Da-6

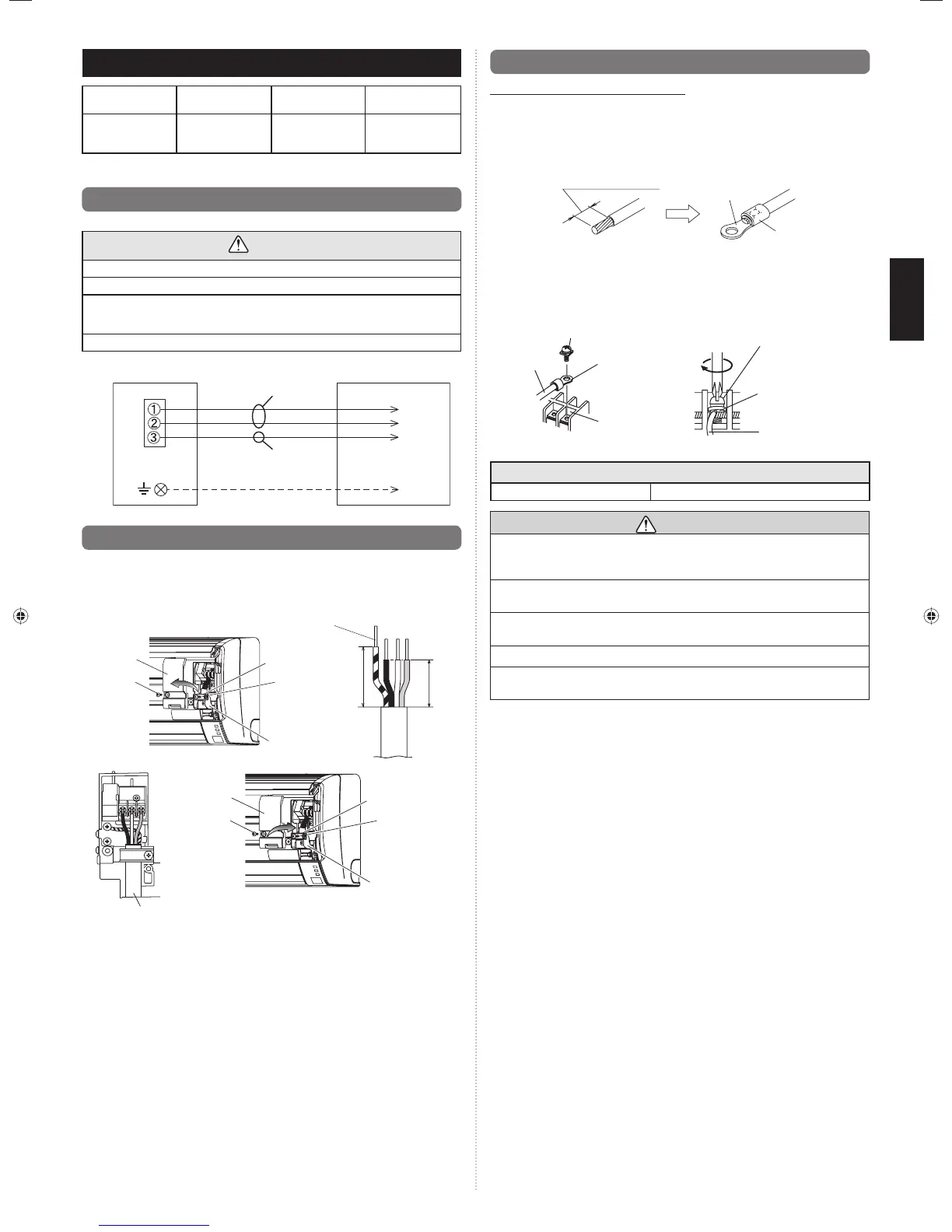

7. LEDNINGSFØRING
Kabel
Kabelstørrelse
(mm
2
)
Type Kommentar
Forbindelseska-
bel
1,5
Type 60245
IEC57
3leder + jord
(jordforbindelse),
1φ230V
Maks. længde for kabel: Begræns spændingsfald til mindre end 2 %. Forøg kabelstørrel-
sen, hvis spændingsfaldet er 2 % eller mere.
7.1.
Ledningsdiagram
ADVARSEL
Hver ledning skal forbindes ordentligt.
Ingen ledninger må røre ved køleslanger, kompressor eller de bevægelige dele.
Løse ledninger kan forårsage overophedning af klemrækken eller medføre funkti-
onsfejl i enheden. Der er også risiko for brand. Derfor skal du sørge for, at alle led-
ninger er nøje forbundet.
Forbind ledningerne til de matchende numre på klemrækken.
Jordforbindelse
UDENDØRSENHED eller
AFGRENINGSDÅSE
Forbind den venligst
til den angivne
klemrække.
INDENDØRSENHED
KLEMRÆKKE
Strømled-
ning
Styreledning
7.2.
Indendørsenhedens ledningsføring
1. Fjern kabelklemmen.
2. Bøj enden af forbindelseskablet som vist på fi guren.
3. Forbind enden af forbindelseskablet ved at sætte det helt ind i klemrækken.
4. Fastgør forbindelseskablet med en kabelklemme.
Lednings-
dæksel
Ledningsdæksel
Skrue
Skrue
Skrue
Skrue
Forbindelseskabel
Forbindelseskabel
Isæt tappen i det firkantede hul på indendør-
senheden og fastgør med en skrue.
Forbindelseskabel
60 mm
40 mm
Kabelklemme
Jordledning
Kabelklemme
7.3. Sådan forbinder du ledningerne til klemrækkerne
Udvis forsigtighed ved forbindelse af ledninger
Når du aftager isoleringen på en ledning, skal du altid bruge et specielt værktøj, såsom
en afi soleringstang. Hvis du ikke har et specielt værktøj til rådighed, kan du forsigtigt
aftage isoleringen med en kniv eller lign.
(1) Brug kabelsko, som vist i fi guren nedenfor, til forbindelsen til klemrækken.
(2) Sæt ledningen i kabelskoen og klem til ved hjælp af et passende værktøj, så lednin-
gen ikke løsnes.
Strimmel : 10 mm
Kabelsko
Krave
(3) Brug de angivne ledninger, forbind dem ordentligt, og fastgør dem, så der ikke be-
lastning på klemrækkerne.
(4) Brug en passende skruetrækker til at stramme klemskruerne. Brug ikke en skrue-
trækker, der er for lille, ellers kan skruehovederne blive beskadiget og dermed forhin-
dre at skruerne bliver ordentligt strammet.
(5) Stram ikke klemskruerne for meget, ellers kan skruerne knække.
Skrue med speciel spændeskive
Ledning
Kabelsko
Klemmerækker
Ledning
Skrue med speciel spændeskive
Kabelsko
(6) Se tabellen nedenunder for tilspændingsmomenter for klemskruerne.
Tilspændingsmoment [N·m (kgf·cm)]
M4 skrue 1,2 til 1,8 (12 til 18)
FORSIGTIG
Sørg for, at klemrækkenumrene og farverne på forbindelseskablerne svarer til uden-
dørsenheden eller afgreningsdåsen.
Ukorrekte forbindelser kan bevirke, at de elektriske dele brænder.
Tilslut forbindelseskablet sikkert i klemrækken. Ukorrekt installation kan forårsage
brand.
Fastgør altid den udvendige beklædning på forbindelseskablet med en kabelklemme.
(Hvis isoleringen er slidt, kan der forekomme elektrisk afl adning.)
Forbind altid jordledningen.
Brug ikke indendørsenhedens jordskrue til forbindelse af andet end den anførte uden-
dørsenhed eller afgreningsdåse.
