Po-4

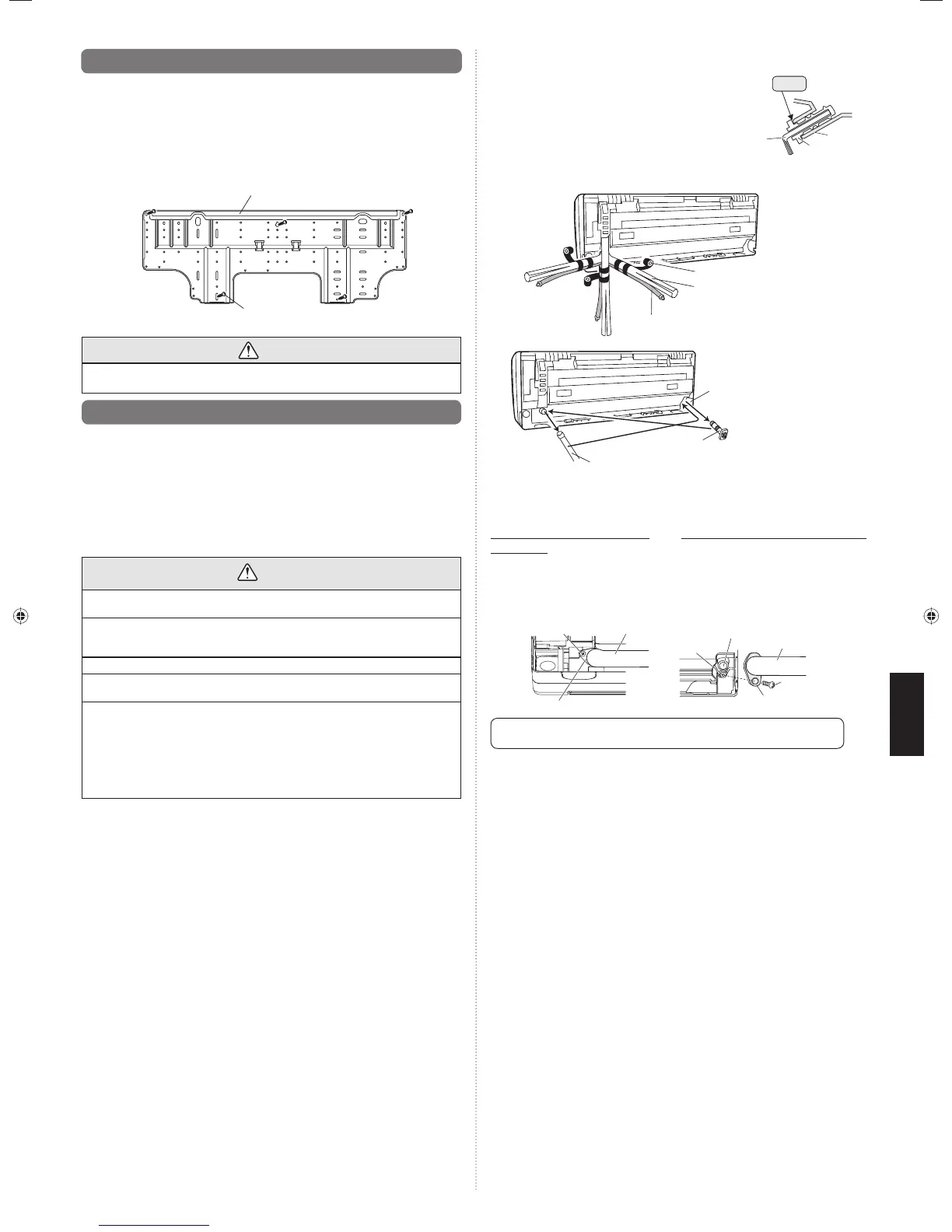

6.4. Montaż ściennego wspornika hakowego
(1) Ścienny wspornik hakowy należy zamontować tak, aby był prawidłowo ustawiony w
pionie i w poziomie. Jeśli ścienny wspornik hakowy będzie przekrzywiony, woda bę-
dzie kapać na podłogę.
(2) Ścienny wspornik hakowy należy zamocować tak, aby był w stanie utrzymać masę
urządzenia.
•
Ścienny wspornik hakowy należy przymocować do ściany za pomocą co najmniej pięciu
śrub włożonych w otwory w pobliżu zewnętrznej krawędzi wspornika.
•
Należy sprawdzić, czy ścienny wspornik hakowy nie jest luźny.
Ścienny wspornik hakowy
Śruba samogwintująca
UWAGA
Ścienny wspornik hakowy należy zamontować tak, aby był prawidłowo wyrównany w
pionie i w poziomie.
6.5.
Prowadzenie odpływu skroplin i węża odpływu skroplin
[Tylne, prawe i dolne przewody rurowe]
• Przewody rurowe urządzenia wewnętrznego należy zamontować w kierunku otworu
ściennego i połączyć wąż odpływu skroplin z rurką za pomocą taśmy winylowej.
•
Przewody rurowe należy zamontować tak, aby wąż odpływu skroplin znajdował się na dole
.
• Rurki urządzenia wewnętrznego widoczne na zewnątrz urządzenia należy owinąć taśmą
dekoracyjną.
[Lewe tylne i lewe przewody rurowe]
Należy zamienić miejscami zaślepkę i wąż odpływu skroplin.
UWAGA
Należy dokładnie włożyć wąż i zaślepkę odpływu skroplin. Odpływ powinien być
nachylony w dół, aby uniknąć wycieku wody.
Podczas wkładania węża należy uważać, aby nie przepływała w nim ciecz inna
niż woda. W przypadku podłączenia innego materiału może dojść do pogorszenia
jakości i wycieku wody.
Po odłączeniu węża odpływu skroplin należy zamontować zaślepkę.
Wąż odpływu skroplin należy przymocować do dolnej części przewodu rurowego
za pomocą taśmy.
Należy zapobiec zamarzaniu wody w środowisku o niskiej temperaturze.
Jeśli wąż odpływu skroplin urządzenia wewnętrznego jest montowany na zewnątrz,
należy zapewnić odpowiednie zabezpieczenie przed mrozem, aby zapobiec
zamarzaniu skroplin.
Po wykonaniu operacji chłodzenia w środowisku o niskiej temperaturze (kiedy
temperatura zewnętrzna jest niższa niż 0°C) woda w wężu odpływu skroplin może
zamarznąć. W takim przypadku wąż odpływu skroplin zostanie zablokowany, co
może doprowadzić do wycieku wody z urządzenia wewnętrznego.
Metoda montażu zaślepki odpływu skroplin
Zaślepkę odpływu skroplin należy przykręcać
za pomocą klucza sześciokątnego 4 mm po
przeciwnej stronie tak długo, aż zetknie się ona z
końcówką kurka spustowego.
Prawy przewód
rurowy
Dolny prze-
wód rurowy
Przymocować taśmą winylową
Rurki z czynnikiem chłodniczym (na górze)
Tylne rurki
Wąż odpływu skroplin urządzenia wewnętrznego (na dole)
Lewy wylot przewodu
rurowego należy odciąć
wzdłuż rowka wylotu za
pomocą piłki do metalu.
Wąż odpły-
wu skroplin
urządzenia
wewnętrznego
Zaślepka odpływu skroplin
Zdjąć zaślepkę odpływu skro-
plin, pociągając szczypcami
(lub podobnym narzędziem) za
wystającą końcówkę zaślepki.
Metoda demontażu węża odpły-
wu skroplin
Należy wykręcić śrubę z lewej
strony węża odpływu skroplin i wycią-
gnąć wąż.
Metoda montażu węża odpływu skroplin
Włóż wąż odpływu skroplin pionowo do wnę-
trza urządzenia, tak aby mocowanie odpływu
(białe) było dokładnie wyrównane z otworem
na śrubę wokół kurka spustowego.
Po założeniu, ale przed wymianą, należy
ponownie wkręcić wykręcone śruby.
• Podczas pracy należy przytrzymać wokół złącza węża odpływu skroplin.
•
Śrubę włożoną w otwór należy dokręcać za pomocą śrubokręta magnetycznego.
Śruba
Mocowanie odpływu
Wąż odpływu skroplin
Otwór na śrubę
Kurek spustowy
Wąż odpływu skroplin
Śruba
Mocowanie odpływu
•
W przypadku lewego i lewego tylnego przewodu rurowego należy wyrównać znaczniki na
ściennym wsporniku hakowym i ukształtować rurkę podłączeniową.
• Podłączeniowy przewód rurowy należy zagiąć tak, aby promień zagięcia wynosił co naj-
mniej 70 mm, a następnie zamontować w odległości nie większej niż 35 mm od ściany.
•
Po przeprowadzeniu wewnętrznego przewodu rurowego i węża odpływu skroplin przez otwór
ścienny należy zawiesić urządzenie wewnętrzne na hakach znajdujących się na górze i na
dole ściennego wspornika hakowego.
Brak szczeliny
Klucz sześciokątny
Kurek
spustowy
Zaślepka od-
pływu skroplin
9318693027_IM.indb 49318693027_IM.indb 4 11/19/2012 5:03:04 PM11/19/2012 5:03:04 PM
