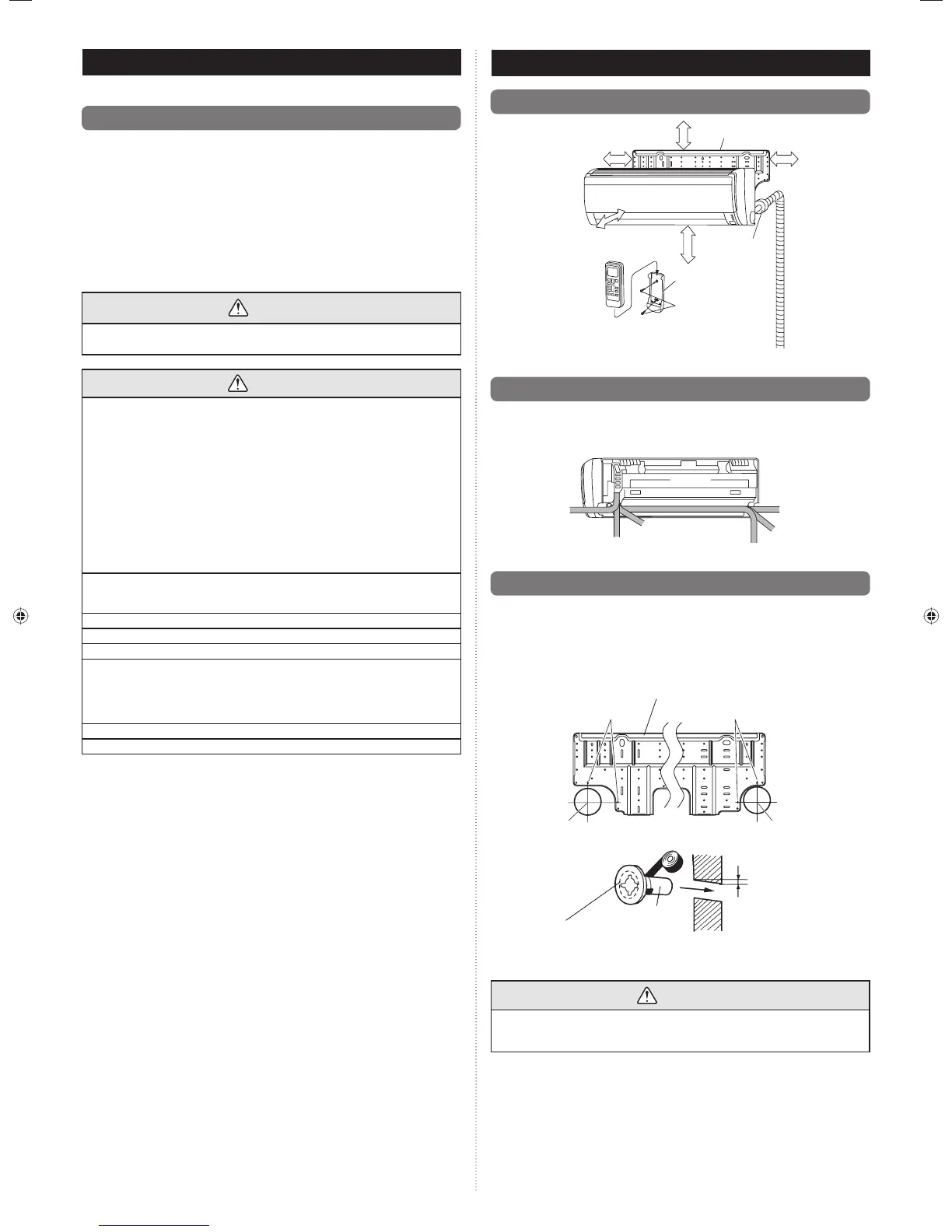

5. VALG AV MONTERINGSPOSISJON
Velg monteringsposisjon sammen med kunden som følger:
5.1. Innendørsenhet
(1) Installer innendørsenheten i vater på en solid vegg som ikke er utsatt for vibrasjoner.
(2) Innløps- og utløpsportene må ikke tildekkes, luften skal kunne blåses over hele
rommet.
(3)
Installer enheten som en dedikert elektrisk grenkrets.
(4)
Ikke monter enheten der den kan bli utsatt for sollys.
(5)
installer enheten hvor det er grei forbindelse til utendørsenheter eller forgreningsboksen.
(6) Monter enheten der det er enkelt å kople til dreneringsrøret.
(7) Ta hensyn til service og la det være plass som vist i fi gur [6.1. Installasjonsmål].
Installer enheten et sted man kan fjerne fi lteret.
Det er viktig å fi nne korrekt installasjonssted da det er vanskelig å fl ytte enheten etter at
den er installert.
ADVARSEL
velg et sted som er solid nok til å tåle vekten av innendørsenheten. Installer enhetene skikkelig slik at
de ikke velter eller faller ned.
FORSIKTIG
Ikke installer enheten i følgende områder:
•
Områder med høyt saltinnhold, for eks. ved havet. Metalldeler kan svekkes, noe som kan
medføre deler til å gå istykker eller gjøre at enheten lekker vann.
•
Områder fylt med mineraloljer eller som inneholder store mengder oljesøl eller damp.
Plastdeler kan svekkes, noe som kan medføre deler til å gå istykker eller gjøre at enheten
lekker vann.
•
Områder som produserer substanser som har en ugunstig påvirkning på utstyret, så som
svovelsyregass, klorgass, syrer eller alkali.
Det medføre at kobberør og skjøter som er loddet ruster, noe som igjen kan medføre kjølevæs-
kelekkasje.
•
Områder med fare for lekkasje av brennbare gasser, svevende karbonfi bre eller brennbart støv
eller fl yktige, brennbare stoffer som f.eks tynner eller bensin.
•
Dersom det er en gasslekkasje som legger seg rundt enheten kan dette forårsake brann.
•
Områder hvor dyr urinerer på enheten eller hvor ammoniakk kan genereres.
Ikke bruk enheten til andre formål, så som oppbevaring av mat, oppfostring av dyr, gro
planter eller lagring av presisjonsverktøy eller kunstgjenstander.
Dette kan forringe kvaliteten på oppbevarte eller lagrede objekter.
Enheten må ikke installeres på et sted hvor det er fare for brennbar gasslekkasje.
Ikke installer enheten i nærheten av en kilde til varme, damp eller brennbar gass.
Enheten skal installeres et sted hvor avløpsvannet ikke forårsaker problemer.
Innen- og utendørsenhet, forgreningsboks, strømtilførselskabel, overføringskabel og
fjernkorntrollkabel minst 1 m unna fjernsyns- eller radiomottakere. Dette for å unngå
forstyrrelser på TV-mottakssignaler eller radiostøy.
(Selv om de er installert mer enn 1 m fra hverandre, kan man fremdeles oppleve støy
under visse signalforhold.)
Monter enheten tilstrekkelig høyt slik at barn under 10 år ikke rekker opp.
Installer innendørsenheten på veggen høyden er mer enn 1800 mm fra gulvet.
6. INSTALLSJONSARBEID
6.1. Installasjonsmål
70 mm eller mer
1500 mm eller mer
Fjernkontroll
Fjernkontroll holder
Plateskrue (liten)
1800 mm
eller mer
(Veggdeksel)
63 mm eller mer
Veggfestebrakett
100 mm eller mer
6.2. Innendørsenhet rørretning
Rørnettet kan koples til i de
6
retningene som angitt nedenfor.
Når rørnettet koples til i retning
2
,
3
,
4
eller
5
,
sag langs rørsporet på siden av
underdekselet med en baufi l.
(Bakre)
2
Høyre utløp
5
Venstre
utløp
6
Venstre
bakre utløp
3
Bunnutløp
1
Bakre utløp
4
Venstre bunnutløp
6.3.
Sage hull i veggen til tilkoplingsrøret
(1) Sag et hull i veggen med diameter på 65 mm på posisjonen vist nedenfor.
(2) Sag hullet slik at det på utsiden er lavere (5 til 10 mm) enn på innsiden.
(3) Rett alltid inn hullets senter. Hvis man ikke treffer kan det oppstå lekkasjer.
(4)
Veggrøret skal være like langt som tykkelsen på veggen, hold det inn i vegghetten, fest
det med vinyltape og stikk det inn i hullet.
(5) Sag hullet til venstre og høyre rør litt lavere slik at avløpsvannet kan rette fritt.
Vegg
Fest med
vinyltape
65 mm diameter hull
65 mm diameter hull
Veggfestebrakett
Midtre merke
Midtre merke
Vegghette*
Veggrør*
(Innside)
(Utside)
5 til 10 mm lav
ADVARSEL
Dersom man ikke monterer veggrør kan kabelen som kopler sammen inne-og
utendørsenhetene eller forgreningsboksen komme i kontakt med metall og forårsake
elektrisk utladning.
* Felt levert
