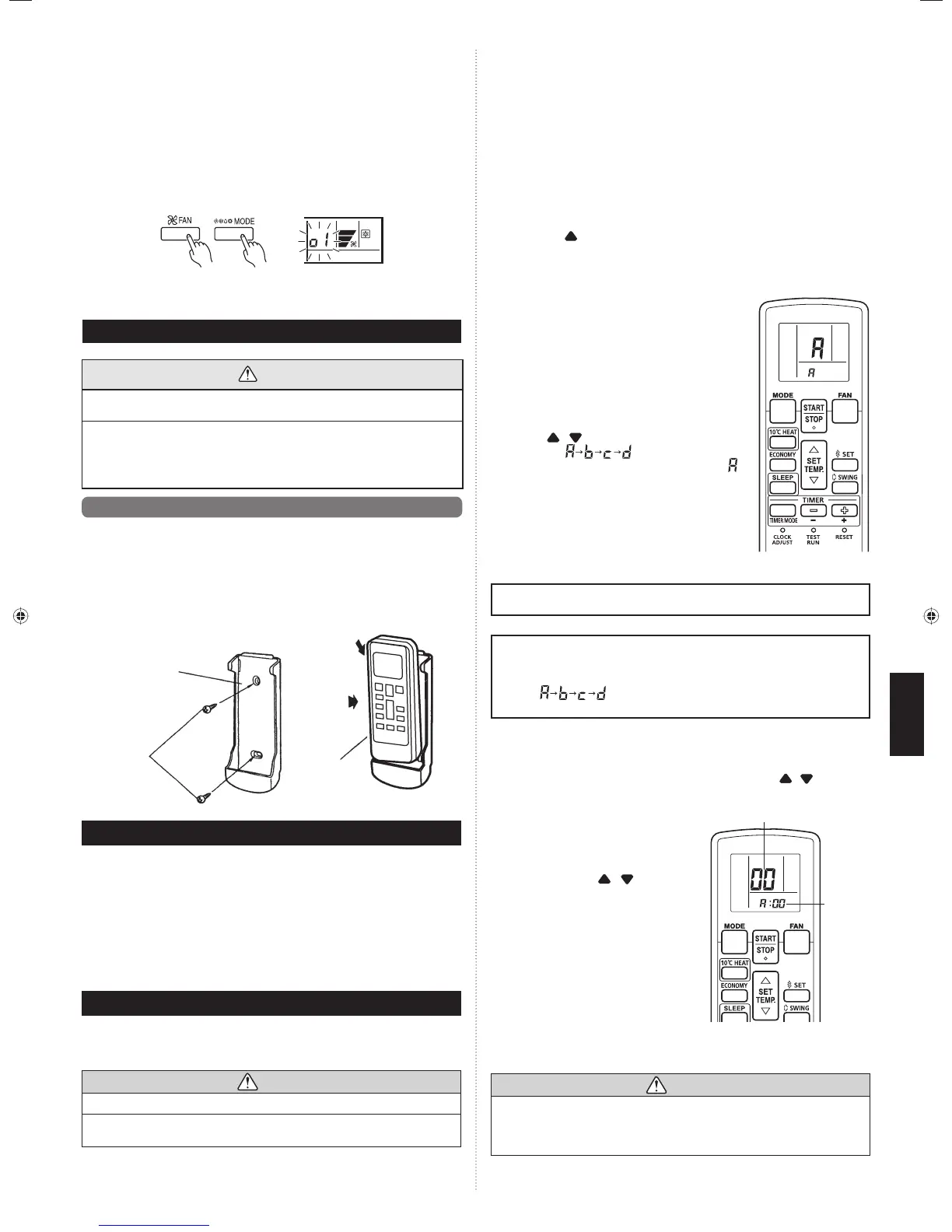

Po-8
•
Aby zakończyć test pracy, należy nacisnąć przycisk START/STOP (URUCHOM/
ZATRZYMAJ) na pilocie zdalnego sterowania.
(Po uruchomieniu klimatyzatora za pomocą przycisku TEST RUN (TESTOWANIA
PRACY) lampki kontrolne trybu pracy OPERATION oraz programatora czasu TIMER
zaczną jednocześnie wolno migać).
Użycie przewodowego pilota zdalnego sterowania (opcja)
Opis metody obsługi znajduje się w instrukcji obsługi.
(1) Zatrzymaj działanie klimatyzatora.
(2) Naciśnij jednocześnie przyciski MODE (WYBORU TRYBU) oraz FAN
(WENTYLATORA) i przytrzymaj je przez co najmniej 2 sekundy, aby uruchomić test.
Ekran testowania pracy
(3) Aby zakończyć test, naciśnij przycisk START/STOP (URUCHOM/ZATRZYMAJ).
11. INSTALACJA PILOTA ZDALNEGO STEROWANIA
UWAGA
Należy sprawdzić, czy urządzenie wewnętrzne prawidłowo odbiera sygnał z pilota
zdalnego sterowania, a następnie zamontować uchwyt na pilot.
Wybierając pozycję uchwytu na pilot zdalnego sterowania, należy zwracać szcze-
gólną uwagę na następujące kwestie:
Należy unikać miejsc narażonych na działanie bezpośredniego promieniowania sło-
necznego.
Należy wybrać miejsce, które nie będzie narażone na działanie ciepła z kuchenki itp.
11.1. Montaż uchwytu na pilot zdalnego sterowania
•
Pilot zdalnego sterowania powinien zostać zainstalowany w maksymalnej odległości
7 m od odbiornika sygnału pilota. Podczas instalowania pilota należy sprawdzić, czy
działa on prawidłowo.
•
Uchwyt na pilot zdalnego sterowania należy zamontować na ścianie, fi larze itp. za pomo-
cą śruby samogwintującej.
Mocowanie uchwytu na pilot
zdalnego sterowania
Uchwyt na pilot zdal-
nego sterowania
Śruba sa-
mogwintu-
jąca (mała)
Mocowanie pilota zdalnego
sterowania
Pilot zdalnego
sterowania
2
Nacisnąć
1
Zestaw
12. MONTAŻ ZESTAWU OPCJONALNEGO (OPCJA)
Klimatyzator można połączyć z następującymi zestawami opcjonalnymi:
• Przewodowy pilot zdalnego sterowania
• Prosty pilot zdalnego sterowania
• Zewnętrzny zestaw podłączeniowy
UWAGA:
Opcjonalny zestaw komunikacyjny (UTY-XCBXE) jest wymagany podczas podłączenia
przewodowego pilota zdalnego sterowania lub używania zewnętrznego zestawu wejścia/
wyjścia. Wskazówki dotyczące instalacji i instrukcji użytkowania znajdują się przy zesta-
wie komunikacyjnym.
13. USTAWIANIE FUNKCJI
„FUNCTION SETTING” (USTAWIANIE FUNKCJI) należy wykonać w zależności od warunków
instalacji przy użyciu pilota zdalnego sterowania.
UWAGA
Należy upewnić się, czy zakończono podłączanie okablowania urządzenia zewnętrznego.
Należy upewnić się, że pokrywa obudowy elektrycznej urządzenia zewnętrznego
znajduje się na miejscu.
• Ta procedura powoduje zmianę ustawień funkcji używanych do sterowania urządzeniem
wewnętrznych w zależności od warunków instalacji. Nieprawidłowe ustawienia mogą
spowodować niepoprawne działanie urządzenia wewnętrznego.
• Po włączeniu zasilania należy wykonać „FUNCTION SETTING” (USTAWIANIE FUNKCJI)
w zależności od warunków instalacji przy użyciu pilota zdalnego sterowania.
• Można przełączać między dwoma następującymi ustawieniami: numer funkcji lub wartość
ustawienia.
• Ustawień nie można zmienić w przypadku wybrania nieprawidłowych liczb lub wartości
ustawień.
• W przypadku, gdy używany jest przewodowy pilot zdalnego sterowania (opcja), należy
zapoznać się z instrukcją montażu dołączoną do pilota.
Wejście do trybu ustawiania funkcji
Naciskając jednocześnie przyciski FAN (WENTYLATORA) i SET TEMP. (REGULACJI
TEMPERATURY). (
), naciśnij przycisk RESET, aby wejść do trybu ustawiania funkcji.
KROK 1
Wybieranie kodu sygnału pilota zdalnego sterowania
Aby wybrać kod sygnału pilota zdalnego sterowania, należy wyko-
nać następujące czynności. (Należy pamiętać, że klimatyzator nie
może odebrać kodu sygnału, jeśli nie został skonfi gurowany dla
tego kodu.)
Kody sygnału, które zostaną ustawione podczas tego procesu
mają zastosowanie tylko do sygnałów w USTAWIANIU FUNKCJI.
Szczegółowe informacje dotyczące ustawiania kodów sygnału w
trakcie standardowego procesu znajdują się przy Kodzie sygnału
zdalnego sterowania.
(1) Naciśnij przyciski SET TEMP. (REGULACJI TEMPERA-
TURY). (
) ( ), aby przełączyć kod sygnału między
wartościami
. Dopasuj kod na ekranie
do kodu sygnału klimatyzatora (początkowo ustaw na
).
(Jeżeli nie trzeba wybierać kodu sygnału, naciśnij przy-
cisk MODE (WYBORU TRYBU) i przejdź do KROKU 2).
(2) Naciśnij przycisk TIMER MODE (WYBORU PROGRAMATORA
CZASU) i sprawdź, czy jednostka wewnętrzna może odbierać
sygnały wyświetlanego kodu sygnału.
(3) Naciśnij przycisk MODE (WYBORU TRYBU), aby za-
twierdzić kod sygnału i przejdź do KROKU 2.
Przed wysyłką do klienta ustawiany jest kod sygnału klimatyzatora A. W celu zmiany
kodu sygnału skontaktuj się ze sprzedawcą.
Kiedy zmienione zostaną baterie pilota zdalnego sterowania, pilot resetuje się do kodu
sygnału A. Jeżeli korzystasz z innego kodu sygnału niż kod A, zresetuj kod sygnału po
wymianie baterii.
Jeżeli nie znasz ustawienia kodu sygnału klimatyzatora, próbuj każdego z kodów
sygnału (
) dopóki nie znajdziesz kodu, który będzie współpracował z
Twoim klimatyzatorem.
KROK 2
Wybieranie numeru funkcji i wartości ustawienia
(1) Naciśnij przyciski SET TEMP. (REGULACJI TEMPERATURY). ( / ), aby wybrać
numer funkcji. (Naciśnij przycisk MODE, aby przełączać między lewą i prawą cyfrą.)
(2) Naciśnij przycisk FAN (WENTYLATORA),
aby przejść do ustawiania wartości. (Naciśnij
ponownie przycisk FAN , aby powrócić do
wybierania numeru funkcji.)
(3) Naciśnij przyciski SET TEMP. (REGULACJI
TEMPERATURY). (
/ ), aby wybrać
wartość ustawienia. (Naciśnij przycisk
MODE, aby przełączać między lewą i prawą
cyfrą.)
(4) Naciśnij przycisk TIMER MODE (WYBORU
PROGRAMATORA CZASU) oraz przycisk
START/STOP (URUCHOM/ZATRZYMAJ)
w wymienionej kolejności, aby potwierdzić
ustawienia.
(5) Naciśnij przycisk RESET (RESETOWANIA),
aby anulować tryb ustawiania funkcji.
(6) Po zakończeniu FUNCTION SETTING
(USTAWIANIA FUNKCJI) wyłącz zasilanie i włącz je ponownie.
UWAGA
Po wyłączeniu zasilania należy zawsze odczekać co najmniej 10 sekund przed
ponownym włączenie.
Ustawienie funkcji nie zostaje uaktywnione do momentu wyłączenia i ponownego
włączenia zasilania.
Numer funkcji
Wartość
ustawie-
nia
9318693027_IM.indb 89318693027_IM.indb 8 11/19/2012 5:03:52 PM11/19/2012 5:03:52 PM
