Po-5

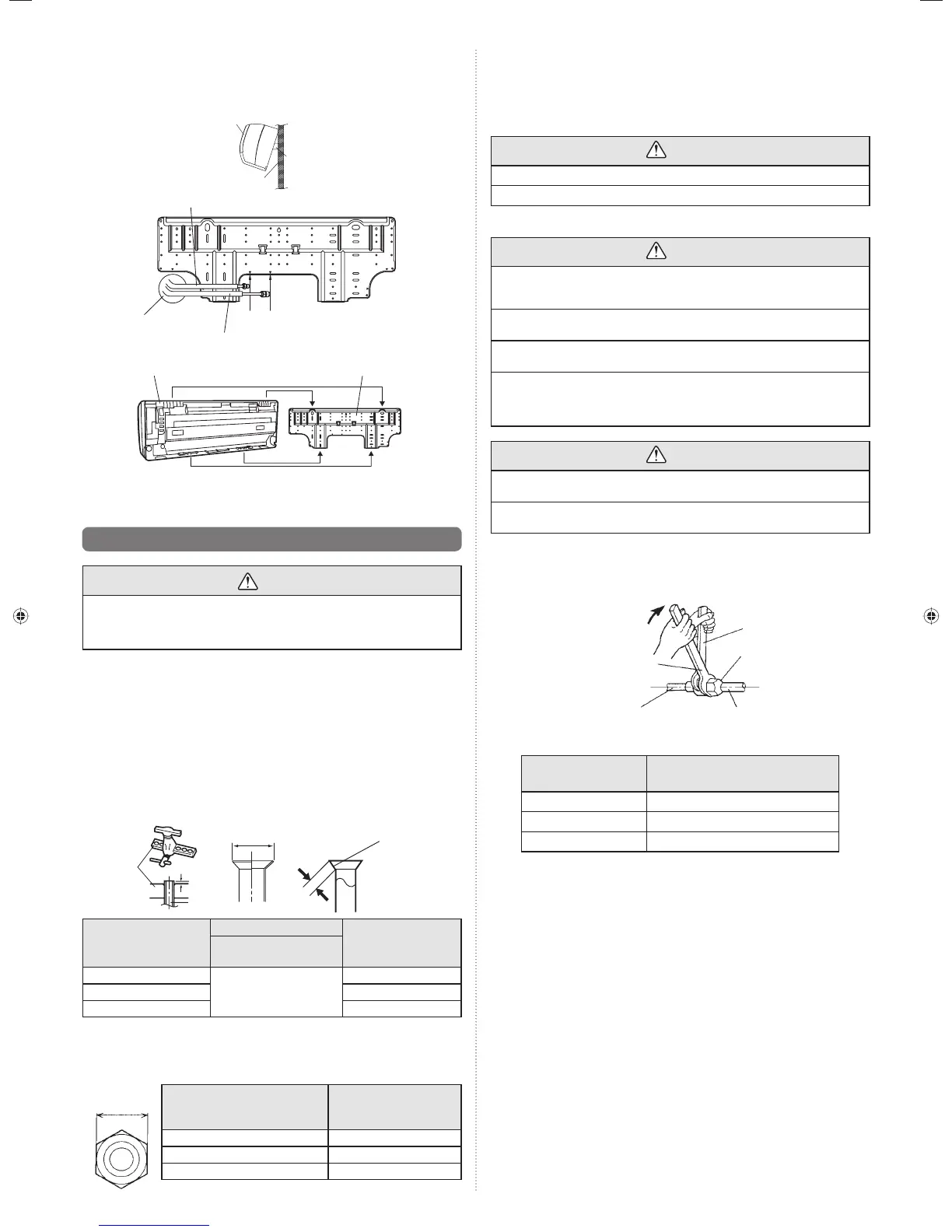

[Montaż urządzenia wewnętrznego]
•
Zawieś urządzenie wewnętrzne na hakach w górnej części ściennego wspornika hakowego
.
• Umieść element dystansowy między urządzeniem wewnętrznym i ściennym wsporni-
kiem hakowym, a następnie odsuń dolną część urządzenia wewnętrznego od ściany.
Urządzenie wewnętrzne
Ścienny wspornik hakowy
(Element dystansowy)
Rurka podłączeniowa (śred. 6,35 mm)
Wyrównać oznaczenia
Urządzenie wewnętrzne
Rurka podłączeniowa (śred. 9,52 mm)
Górne haki
Dolne haki
Ścienny wspornik hakowy
Zagiąć R70 mm za
pomocą zaginarki
do rur
Po zawieszeniu urządzenia wewnętrznego na górnym haku należy je zawiesić na dwóch
dolnych hakach, obniżając je i dociskając do ściany.
6.6. Połączenie kielichowe (połączenie rurki)
UWAGA
Nakrętki złączne należy dokręcić kluczem dynamometrycznym zgodnie z określoną
metodą dokręcania. W przeciwnym razie nakrętki złączne mogą pęknąć po dłuższym
czasie, powodując wyciek czynnika chłodniczego i powstawanie niebezpiecznego
gazu, jeśli gaz chłodniczy zetknie się z płomieniem.
6.6.1. Kielichowanie
Należy korzystać ze specjalnego obcinaka do rurek i narzędzia do kielichowania rurek z
czynnikiem chłodniczym R410A.
(1) Przytnij rurkę podłączeniową na wymaganą długość za pomocą obcinaka do rurek.
(2) Aby ścinki nie dostały się do rurki, skieruj ją w dół, a następnie usuń zadziory.
(3)
Załóż nakrętkę złączną (należy zawsze korzystać z nakrętek dołączonych odpowiednio do
urządzenia wewnętrznego i zewnętrznego lub rozgałęźnika) na rurkę i rozszerz rurkę za
pomocą narzędzia do kielichowania. Należy korzystać ze specjalnego narzędzia do kielicho-
wania rurek z czynnikiem chłodniczym R410A lub tradycyjnego narzędzia do kielichowania
rurek. Użycie innych nakrętek złącznych może spowodować wyciek czynnika chłodniczego
.
(4) Zabezpiecz rurki taśmą lub zaciskając je, aby zapobiec dostawaniu się kurzu, brudu
lub wody.
Ciągadło
A
Rurka
B
L
Sprawdzić, czy wymiar [L] jest
prawidłowo rozszerzony, nie jest
popękany ani porysowany.
Zewnętrzna średnica rurki
[mm (cale)]
Wymiar A [mm]
Wymiar B [mm]
Narzędzie do kielichowania
rurek R410A, typ złączny
6,35 (1/4)
od 0 do 0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
W przypadku korzystania z tradycyjnych narzędzi do kielichowania rurek z czynnikiem
chłodniczym R410A wymiar A powinien być o około 0,5 mm większy niż wskazano w tabeli (do
kielichowania przy użyciu narzędzi do rurek z czynnikiem chłodniczym R410A) w celu osią-
gnięcia określonego kielichowania. Do pomiaru wymiaru A należy użyć grubościomierza.
Szerokość wzdłuż
powierzchni
płaskiej
Zewnętrzna średnica rurki [mm (cale)]
Szerokość nakrętki złącznej
wzdłuż powierzchni pła-
skiej [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
6.6.2. Zaginanie rurek
• Jeśli rurki są kształtowane ręcznie, należy zachować ostrożność, aby ich nie złamać.
• Rurek nie należy zaginać pod kątem większym niż 90°.
• Jeśli rurki są wielokrotnie zaginane lub wyprostowywane, materiał ulegnie utwardzeniu,
utrudniając ich dalsze zaginanie lub prostowanie.
• Rurek nie należy zaginać ani prostować więcej niż trzy razy.
UWAGA
Aby zapobiec pęknięciu rurki, należy unikać ostrych zagięć.
Wielokrotne zagięcie rurki w tym samym miejscu spowoduje jej pęknięcie.
6.6.3. Połączenie rurki
UWAGA
Rurkę należy podłączyć prawidłowo do złącza urządzenia wewnętrznego. Jeśli rur-
ka nie jest prawidłowo wyśrodkowana, nie można płynnie dokręcić nakrętki złączne.
Użycie siły do obrócenia nakrętki złącznej spowoduje uszkodzenie gwintu.
Nakrętkę złączną z rurki urządzenia wewnętrznego należy zdjąć dopiero tuż przed
podłączeniem rurki podłączeniowej.
Klucz dynamometryczny należy trzymać za uchwyt pod właściwym kątem do rurki,
aby prawidłowo dokręcić nakrętkę złączną.
Nakrętki złączne należy dokręcić kluczem dynamometrycznym zgodnie z okre-
śloną metodą dokręcania. W przeciwnym razie nakrętki złączne mogą pęknąć po
dłuższym czasie, powodując wyciek czynnika chłodniczego i powstawanie niebez-
piecznego gazu, jeśli gaz chłodniczy zetknie się z płomieniem.
UWAGA
Przewody rurowe należy podłączyć w taki sposób, aby możliwe było łatwe zdjęcie
pokrywy skrzynki sterującej w celu serwisowania zgodnie z potrzebami.
Aby zapobiec dostawaniu się wycieków wody do skrzynki sterującej, należy upew-
nić się, że przewody rurowe są dobrze izolowane.
Po prawidłowym przykręceniu nakrętki złącznej ręką, należy przytrzymać kluczem złącze
po stronie korpusu, a następnie dokręcić kluczem dynamometrycznym. (Poniższa tabela
przedstawia momenty dokręcania nakrętek złącznych.)
Dokręcić dwoma kluczami.
Trzymanie klucza
Nakrętka złączna
Rurka podłączeniowa
Klucz dynamometryczny
Rurka urządzenia wewnętrz-
nego (po stronie korpusu)
Nakrętka złączna
[mm (cale)]
Moment dokręcania [N·m (kgf·cm)]
Średnica 6,35 (1/4) Od 16 do 18 (od 160 do 180)
Średnica 9,52 (3/8) Od 32 do 42 (od 320 do 420)
Średnica 12,70 (1/2) Od 49 do 61 (od 490 do 610)
