Nw-7

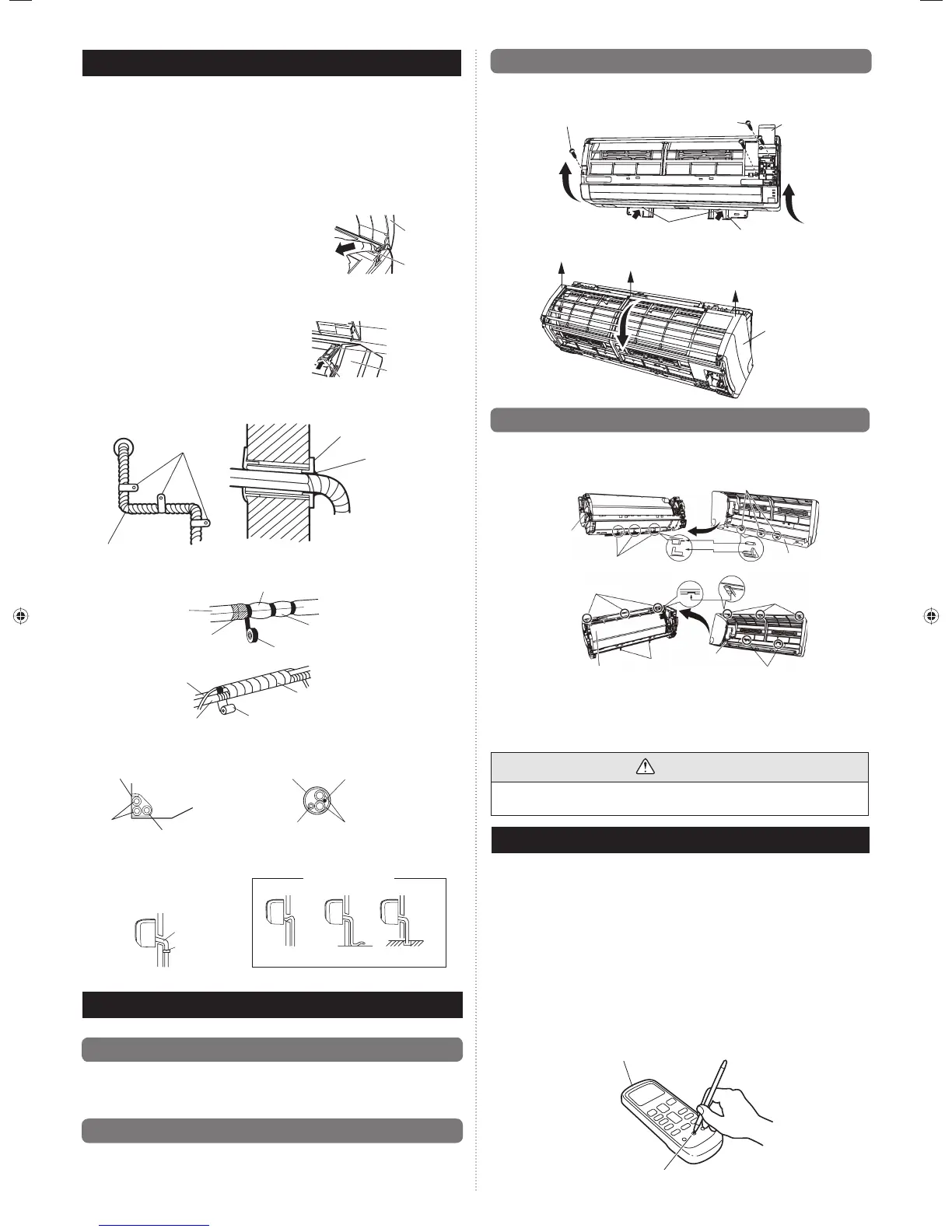

8. AVSLUTNING
(1) Isoler mellom rørene
• Isoler innsugings- og utladningsrør separat.
• På bakre, høyre og nedre rørnett skal tilkoplingsrørets varmeisolasjon overlappe
varmeisolasjonen på innendørsenhetrøret og lime dem sammen med vinyltape
slik at det ikke glipper.
• Venstre og bakre venstre rørnett føyes varmeisolasjonen på tilkoplingsrøret
sammen med varmeisolasjon på innendørsenhetrøret og lime dem samen med
vinyltape slik at det ikke glipper.
• På venstre og bakre venstre rørnett kles området som rommer den bakre rørnetts
husseksjon med tekstiltape.
• På venstre og bakre rørnett skal
tilkoplingsledningen limes sammen med øverste
del av røret med vinyltape.
• Venstre og bakre venstre rørnett skal rørnettet
og buntes sammen med avløpsslangen med
tekstiltape over det området hvor de passer inn i
bakre rørnetts husseksjon.
(2) Fest tilkoplingsledningen midlertidig langs
tilkoplingsrøret med vinyltape. (Vikle til ca 1/3
av tapens bredde nedenfra slik at vann ikke
kan trenge inn.)
(3) Fest forbindelsesrøret til den utvendige
veggen med en rørklamme, osv.
(4) Fyll mellomrommet mellom hullet til det
utvendige røret med en forsegler slik at vann
og regn ikke kan trenge inn.
(5) Fest avløpsslangen til den utvendige veggen,
osv.
Rør
Rørklammer*
Utvendig vegghette*
Forseglende
kitt*
(Utendørs)
Vegg
Overlapp isolasjonen
Vinyltape
Pakk inn med tekstiltape
Tekstiltape
Dreneringsslange
Forbindelseskabel
Rør
Dreneringsslange
Dreneringsslange Forbindelesrør
Veggrør Forbindelseskabel
Venstre rørnett For tilkopling fra venstre bakerst
Rør
Forbindelesrør
(varmeisolasjon)
Innendørsenhet rør
(varmeisolasjon)
Kontroller følgende:
BRA
Dreneringsslange
Rørklammer
Løftet opp Bølge Slutt i vann
FORBUDT
9.
FJERNING OG INSTALLASJON AV FRONTPANELET
9.1. Fjerne inntaksgitter
(1) Åpne inntaksgitteret
(2) Trekk ned knotten.
(3) Løft inntaksgitteret opp til akslingen øverst på inntaksgitteret er fjernet.
9.2. Installere inntaksgitter
(1) Fastakselen på inntaksgitteret er montert på Panelet.
(2) Legg ned inntaksgitteret.
9.3. Fjerning av frontpanelet
(1) Fjern inntaksgitteret (henviser til fjerning av inntaksgitter.)
(2) Fjern ledningsisolasjonen.
(3) Fjern 3 skruer.
Skruer (3 posisjon)
Skrue (Kabelisolasjon)
Kabelisolasjon
Veggfestebrakett
Skyv [▲] merkene.
(4) Frontpanelet trekkes forover ved å heve øvre overfl ate og frontpanelet kan fjernes.
Frontpanel
9.4. Installasjon av frontpanelet
(1) Pass først til den nedre delen av frontpanelet og sett inn øvre og nedre fester.
(3 toppsider, 6 bunnsider, 2 midtsider)
Innendørsenhet
Nedre hull (6 steder)
Midtre fester
(2 steder)
Øvre fester
(3 steder)
Toppfester (3 steder)
Innendørsenhet
Frontpanel
Skruer (2 posisjon)
Nedre fester (6 steder)
Frontpanel
(2) Fest de 3 skruene.
(3) Fest ledningsisolasjonen.
(4) Fest inntaksgitteret.
FORSIKTIG
Installer frontpanelet og inntaksgitteret på en sikker måte. Dersom installasjonen er
mangelfull kan frontpaneler og inntaksgitteret og forårsake skade.
10. TESTKJØRING
Sjekk komponenter
(1) Fungerer alle knappene på fjernkontrollen korrekt?
(2) Lyser alle lampene korrekt?
(3) Fungerer lamellene til luftstrømretningen korrekt?
(4) Er avløpet normalt?
(5) Finnes det unormale lyder eller vibrasjoner mens enheten er i drift?
•
Ikke hold på forlenge med testkjøringen.
[Driftsmetode]
•
Se installasjonsveiledningen for driftsmetode.
•
Hvis ikke utendørsenheten fungerer, sjekk romtemperaturen, da det kan være årsaken.
•
I dette tilfellet, trykk TEST RUN (TESTKJØRINGS) -knappen på fjernkontrollen mens
klimaanlegget er i drift.
(Pek senderseksjonen på fjernkontrollen mot klimaanlegget og trykk TEST RUN
(TESTKJØRINGS) -knappen med tuppen av en kulepenn e.l.)
Sender
Knappen TEST RUN (TESTKJØRINGS)
Inntaksgitter
Monteringsaksel
Lager
Frontpanel
Inntaksgitter
Håndtak
Bind sammen rørene slik
at det ikke er glipper.
9318693027_IM.indb 79318693027_IM.indb 7 11/19/2012 5:01:51 PM11/19/2012 5:01:51 PM
