Fi-5

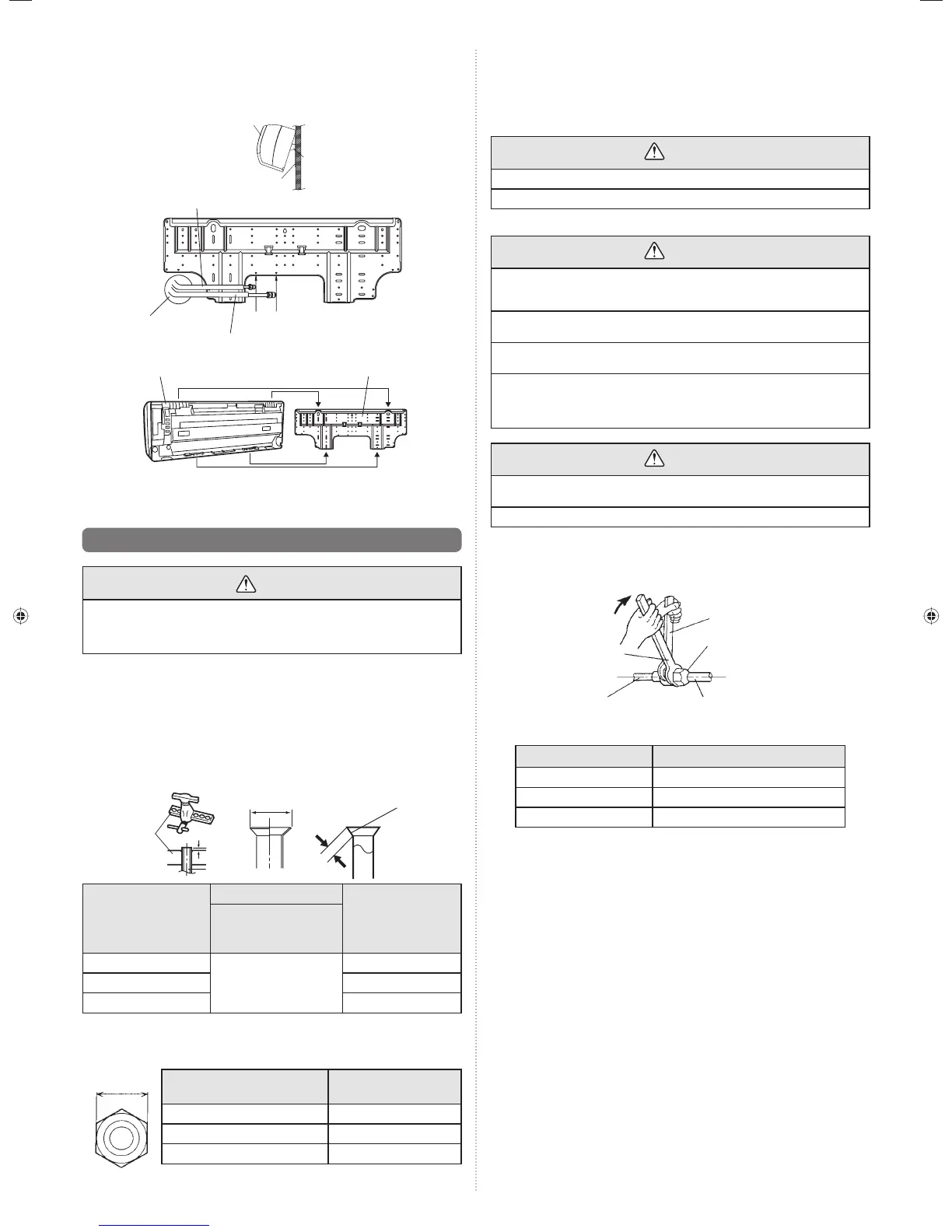

[Sisäyksikön asentaminen]
• Ripusta sisäyksikkö seinäkoukkutelineen yläosan koukuista.
• Aseta välilevy tms. sisäyksikön ja seinäkoukkutelineen väliin ja erota sisäyksikön pohja
seinästä.
Sisäyksikkö
Seinäkoukkuteline
(Välilevy)
Liitosputki (läpimitta 6,35 mm)
Kohdista merkit toisiinsa
Sisäyksikkö
Liitosputki (läpimitta 9,52 mm)
Yläkoukut
Alakoukut
Seinäkoukkuteline
Taivuta R70 putken-
taivuttimella
Kun sisäyksikkö on ripustettu yläkoukkuun, kiinnitä sisäyksikön liittimet kahteen alakouk-
kuun samalla laskien yksikköä ja työntäen sitä seinää kohti.
6.6. Putkiliitin (putken liittäminen)
HUOMIO
Kiristä putkiliittimet momenttiavaimella käyttäen määritettyä kiristysmenetelmää. Muu-
toin putkiliittimet voivat rikkoutua pitkäaikaisen käytön seurauksena, mikä aiheuttaa
kylmäainevuodon. Vaarallista kaasua muodostuu, jos kylmäaine pääsee kosketuksiin
liekkien kanssa.
6.6.1. Liitoksen tekeminen
Käytä erikoisputkileikkuria tai erityistä R410A-taivutustyökalua.
(1) Leikkaa liitosputki tarvittavaan pituuteen putkileikkurilla.
(2) Pidä putkea alaspäin niin, että leikkausjäte ei pääse putkeen, ja poista kaikki jäysteet.
(3)
Aseta putkiliitin (käytä aina putkiliitintä, joka on kiinnitetty sisäyksikköön(yksiköihin) ja ul-
koyksikköön tai haaroitusrasiaan) putkeen ja taivuta putkiliitin liitokseksi taivutustyökalulla.
Käytä erityistä R410A-taivutustyökalua tai perinteistä taivutustyökalua. Muiden putkiliitti-
mien käyttäminen saattaa aiheuttaa kylmäaineen vuotamisen.
(4)
Suojaa putket puristimella tai teipillä pölyn, lian tai veden putkiin pääsemisen estämiseksi
.
Leikkain
A
Putki
B
L
Tarkista, onko [L] liitetty yhdenmu-
kaisesti ja ettei se ole murtunut tai
naarmuuntunut.
Putken ulkoläpimitta
[mm (tuumaa)]
Etäisyys A [mm]
Etäisyys B [mm]
R410A-kylmäaineen taivu-
tustyökalu,
kytkintyyppinen
6,35 (1/4)
0–0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
Perinteistä taivutustyökalua R410A-putkiin käytettäessä, etäisyyden A tulisi olla noin 0,5 mm
enemmän kuin taulukossa (R410A-taivutustyökalun arvot), jotta määritetty liitos voidaan
tehdä. Käytä rakotulkkia etäisyyden A mittaamiseen.
Tasapintojen
väli
Putken ulkoläpimitta [mm (tuumaa)]
Putkiliittimen
tasapintojen väli [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
6.6.2. Putkien taivuttaminen
• Varo putkien litistymistä, jos taivutat ne käsin.
• Älä taivuta putkia yli 90 asteen kulmaan.
• Jos putkia taivutetaan tai suoristetaan toistuvasti, materiaali kovettuu ja niiden taivutta-
minen tai suoristaminen on vaikeampaa.
• Älä taivuta tai suorista putkia yli kolmea kertaa samasta kohdasta.
HUOMIO
Vältä teräviä taivutuksia putkien rikkoutumisen estämiseksi.
Putki menee rikki, jos sitä taivutetaan jatkuvasti samasta paikasta.
6.6.3. Putken liittäminen
HUOMIO
Varmista, että putki on asennettu oikein sisäyksikön aukkoon. Putkiliitintä ei voi ki-
ristää tasaisesti, jos keskitys ei ole kunnossa. Jos putkiliitintä käännetään pakolla,
sen kierteet vaurioituvat.
Älä poista putkiliitosta sisäyksikön putkesta ennen kuin juuri ennen liitosputken
liittämistä.
Pidä momenttiavainta kahvasta ja pidä se oikeassa kulmassa putkeen nähden,
jotta putkiliitin voidaan kiristää kunnolla.
Kiristä putkiliittimet momenttiavaimella käyttäen määritettyä kiristysmenetelmää.
Muutoin putkiliittimet voivat rikkoutua pitkäaikaisen käytön seurauksena, mikä
aiheuttaa kylmäainevuodon. Vaarallista kaasua muodostuu, jos kylmäaine pääsee
kosketuksiin liekkien kanssa.
HUOMIO
Liitä putket siten, että ohjausyksikön kansi voidaan tarvittaessa helposti poistaa
huoltoa varten.
Varmista putkien hyvä eristys, jotta vedenvuoto ohjausyksikköön estetään.
Kun putkiliitin on kunnolla käsin kiristetty, pidä rungon sivuliitäntää kiinni avaimella ja ki-
ristä se sitten momenttiavaimella. (Katso alla olevasta taulukosta putkiliittimen kiristysmo-
mentit.)
Kiristä kahdella jakoavaimella.
Avaimen pitäminen
Putkiliitin
Liitosputki
Momenttiavain
Sisäyksikön putki
(rungon puoli)
Putkiliitin [mm (tuumaa)] Kiristysmomentti [N·m (kgf·cm)]
6,35 (1/4) läpim. 16–18 (160–180)
9,52 (3/8) läpim. 32–42 (320–420)
12,70 (1/2) läpim. 49–61 (490–610)
