Sw-3

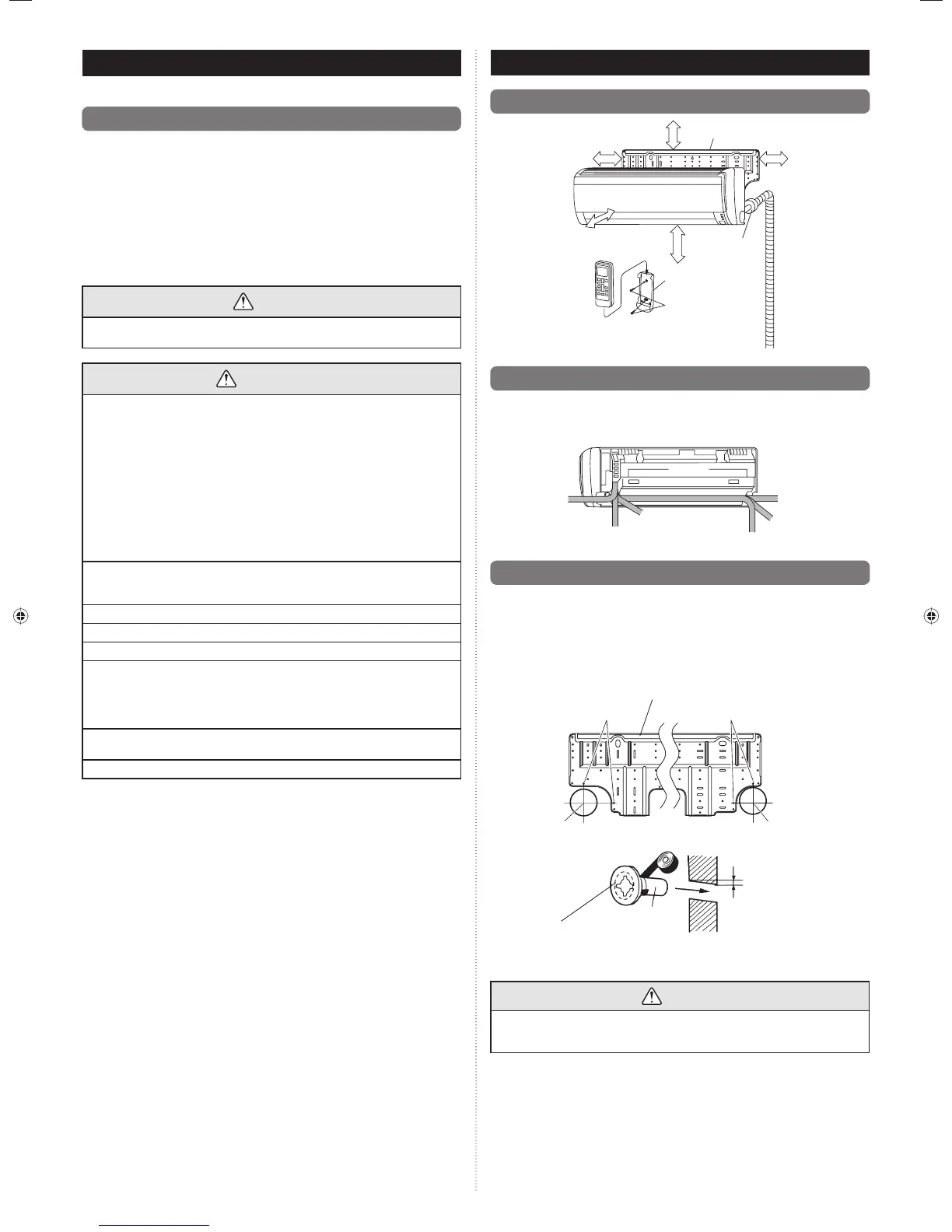

5. VÄLJA MONTERINGSPLATS
Fastställ monteringsplatsen tillsammans med kunden på följande sätt:
5.1. Inomhusenhet
(1) Installera inomhusenheten på en kraftig vägg som inte utsätts för vibrationer.
(2) In- och utloppsportarna får inte täckas över: luften måste blåsa fritt i hela rummet.
(3)
Installera enheten på en dedicerad elkrets.
(4)
Installera inte enheten där den kan utsättas för direkt solljus.
(5)
Installera enheten så att anslutningen till utomhusenheten eller förgreningsdosan
underlättas.
(6) Installera enheten så att installationen av dräneringsröret underlättas.
(7) Ta med servicebehovet i beräkningen och tillförsäkra de avstånd som anges i [6.1.
Installationsmått]. Installera även enheten så att borttagningen av fi ltret underlättas.
Korrekt initial installationsplats är viktigt då det är svårt att fl ytta enheten efter det att den
installerats.
VARNING
Välj en installationsplats som klarar av inomhusenhetens tyngd. Installera enheterna
säkert så att de inte vickar eller ramlar ned.
FÖRSIKTIGHET
Installera inte enheten på följande platser:
•
Områden med hög salthalt, t.ex. nära havet. Det kommer att bryta ned metalldelar, vilket
orsakar felfunktioner på delar eller vattenläckage.
•
Områden fyllda med mineralolja, mycket oljestänk eller ånga, t.ex. ett kök.
Det kommer att bryta ned plastdelar, vilket orsakar felfunktioner på delar eller vattenläckage.
•
Områden som producerar ämnen som har en skadlig effekt på utrustningen, t.ex. svavel-,
klorgaser, syror eller alkaliska ämnen.
Det kommer att orsaka korrosion på kopparrör och lödda förband, vilket kan orsaka läckage
av köldmedium.
•
Områden som kan orsaka läckage av brännbar gas, innehåller kolfi ber eller brandfarligt damm
eller fl yktiga brandfarliga ämnen som t.ex. förtunningsmedel eller bensin.
•
Om gas läcker ut och lägger sig runt enheten kan detta orsaka brand.
•
Områden där djur kan urinera på enheten eller där ammoniak kan skapas.
Använd inte enheten för ändamål som t.ex. lagring av mat, uppfödning av djur, plante-
ring av blommor eller för att förvara dyrbara föremål eller konstobjekt.
Detta kan negativt påverka kvaliteten på de förvarade föremålen.
Installera inte om risk för läckande brännbar gas föreligger.
Installera inte enheten nära en värme-, ång- eller eldfarlig gaskälla.
Installera enheten där dräneringen inte orsakar problem.
Installera inom- och utomhusenheten, förgreningsdosan, strömförsörjnings-, överfö-
rings- och fjärrkontrollskablarna på minst 1 meters avstånd från TV- eller radioanten-
ner. Anledningen till detta är att förhindra störningar.
(Även om de är installerade mer än 1 m ifrån varandra kan störningar förekomma
under vissa signalförhållanden.)
Om barn under 10 år vistas i närheten av enheten ska åtgärder vidtagas så att de inte
kan nå den.
Installera inomhusenheten på en vägg minst 1800 mm upp från golvet.
6. INSTALLATIONSARBETE
6.1. Installationsmått
Minst 70 mm
Minst 1 500 mm
Fjärrkontroll
Hållare för fjärrkontroll
Gängpressande skruv
(liten)
Minst
1 800 mm
(Vägglock)
Minst 63 mm
Väggkroksfäste
Minst 100 mm
6.2. Rörriktning för inomhusenheten
Rören kan anslutas i de
6
riktningar som indikeras nedan.
När rörsystemet är anslutet i de
2
,
3
,
4
eller
5
,
klipp längs rörsystemets spår i sidan
på framsidan med en sticksåg.
(Bak)
2
Höger
utlopp
5
Vänster
utlopp
6
Vänster
bakre utlopp
3
Nedre utlopp
1
Bakre utlopp
4
Vänster nedre utlopp
6.3.
Skära hålet i väggen för anslutningsrören
(1) Skär ett hål som är 65 mm i diameter i väggen på den plats som anges i följande.
(2) Skär hålet så att utsidan sitter lägre (5 till 10 mm) än insidan.
(3) Passa alltid in vägghålets mitt. Fel inpassning resulterar i vattenläckage.
(4)
Skär till väggröret så att det passar väggens tjocklek, för in det i vägglocket, fäst locket
med vinyltejp och led röret igenom hålet.
(5) För vänster- och högeravrinning skär du hålet lite lägre så att dräneringsvattnet kan
fl öda fritt.
Vägg
Fäst med
vinyltejp
65 mm håldiam
65 mm håldiam
Väggkroksfäste
Mittenmarkering
Mittenmarkering
Vägglock*
Väggrör*
(Insida)
(Utsida)
5 till 10 mm lägre
VARNING
Om väggröret inte används kan den kabel som ansluter inomhusenheten(erna) och
utomhusenheten eller förgreningsdosan vidröra metalldelar och orsaka elektrisk
urladdning.
*Medföljer ej
