Fi-3

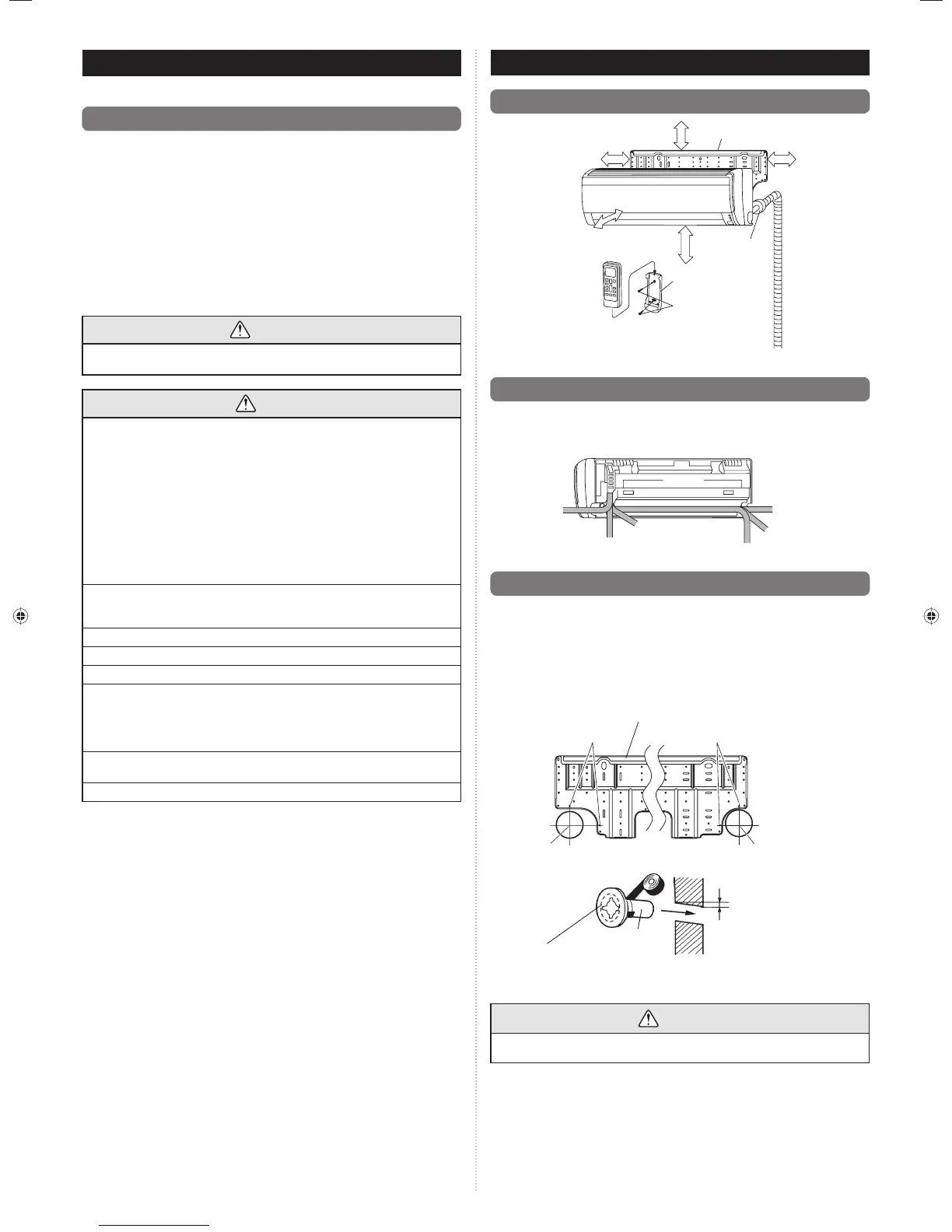

5. ASENNUSPAIKAN VALINTA
Päätä asennuspaikka asiakkaan kanssa seuraavasti:
5.1. Sisäyksikkö
(1) Asenna sisäyksikkö suoraan vahvalle seinälle, johon ei kohdistu tärinää.
(2) Tulo- ja lähtöaukkoja ei saa tukkia: ilman tulee pystyä puhaltamaan kaikkialle
huoneessa.
(3)
Asenna yksikkö sille tarkoitettuun sähköhaarapiiriin.
(4)
Älä asenna yksikköä paikkaan, jossa aurinko pääsee paistamaan siihen suoraan.
(5)
Asenna yksikkö paikkaan, jossa se voidaan liittää helposti ulkoyksikköön tai
haaroitusrasiaan.
(6) Asenna yksikkö paikkaan, johon on helppo asentaa tyhjennysputki.
(7) Ota huolto ja vastaavat seikat huomioon ja jätä laitteen ympärille tilaa kuten selitetään
kohdassa [6.1. Asennusmitat]. Asenna yksikkö myös paikkaan, jossa suodatin
voidaan poistaa.
Oikea asennuksen aloituspaikka on tärkeä, koska yksikön siirtäminen asennuksen jälkeen
on vaikeaa.
VAROITUS
Valitse asennuspaikat, jotka kantavat sisäyksikön painon tukevasti. Asenna yksiköt tukevasti, etteivät
ne pääse kaatumaan tai putoamaan.
HUOMIO
Älä asenna yksikköä seuraaviin paikkoihin:
•
Alueelle, jonka suolapitoisuus on korkea kuten merenranta. Suola heikentää metalliosia,
aiheuttaen osien vaurioitumisen tai vesivuodon yksiköstä.
•
Alueelle, jolla on mineraaliöljyä tai suuria määriä roiskunutta öljyä tai höyryä, kuten keittiö.
Öljy heikentää metalliosia, aiheuttaen osien vaurioitumisen tai vesivuodon yksiköstä.
•
Alueelle, jolla kehittyy laitteeseen vahingollisesti vaikuttavia aineita, kuten rikkikaasua, kloori-
kaasua, happoja tai emäksiä.
Ne aiheuttavat kupariputkien ja kovajuotosten hapettumista, mikä saattaa aiheuttaa kylmäai-
neen vuotamista.
•
Alueelle, joka voi aiheuttaa palavan kaasun vuotoa tai jolla on leijuvia hiilikuituja tai syttyvää
pölyä tai haihtuvia ja herkästi syttyviä aineita kuten tinneri tai bensiini.
•
Tulipalo voi syttyä, jos kaasua vuotaa ja kerääntyy laitteen ympärille.
•
Alueelle, jolla eläimet voivat virtsata laitteen päälle tai jolla muodostuu ammoniakkia.
Älä käytä yksikköä erikoistarkoituksiin, kuten ruoan säilömiseen, eläinten kasvatuk-
seen, kasvien kasvatukseen tai tarkkuuslaitteiden tai taidekohteiden säilyttämiseen.
Se voi huonontaa säilöttyjen tai varastoitujen tuotteiden laatua.
Älä asenna paikkaan, jossa on palavan kaasun vuotovaara.
Älä asenna yksikköä lämmön- tai höyrynlähteen tai syttyvän kaasun lähelle.
Asenna yksikkö paikkaan, jossa tyhjennys ei aiheuta ongelmia.
Asenna sisäyksikkö, ulkoyksikkö, haaroitusrasia, virtajohto, siirtokaapeli ja kaukosää-
timen johto vähintään 1 metrin päähän televisio- tai radiovastaanottimista. Tämä estää
häiriöt TV-kuvalle tai radioäänelle.
(Vaikka ne asennettaisiinkin yli 1 metrin etäisyydelle, saattaa häiriöitä kuitenkin esiin-
tyä joissakin signaaliolosuhteissa.)
Jos laite on paikassa, jossa alle 10-vuotiaat lapset pääsevät sen lähelle, ryhdy toimiin
heidän pääsynsä estämiseksi.
Asenna ulkoyksikkö seinälle, jossa korkeus lattiasta mitattuna on vähintään 1800 mm.
6. ASENNUSTYÖT
6.1. Asennusmittasuhteet
vähintään 70 mm
vähintään 1 500 mm
Kauko-
säädin
Kaukosäätimen pidike
Kiristysruuvi (pieni)
vähintään
1 800 mm
(seinäsuojus)
vähintään 63 mm
Seinäkoukku-
teline
vähintään 100 mm
6.2. Sisäyksikön putkien suunta
Putket voidaan viedä
kuuteen
suuntaan, kuten seuraavassa esitetään.
Kun putket liitetään suuntaan
2
,
3
,
4
tai
5
,
leikkaa putken uraa pitkin etusuojuksen
puolelta rautasahalla.
(Taka)
2
Oikea
poistoputki
5
Vasen
poistoputki
6
Vasen taka-
poistoputki
3
Alapoistoputki
1
Takapoistoputki
4
Vasen alapoistoputki
6.3.
Aukon leikkaaminen seinään putkien vientiä varten
(1) Leikkaa halkaisijaltaan 65 mm:n aukko seinään seuraavassa esitettyyn kohtaan.
(2) Leikkaa aukko niin, että ulkopääty on alempana (5–10 mm) kuin sisäpääty.
(3) Kohdista aina seinään tehdyn aukon keskikohta. Jos se ei ole oikeassa kohdassa,
seurauksena voi olla vesivuoto.
(4)
Leikkaa seinäputki seinän paksuuden mukaan, työnnä putki seinäsuojukseen, kiinnitä
suojus vinyyliteipillä ja työnnä putki aukon läpi.
(5) Leikkaa vasemman- ja oikeanpuoleisia putkia varten seinään aukko hiukan alemmak-
si, jotta poistovesi pääsee virtaamaan vapaasti.
Seinä
Kiinnitä vinyy-
liteipillä
aukko, jonka läpimitta on 65 mm
aukko, jonka läpimitta on 65 mm
Seinäkoukkuteline
Keskikohtamerkki
Keskikohtamerkki
Seinäsuojus*
Seinäputki*
(Sisäpuoli)
(Ulkopuoli)
5–10 mm matala
VAROITUS
Jos seinäputkea ei käytetä, sisäyksikön(-yksiköiden) ja ulkoyksikön tai haaroitusrasian
välinen yhdyskaapeli voi koskea metalliin ja aiheuttaa virtavuodon.
*Kenttä toimitettu
