Sw-6

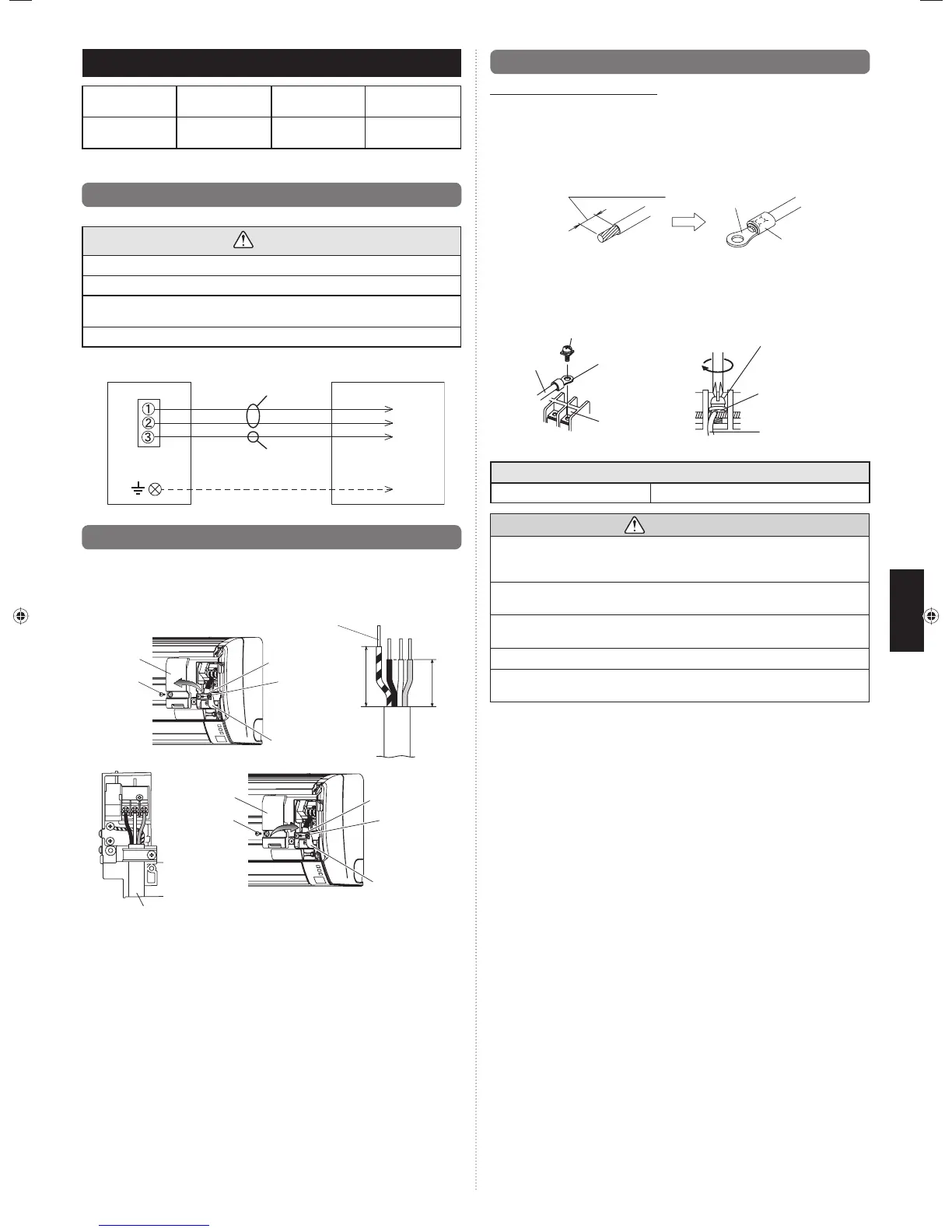

7. ELEKTRISK KABELDRAGNING
Kabel
Kabel storlek
(mm
2
)
Typ Anmärkningar
Anslutningskabel 1,5 Typ 60245 IEC57
3-kabel + jord-
ning, 1φ230V
Max kabellängd: Begränsa spänningsfall till under 2 %. Öka kabeltjockleken om spän-
ningsfallet överskrider 2 %.
7.1.
Systemritning kabeldragning
VARNING
Alla kablar måste ha god kontakt.
Inga kablar får vidröra köldmedierören, kompressorn eller rörliga delar.
Lösa kablar kan orsaka att terminalen överhettas eller att en felfunktion uppstår.
Brandrisk kan även förekomma. Försäkra därför att alla kablar är ordentligt åtdragna.
Anslut kablarna till de motsvarande numren på terminalerna.
Jordning linje
UTOMHUSENHET eller
FÖRGRENINGSDOSA
Vänligen anslut den
till det specifi cerade
uttaget.
INOMHUSENHET
UTTAG
Nätströmskabel
Styrningskabel
7.2.
Kabeldragning för inomhusenhet
1. Ta bort kabelklämmorna
2. Böj änden på anslutningskabeln som på bilden.
3. För in änden på anslutningskabeln helt i uttagsplinten.
4. Fäst anslutningskabeln med en kabelklämma.
Ledningsskydd
Ledningsskydd
Skruv
Skruv
Skruv
Skruv
Anslutningskabel
Anslutningskabel
För in kabelskyddet i det fyrkantiga hålet på
inomhusenheten och fäst den med en skruv.
Anslutningskabel
60 mm
40 mm
Kabelklämma
Jordning kabel
Kabelklämma
7.3. Hur man ansluter kablarna till terminalerna
Försiktighetsåtgärder vid kabeldragning
Använd alltid ett specialverktyg, som t.ex. en kabelskalare, för att avlägsna isoleringen
på en anslutningskabel. Om det inte fi nns något specialverktyg tillgängligt ska man för-
siktigt avlägsna isoleringen med en kniv, etc.
(1) Använd ringkontakter med isolerande hylsor enligt fi guren nedan för att ansluta till ut-
tagsplinten.
(2) Fäst ringkontakterna på kablarna med ett lämpligt verktyg så att de inte lossnar.
Skalning: 10 mm
Uttag för
ringkontakt
Hylsa
(3) Använd specifi cerade kablar, anslut dem säkert och fäst dem så att ingen påfrestning
placeras på terminalerna.
(4) Använd en lämplig skruvmejsel för att dra åt terminalerna. Använd inte en för lite
skruvmejsel, då detta kan skada skruvens huvud vilket förhindrar att skruven kan
dras åt ordentligt.
(5) Dra inte åt terminalens skruvar för hårt. De kan gå sönder.
Skruv med specialbricka
Kabel
Uttag för ringkontakt
Uttagsplintar
Kabel
Skruv med specialbricka
Uttag för
ringkontakt
(6) Se tabellen nedan för terminalskruvens åtdragningsmoment.
Åtdragningsmoment [N·m (kgf·cm)]
M4-skruv 1,2 till 1,8 (12 till 18)
FÖRSIKTIGHET
Se till att uttagsplintens nummer och anslutningskabelns färger överensstämmer med
siffrorna/färgerna på utomhusenheten eller förgreningsdosan.
Felaktig ledningsdragning kan resultera i att de elektriska delarna brinner upp.
Anslut anslutningskabeln ordentligt till uttagsplinten. Felaktig installation kan resultera
i eldsvåda.
Fäst alltid anslutningskabelns yttre hölje med kabelklämman. (Ett isoleringsdon som
är skavt kan resultera i elektrisk urladdning.)
Anslut alltid jordkabeln.
Använd inte jordningsskruven på inomhusenheten för att ansluta annat än en specifi -
cerad utomhusenhet eller förgreningsdosa.
9318693027_IM.indb 69318693027_IM.indb 6 11/19/2012 5:02:27 PM11/19/2012 5:02:27 PM
