Fujitsu ASYG12LECB Installation Manual

Fi-7

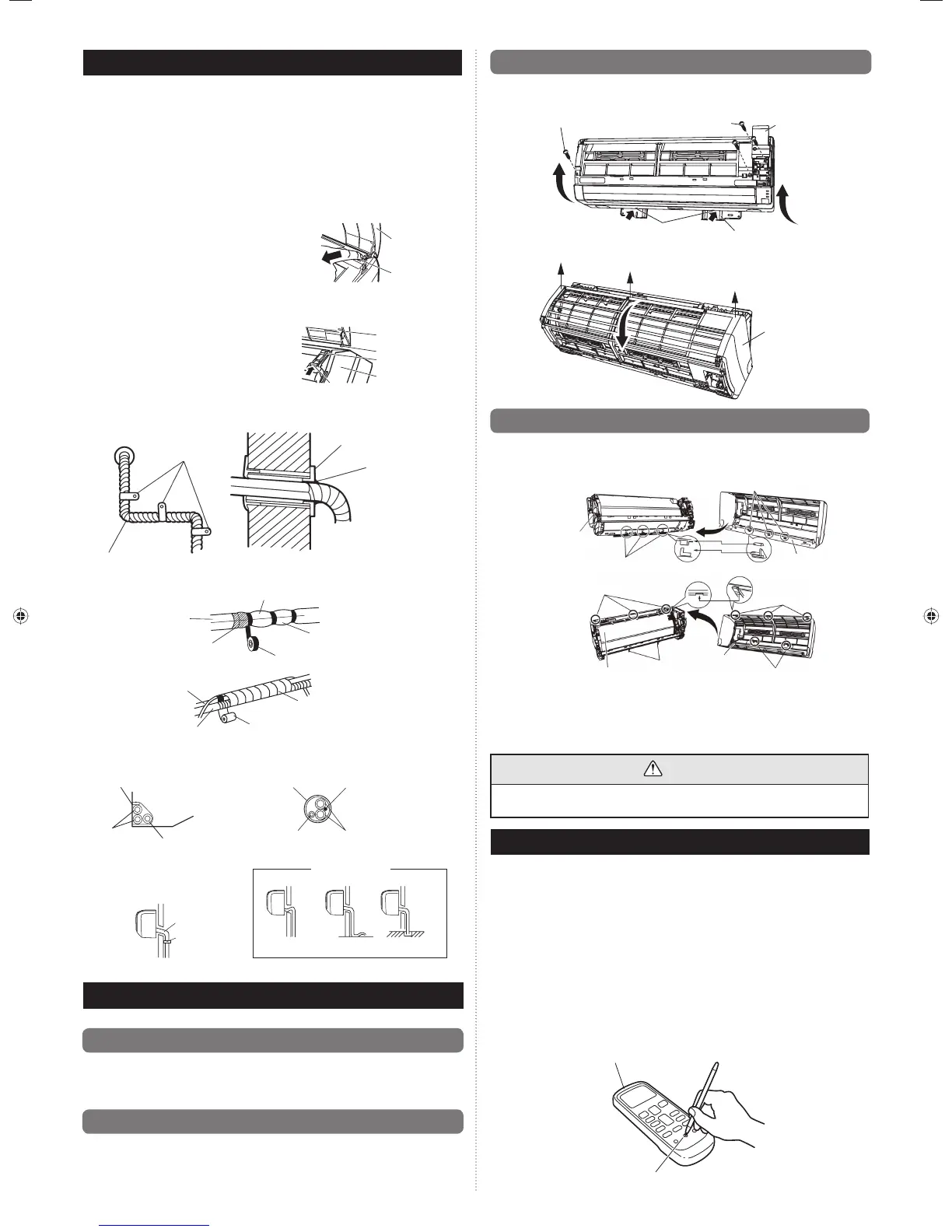

9.3. Etupaneelin poistaminen
(1) Poista tuloilmasäleikkö (katso Tuloilmasäleikön poistaminen).
(2) Poista johdon päällys.
(3) Poista kolme ruuvia.
Ruuvit (3 paikassa)
Ruuvit (johdon päällys)
Johdon päällys
Seinäkoukkuteline
Paina [▲]-merkkejä.
(4) Työnnä etupaneelia eteenpäin nostamalla yläpintaa ja poista etupaneeli.
Etupaneeli
9.4. Etupaneelin asentaminen
(1) Sovita aluksi etupaneelin alaosa paikalleen ja aseta se ylä- ja alakoukkuihin (kolme
ylhäällä sivuissa, kuusi alhaalla sivuissa, kaksi keskellä).
Sisäyksikkö
Pohjareiät
(kuusi paikkaa)
Keskikoukut
(kaksi paikkaa)
Yläkoukut
(kolme paikkaa)
Yläreiät (kolme paikkaa)
Sisäyksikkö
Etupaneeli
Ruuvit (2 paikassa)
Alakoukut (kuusi paikkaa)
Etupaneeli
(2) (Kiinnitä kolme ruuvia.)
(3) Kiinnitä johdon päällys.
(4) Kiinnitä tuloilmasäleikkö.
HUOMIO
Asenna etupaneeli ja tuloilmasäleikkö tiukasti paikoilleen. Jos asennusta ei ole tehty
huolella, etupaneeli tai tuloilmasäleikkö voi pudota ja aiheuttaa vammautumisen.
10. TESTIAJO
Tarkasta seuraavat
(1) Toimiiko jokainen kaukosäätimen painike normaalisti?
(2) Palaako jokainen lamppu normaalisti?
(3) Toimivatko ilmanohjaussäleiköt normaalisti?
(4) Toimiiko tyhjennys normaalisti?
(5) Kuuluuko epätavallisia ääniä tai täriseekö laite käytön aikana?
•
Älä käytä ilmastointilaitetta pitkään testiajossa.
[Toimintamenetelmä]
•
Käyttöohjeessa on tarkemmat ohjeet toimintamenetelmästä.
•
Ulkoyksikkö ei välttämättä toimi, jos huoneenlämpötila ei ole sopiva.
•
Tässä tapauksessa paina kaukosäätimen TEST RUN (testiajo) -painiketta
ilmastointilaitteen ollessa käynnissä
(osoita kaukosäätimen lähetinosalla ilmastointilaitetta kohti ja paina TEST RUN (testiajo)
-painiketta esim. kuulakärkikynän kärjellä).
Lähetinosa
TEST RUN (testiajo) -painike
8. VIIMEISTELY
(1) Eristä putket toisistaan.
• Eristä imu- ja purkausputket erikseen.
• Takaputken, oikeanpuoleisen putken ja alaputken tapauksessa aseta
lämpöeristetty liitosputki ja lämpöeristetty sisäyksikkö päällekkäin ja kiinnitä ne
yhteen vinyyliteipillä, jottei niiden väliin jää rakoa.
• Vasemmanpuoleisen putken ja vasemmanpuoleisen takaputken tapauksessa liitä
liitosputken lämpöeriste ja sisäyksikön putken lämpöeriste yhteen ja kiinnitä ne
vinyyliteipillä, jottei niiden väliin jää rakoa.
• Vasemmanpuoleisen putken ja vasemmanpuoleisen takaputken tapauksessa
kääri takaputken kotelo-osan alue kangasteipillä.
• Vasemmanpuoleisen putken ja
vasemmanpuoleisen takaputken tapauksessa
sido liitoskaapeli putken yläosaan
vinyyliteipillä.
• Vasemmanpuoleisen putken ja
vasemmanpuoleisen takaputken tapauksessa
niputa putki ja tyhjennysletku yhteen
käärimällä niiden ympärille kangasteippiä
sille alueelle, jossa ne liittyvät takaputken kotelo-osaan.
(2) Kiinnitä liitoskaapeli väliaikaisesti
liitosputken sivulle vinyyliteipillä. (Kääri
teippiä noin 1/3 pituudelle putken alaosasta,
jottei vettä pääse sisään.)
(3) Kiinnitä liitosputki ulkoseinään esim.
satuloilla.
(4) Täytä ulkoseinän putkiaukon ja putken
välinen rako tiivisteaineella niin, että
sadevesi ja tuuli eivät pääse sitä kautta sisään.
(5) Kiinnitä tyhjennysletku esim. ulkoseinään.
Putki
Satula*
Ulkoseinäsuojus*
Tiivistekitti*
(Ulkopuoli)
Seinä
Peitä eristeellä
Vinyyliteippi
Kääri kangasteipillä
Kangasteippi
Tyhjennysletku
Liitoskaapeli
Putki
Tyhjennysletku
Tyhjennysletku Liitosputki
Seinäputki Liitoskaapeli
Vasemmanpuoleinen putki Liittämiseksi vasemmalta takaa
Putki
Liitosputki
(lämpöeristys)
Sisäyksikön putki
(lämpöeristys)
Tarkista seuraavat:
HYVÄ
Tyhjennysletku
Satula
Nostettu Aalto Pääty vedessä
KIELLETTY
9. ETUPANEELIN POISTAMINEN JA ASENTAMINEN
9.1. Tuloilmasäleikön poistaminen
(1) Avaa tuloilmasäleikkö.
(2) Vedä nupista alaspäin.
(3) Nosta tuloilmasäleikköä ylöspäin, kunnes sen päällä oleva akseli irtoaa.
9.2. Tuloilmasäleikön asentaminen
(1) Asenna tuloilmasäleikön kiinnitysakseli paneeliin.
(2) Laske tuloilmasäleikkö alas.
Tuloilmasäleikkö
Kiinnitysakseli
Laakeri
Etupaneeli
Tuloilmasäleikkö
Nuppi
*Kenttä toimitettu
Sido putket yhteen siten, että
niiden välissä ei ole rakoa.
9318693027_IM.indb 79318693027_IM.indb 7 11/19/2012 5:01:14 PM11/19/2012 5:01:14 PM
