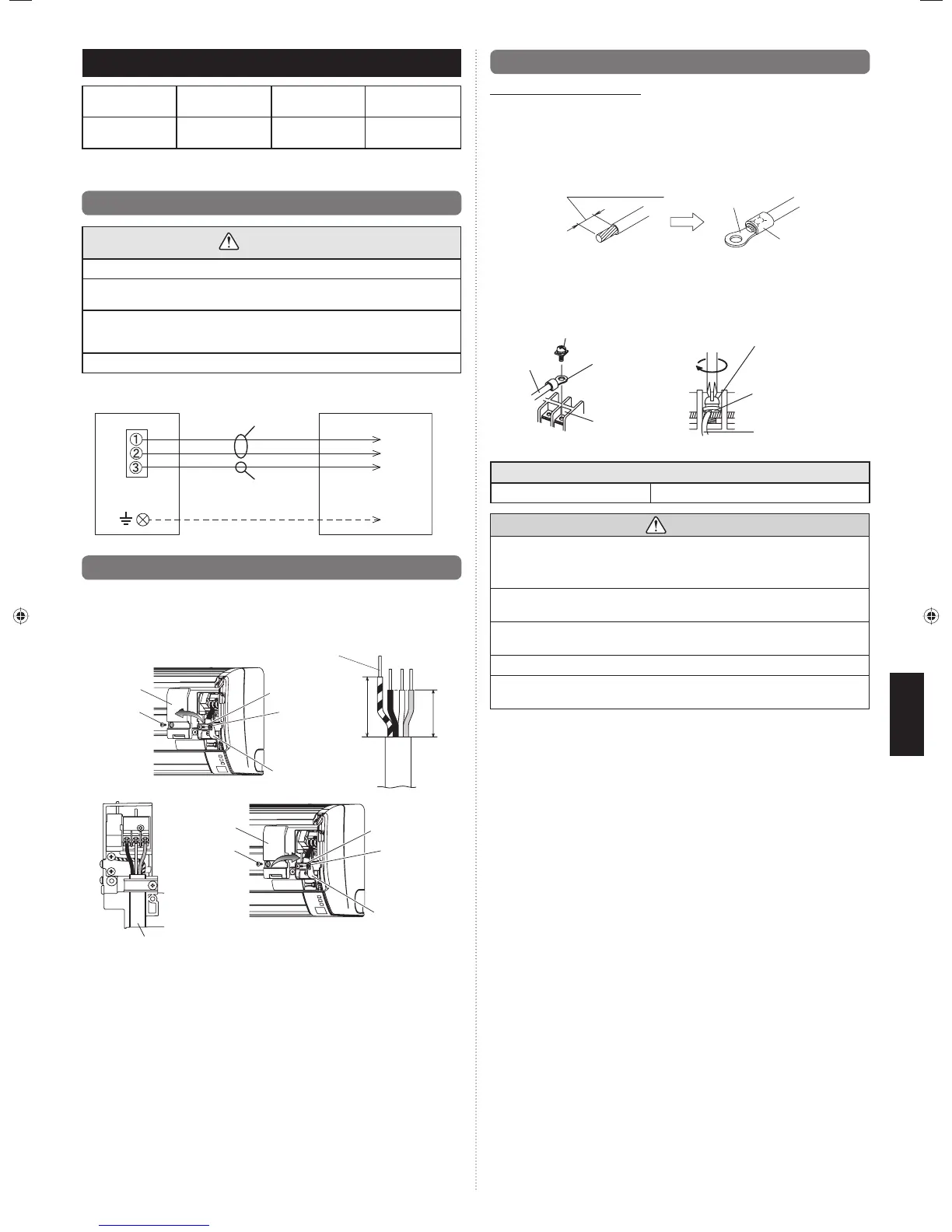

7. OKABLOWANIE ELEKTRYCZNE
Kabel
Kabel połącze-
niowy (mm
2
)
Type Uwagi
Kabel podłącze-
niowy
1,5 Typ 60245 IEC57
3 żyły + uziemie-
nie, 1 φ 230 V
Maks. długość kabla: ograniczyć spadek napięcia do mniej niż 2%. Zwiększyć grubość
kabla, jeśli spadek napięcia wynosi 2% lub więcej.
7.1.
Schemat okablowania
OSTRZEŻENIE
Każdy kabel należy podłączyć prawidłowo.
Żaden kabel nie może dotykać rurek z czynnikiem chłodniczych, sprężarki ani żad-
nej ruchomej części.
Luźne kable mogą powodować przegrzewanie zacisków lub spowodować uszko-
dzenie urządzenia. Grozi to również pożarem. Z tego powodu należy upewnić się,
że wszystkie kable są prawidłowo podłączone.
Kable należy podłączyć zgodnie z odpowiednimi numerami zacisków.
Linia uziemienia
URZĄDZENIE ZEWNĘTRZ-
NE lub ROZGAŁĘŹNIK
Podłączyć do określo-
nego gniazda.
URZĄDZENIE
WEWNĘTRZNE
GNIAZDO
Linia zasilania
Linia sterowania
7.2.
Okablowanie urządzenia zewnętrznego
1. Zdejmij zacisk kablowy.
2. Zagnij końcówkę kabla podłączeniowego zgodnie z ilustracją.
3. Całkowicie podłącz końcówkę kabla połączeniowego do listwy zaciskowej.
4. Przymocuj kabel podłączeniowy zaciskiem kablowym.
Pokrywa
przewodów
Pokrywa przewodów
Śruba
Śruba
Śruba
Śruba
Kabel podłączeniowy
Kabel podłą-
czeniowy
Włożyć wypustkę pokrywy przewodów do kwa-
dratowego otworu urządzenia wewnętrznego i
dokręcić śrubą.
Kabel podłączeniowy
60 mm
40 mm
Zacisk kablowy
Kabel uziemienia
Zacisk kablowy
7.3. Sposób podłączania okablowania do zacisków
Uwaga dotycząca podłączania kabli
Do usuwania izolacji kabli zasilania należy zawsze używać specjalnego narzędzia. Jeśli
takie narzędzie nie jest dostępne, należy ostrożnie usunąć izolację na przykład nożem.
(1) W celi podłączenia do listy zaciskowej należy używać styków do zagniatania z osłoną
izolującą, jak pokazano na poniższej ilustracji.
(2) Styki do zagniatania należy odpowiednio zacisnąć na kablach przy użyciu odpowied-
niego narzędzia, aby kable nie poluzowały się.
Ściągnąć: 10 mm
Styk do
zagniatania
Osłona
(3) Należy użyć określonych kabli, podłączyć je prawidłowo i przymocować je tak, aby
zaciski nie były obciążone.
(4) Do dokręcenia śrub zacisków należy użyć odpowiedniego śrubokręta. Nie należy
używać zbyt małego śrubokręta, ponieważ może to spowodować uszkodzenie łbów
śrub i uniemożliwić prawidłowe dokręcenie śrub.
(5) Śrub zacisków nie należy dokręcać zbyt mocno, ponieważ mogą zostać uszkodzone.
Śruba ze specjalną podkładką
Kabel
Styk do zagniatania
Listwy zaciskowe
Kabel
Śruba ze specjalną podkładką
Styk do
zagniatania
(6) Poniższa tabela przedstawia momenty dokręcania śrub zacisków.
Moment dokręcania [N·m (kgf·cm)]
Śruba M4 Od 1,2 do 1,8 (od 12 do 18)
UWAGA
Należy dopasować numery na listwie zaciskowej i kolory kabla podłączeniowego z
odpowiadającymi im oznaczeniami na urządzeniu zewnętrznym lub rozgałęźniku.
Nieprawidłowe podłączenie kabli może doprowadzić do spalenia podzespołów
elektrycznych.
Kable podłączeniowe należy dokładnie podłączyć do listwy zaciskowej. Niedokładny
montaż może być przyczyną pożaru.
Zewnętrzną otulinę kabla podłączeniowego należy zawsze mocować za pomocą zaci-
sku kablowego (jeśli warstwa izolacyjna jest starta, może występować upływ prądu).
Zawsze należy podłączyć kabel uziemienia.
Śruby uziemiającej urządzenia wewnętrznego nie należy u
żywać do połączenia innego
niż z określonym urządzeniem zewnętrznym lub rozgałęźnikiem.
