Nw-2
2.3.
Kun for autorisert servicepersonell.
ADVARSEL
For at klimaanlegget skal funksjonerer hensiktsmessig må det installeres som angitt i
denne installasjonsveiledningen.
Kople sammen innendørs- og utendørsenhetene eller forgreningsboks med rør og kabler, som er
tilgjengelige standarddeler til klimaanlegget hos din lokale forhandler. Denne installasjonsveilednin-
gen beskriver den riktig tilkobling av installasjonssettet som er tilgjengelig hos din lokale leverandør.
Installasjonen skal utføres i samsvar med nasjonale kablingsstandarder og utføres av
autorisert personell.
Ikke skru på strømførselen før alt arbeid er ferdig.
FORSIKTIG
Denne installasjonsveiledningen viser kun installasjon av innendørsenheten.
Når man installerer utendørsenheten eller forgreningsboksen se installasjonsveiled-
ningen som følger med utendørsenheten eller forgreningsboksen.
• Pass på så du ikke lager riper i klimaanlegget når du håndterer det.
• Etter installasjonen, gi kunden en forklaring på korrekt bruk med hjelp av brukerveiled-
ningen.

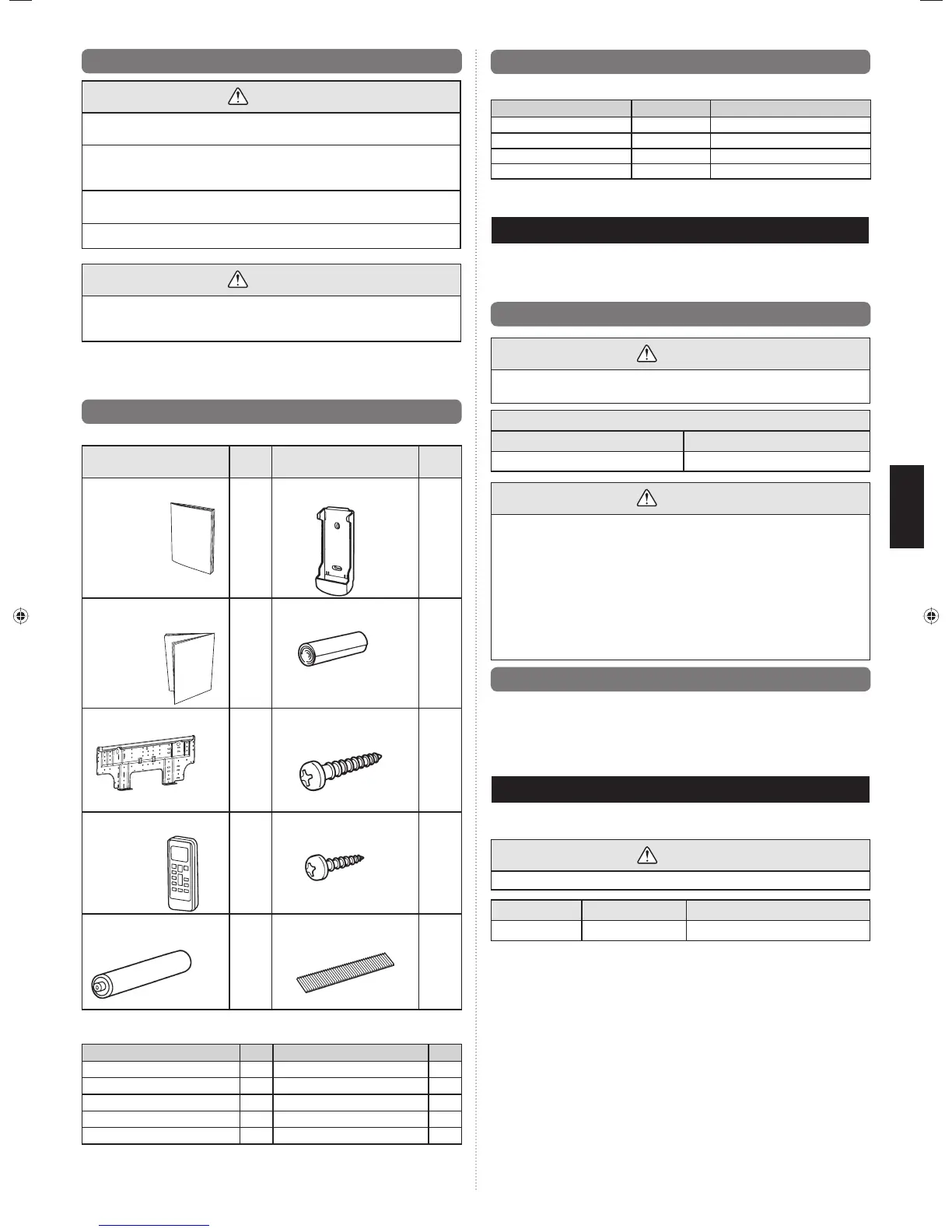

2.4. Tilbehør
Følgende installsjonstilbehør er levert. Bruk dem som påkrevet.
Navn og form
Kvali-
tet
Navn og form
Kvali-
tet
Brukerveiledning
1
Fjernkontroll holder
1
Installasjonsveiledning
(Denne veiledningen)
1
Tekstiltape
1
Veggfestebrakett
1
Plateskrue
(M4 × 25 mm)
8
Fjernkontroll
1
Plateskrue
(M3 × 12 mm)
2
Batteri
2
Luftrensefilter
2
Følgende komponenter er nødvendig for å installere dette klimaanlegget. (Disse kompo-
nentene er ikke inkludert i settet og må kjøpes separat,)
Navn
Kvalitet
Navn
Kvalitet
Tilkoplingsrør montasje 1 Vegghette 1
Forbindelseskabel (4-konduktør)
1 Rørklammer
1 sett
Veggrør 1 Dreneringsslange 1
Dekortape 1 Plateskruer 1 sett
Vinyltape 1 Tetningsmasse 1
2.5. Valgfrie deler
Vi henviser til hver installasjonveiledning for hvordan installere valgfrie deler.
Navn på del
Modellnummer
Applikasjon
Kablet fjernkontroll *
UTY-RNN¾M
Til drift av klimaanlegg
Enkel fjernkontroll *
UTY-RSN¾M
Til drift av klimaanlegg
Eksternt tilkoplingssett * UTY-XWZX Til kontroll av input/output port
Kommunikasjonssett UTY-XCBXE Til installasjon av valgfrie deler
* Valgfri kommunikasjonssett er nødvendig for denne installasjonen.
3. GENERELL SPESIFIKASJON
Denne INSTALLASJONSVEILEDNINGEN skisserer kort hvor og hvordan du installerer klimaanlegg-
systemet. Vennligst les alle veiledningen for Innen- og utendørsenhetene og pass på at du har alle
delene som er oppført.
3.1. Type kobberrør og isolasjonsmaterialer.
FORSIKTIG
Referer til installasjonsveiledningen for utendørsenheten for tillatt rør lengde og
høydeforskjell.
Diameter
Væskerør Gassrør
6,35 mm (1/4 tommer) 9,52 mm (3/8 tommer)
FORSIKTIG
Installer varmeisolasjon rundt både gass- og væskerørene. Feilaktig installerering
kan medføre lekkasjer.
Bruk varmeisolasjon med varmebestandighet over 120 °C (gjelder bar omvendt syklus
modellen).
I tillegg må man installere isolasjon rundt kjølevæskerøret dersom det er forventet
en luftfuktighet på mer enn 70% på installasjonsstedet. Dersom forventet
luftfuktighet er 70-80% skal man bruke varmeisolasjon som er 15 mm eller tykkere,
dersom forventet luftfuktighet er mer enn 80% skal man bruke isolasjon som er
20 mm eller tykkere.
Dersom man bruker for tynn isolasjon kan kodens dannes på isolasjonsoverfl aten.
I tillegg skal man bruke varmeisolasjon med varmeledningsevne på 0,045 W/(m•K) eller
mindre enn 20 °C.
3.2. Tilleggsmaterialer nødvendig for installasjon
A. Kulde(armert) tape
B. Isolerte stifter eller klemmer til tilkoplingsledningen (se lokale el-koder.)
C. Sparkel
D. Kulde smøremiddel
E. klemmer eller rørklammer til sikring av kjølevæskerørnettet
4. ELEKTRISKE KRAV
Innendørsenheten er drives fra utendørsenheten eller forgreningsboksen. Ikke kople til
annen strømforskyningskilde.
ADVARSEL
Sjekk lokale el-koder for akseptable kabeltyper.
Kabel
Type
Merknader
Forbindelseskabel
Type 60245 IEC57
3 kabel + jording, 1 Ø 230 V
Maks kabellengde: begrens spenningsfall til mindre enn 2%. Øk kabelspor dersom spen-
ningsfallet er på mer enn 2%.
9318693027_IM.indb 29318693027_IM.indb 2 11/19/2012 5:01:49 PM11/19/2012 5:01:49 PM
