Da-4

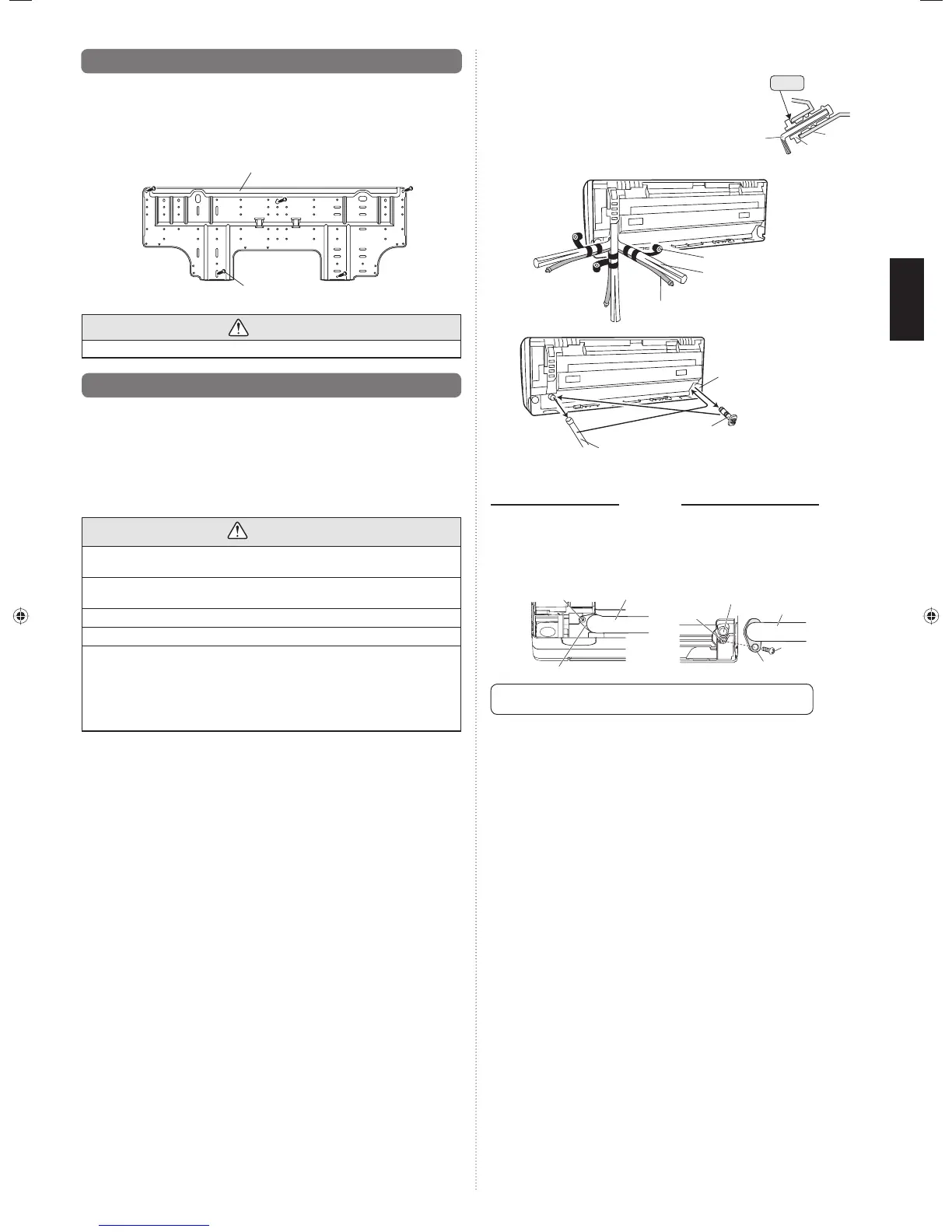

6.4. Montering af vægbeslag
(1) Montér vægbeslaget, så det er korrekt placeret både vandret og lodret. Hvis
vægbeslaget er vippet, vil der dryppe vand på gulvet.
(2) Montér vægbeslaget, så det er stærkt nok til at kunne bære enhedens vægt.
•
Fastgør vægbeslaget til væggen med 5 eller fl ere skruer igennem hullerne på beslagets ydre
kant.
•
Kontrollér, at vægbeslaget ikke rasler.
Vægbeslag
Galopskrue
FORSIGTIG
Montér vægbelaget, så det er i vater/lod både vandret og lodret.
6.5.
Formning af afl øbsslange og rør
[Bageste rørføring, højre rørføring, nederste rørføring]
• Installér rørføringen til indendørsenheden i retning af væghullet og bind afl øbsslange
og rør sammen med vinyltape.
• Installér rørføringen, så afl øbsslangen sidder nederst.
• Vikl dekorationstape om røret på indendørsenheden, hvis det er synligt udefra.
[Ved bageste venstre rørføring, venstre rørføring]
Ombyt afl øbshætte og afl øbsslange.
FORSIGTIG
Isæt afl øbsslange og afl øbshætte fast og sikkert. Afl øbet skal hælde nedad for at
undgå vandlækage.
Når disse isættes, må der kun anvendes vand. Hvis andet anvendes, kan det
forårsage svækkelse og vandudsivning.
Efter at du har fjernet afl øbsslangen, skal du huske at montere afl øbshætten.
Sørg for, at fastgøre afl øbsslangen med tape i bunden af røret.
Undgå, at afl øbsvandet fryser til i miljøer med lave temperaturer.
Når du installerer indendørsenhedens afl øbsslange udenfor, skal du foretage de
nødvendige foranstaltninger for at hindre, at afl øbsvandet fryser til.
I miljøer med lave temperaturer (når udetemperaturen er under 0 °C), kan vandet
i afløbsslangen fryse til efter afkølingsfunktionen er udført. Når afløbsvandet
er frosset, bliver afløbsslangen blokeret og det kan medføre vandlækage ved
indendørsenheden.
Installation af afl øbshætte
Brug en sekskantet nøgle (4 mm ) i modsatte
side til at isætte afl øbshætten, indtil afl øbshætten
får kontakt med toppen af aftapningshanen.
Højre rørføring
Nederste rørføring
Bind med vinyltape
Kølerør (øverst)
Bagerste rørføring
Indendørsenhedens afløbsslange
(nederst)
For venstre eller nederste
venstre rørføring skal du
afskære rørets udgangsfure
med en nedstryger.
Indendørsenhedens
afløbsslange
Afløbshætte
Aftag afløbshætten ved at trække i
hætten med en tang eller lign.
Fjernelse af afl øbsslangen
Fjern skruen på venstre side af
afl øbsslangen, og træk afl øbsslangen ud.
Installation af afl øbsslangen
Isæt afl øbsslangen lodret indefter, så afl øbs-
monteringen (hvid) præcist kan komme på linje
med skruehullet omkring aftapningshanen.
Efter isættelse og før udskiftning skal du
genisætte og fastgøre de aftagne skruer.
• Hold venligst fat i afl øbsslangens samling under arbejdet.
•
Da skruen sidder indvendigt, skal du sørge for at anvende en skruetrækker med magnet
.
Skrue
Afløbsmontering
Afløbsslange
Skurehul
Aftapningshane
Afløbsslange
Skrue
Afløbsmontering
•
For venstre og bageste venstre rørføring skal markeringerne på vægbeslaget stilles på linje
og forbindelsesrøret formes.
• Bøj forbindelsesrøret med en bøjningsradius på 70 mm eller mere, og installér højst
35 mm fra væggen.
•
Efter at have ført indendørsrørene og afl øbsslangen igennem hullet i væggen, skal du hænge
indendørsenheden på krogene øverst og nederst på vægbeslaget.
Intet mellemrum
Sekskantet nøgle
Aftapnings
hane
Afl øbshætte
9318693027_IM.indb 49318693027_IM.indb 4 11/19/2012 5:00:36 PM11/19/2012 5:00:36 PM
