Fujitsu ASYG12LECB Installation Manual

Fi-2
2.3. Vain valtuutetuille huoltohenkilöille.
VAROITUS
Jotta ilmastointilaite toimisi tyydyttävästi, se on asennettava tässä asennusohjeessa
kuvatulla tavalla.
Liitä sisäyksikkö ja ulkoyksikkö tai haaroitusrasia yhteen ilmastointilaitteen putkistolla
ja kaapeleilla, joita on saatavissa paikalliselta jakelijaltasi. Tässä asennusohjeessa
kuvataan oikeat kytkentätavat, joissa käytetään paikalliselta jakelijalta saatavissa
olevaa asennussarjaa.
Vain valtuutettu henkilöstö saa suorittaa asennustyöt noudattaen kansallisia sähkö-
asennusstandardeja.
Älä kytke virtaa, ennen kuin kaikki asennustyöt on tehty.
HUOMIO
Tässä ohjeessa kuvataan ainoastaan sisäyksikön asentaminen.
Katso ulkoyksikön tai haaroitusrasian asentaminen ulkoyksikön tai haaroitusrasian
mukana tulevasta asennusohjeesta.
• Varo naarmuttamasta ilmastointilaitetta käsitellessäsi sitä.
• Selitä asiakkaalle asennuksen jälkeen oikea käyttötapa käyttöohjetta apuna käyttäen.

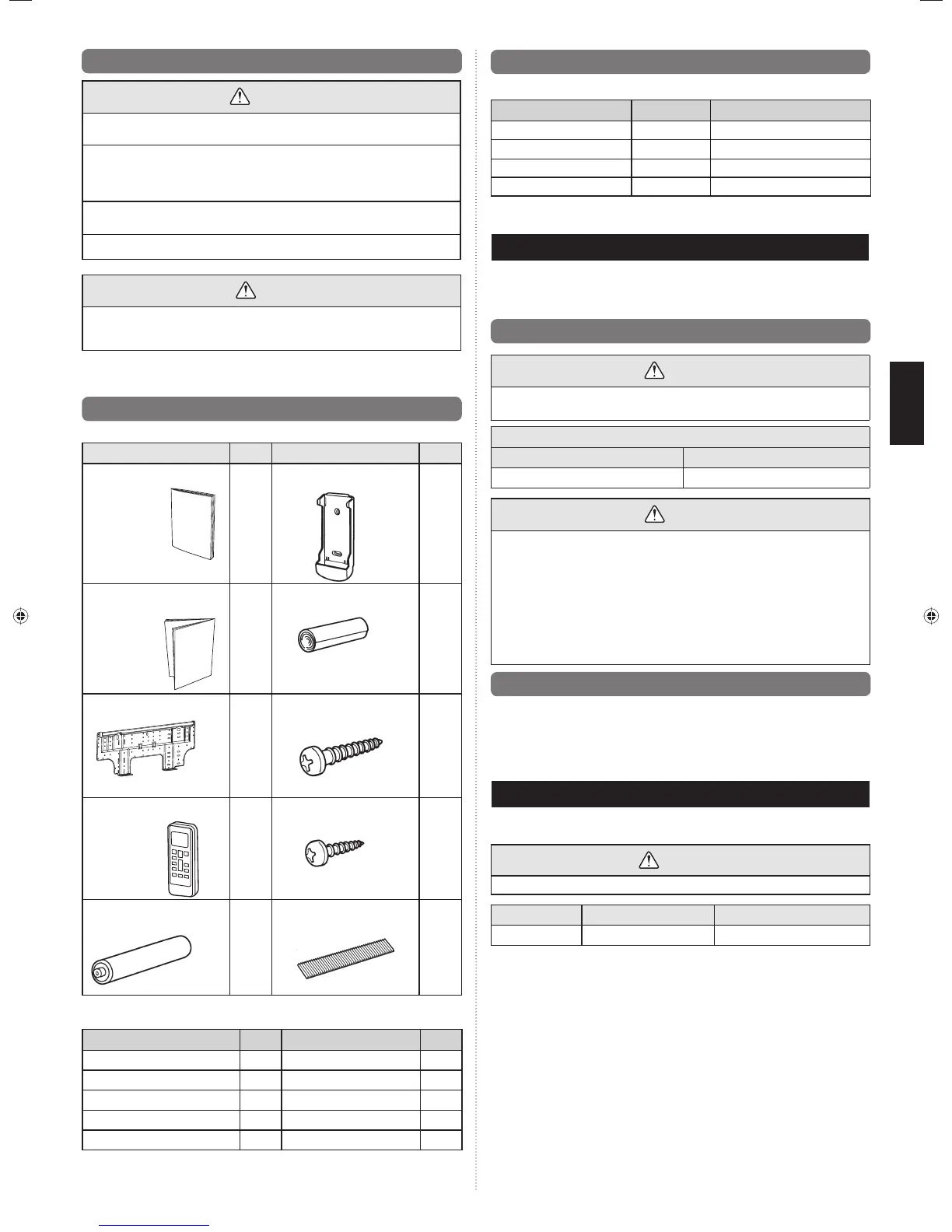

2.4 Varusteet
Laitteen mukana toimitetaan seuraavat asennusvarusteet. Käytä niitä tarpeen mukaan.
Nimi ja muoto Määrä Nimi ja muoto Määrä
Käyttöohje
1
Kaukosäätimen pidike
1
Asennusmanuaali (tämä
manuaali)
1
Kangasteippi
1
Seinäkoukkuteline
1
Kiristysruuvi
(M4 × 25 mm)
8
Kaukosäädin
1
Kiristysruuvi
(M3 × 12 mm)
2
Akku
2
Ilmanpuhdistussuodatin
2
Seuraavat varusteet ovat välttämättömiä tämän ilmastointilaitteen asennuksessa. (Näitä ei
toimiteta ilmastointilaitteen mukana, vaan ne on hankittava erikseen.)
Nimi Määrä Nimi Määrä
Liitosputkikokoonpano 1 Seinäsuojus 1
Liitoskaapeli (4-johtiminen) 1 Satula 1 sarja
Seinäputki 1 Tyhjennysletku 1
Koristeteippi 1 Kiristysruuvit 1 sarja
Vinyyliteippi 1 Tiivistysaine 1
2.5. Lisävarusteet
Katso lisävarusteiden asentamismenettely kunkin lisävarusteen asennusohjeesta.
Osan nimi Mallinumero Käyttö
Langallinen kaukosäädin *
UTY-RNN¾M
Ilmastointilaitteen käyttäminen
Yksinkertainen kaukosäädin *
UTY-RSN¾M
Ilmastointilaitteen käyttäminen
Ulkoinen liitäntäsarja * UTY-XWZX Täyttö-/poistoaukon ohjaus
Tiedonsiirtosarja UTY-XCBXE Lisäosien asentaminen
* Lisävarusteena hankittava tiedonsiirtosarja on asennuksessa välttämätön.
3. YLEISET TIEDOT
Tässä ASENNUSOHJEESSA kuvataan lyhyesti mihin ja miten ilmastointijärjestelmä asennetaan.
Lue kaikki sisä- ja ulkoyksiköiden asennusohjeet ja varmista, että kaikki luetellut lisävarusteet ovat
järjestelmän mukana ennen kuin aloitat asennuksen.
3.1. Kupariputken tyyppi ja eristysmateriaali
HUOMIO
Katso ulkoyksikön asennusohjeesta kuvaukset sallitusta putken pituudesta ja
korkeuserosta.
Halkaisija
Nesteputki Kaasuputki
6,35 mm (1/4 tuumaa) 9,52 mm (3/8 tuumaa)
HUOMIO
Asenna lämpöeristys sekä kaasu- että nesteputkien ympärille. Sen tekemättä
jättäminen saattaa aiheuttaa vesivuotoja.
Käytä lämpöeristystä, jonka lämmönkestävyys on yli 120 °C. Vain kahteen suuntaan
toimiva malli)
Mikäli kylmäaineputkien asennuspaikan kosteustason odotetaan ylittävän 70 %,
asenna lämpöeristys lisäksi kylmäaineputkien ympärille. Mikäli odotettu kosteustaso
on 70–80 %, käytä vähintään 15 mm:n lämpöeristystä. Mikäli odotettu kosteustaso
ylittää 80 %, käytä vähintään 20 mm:n lämpöeristystä.
Mikäli käytetty lämpöeristys ei ole määritetyn paksuinen, eristyksen pinnalle saattaa
muodostua kondensaattia.
Käytä lämpöeristystä, jonka lämmönjohtokyky on 0,045 W/(m•K) tai alle 20 °C.
3.2. Asennuksen vaatimat lisämateriaalit
A. Jäähdytysteippi (vahvistettu)
B. Eristetyt kiinnikkeet tai puristimet liitosjohdolle (katso paikalliset sähkömääräykset).
C. Kitti
D. Jäähdytysvoiteluaine
E. Puristimet tai satulat kiinnittämään kylmäaineputkia
4. SÄHKÖVAATIMUKSET
Sisäyksikkö saa virran ulkoyksiköstä tai haaroitusrasiasta. Älä käytä sisäyksikön kanssa
erillistä virtalähdettä.
VAROITUS
Katso paikallisista määräyksistä hyväksytyt kaapelityypit.
Kaapeli Tyyppi Huomautukset
Liitoskaapeli IEC57 mukainen tyyppi 60245 3 kaapelia + maadoitettu, 1 Ø 230 V
Maks. kaapelin pituus: Rajoittaa jännitteen laskun alle 2 %:n. Lisää kaapelimittari, jos jän-
nitteen lasku on vähintään 2 %.
9318693027_IM.indb 29318693027_IM.indb 2 11/19/2012 5:01:12 PM11/19/2012 5:01:12 PM
