Nw-6

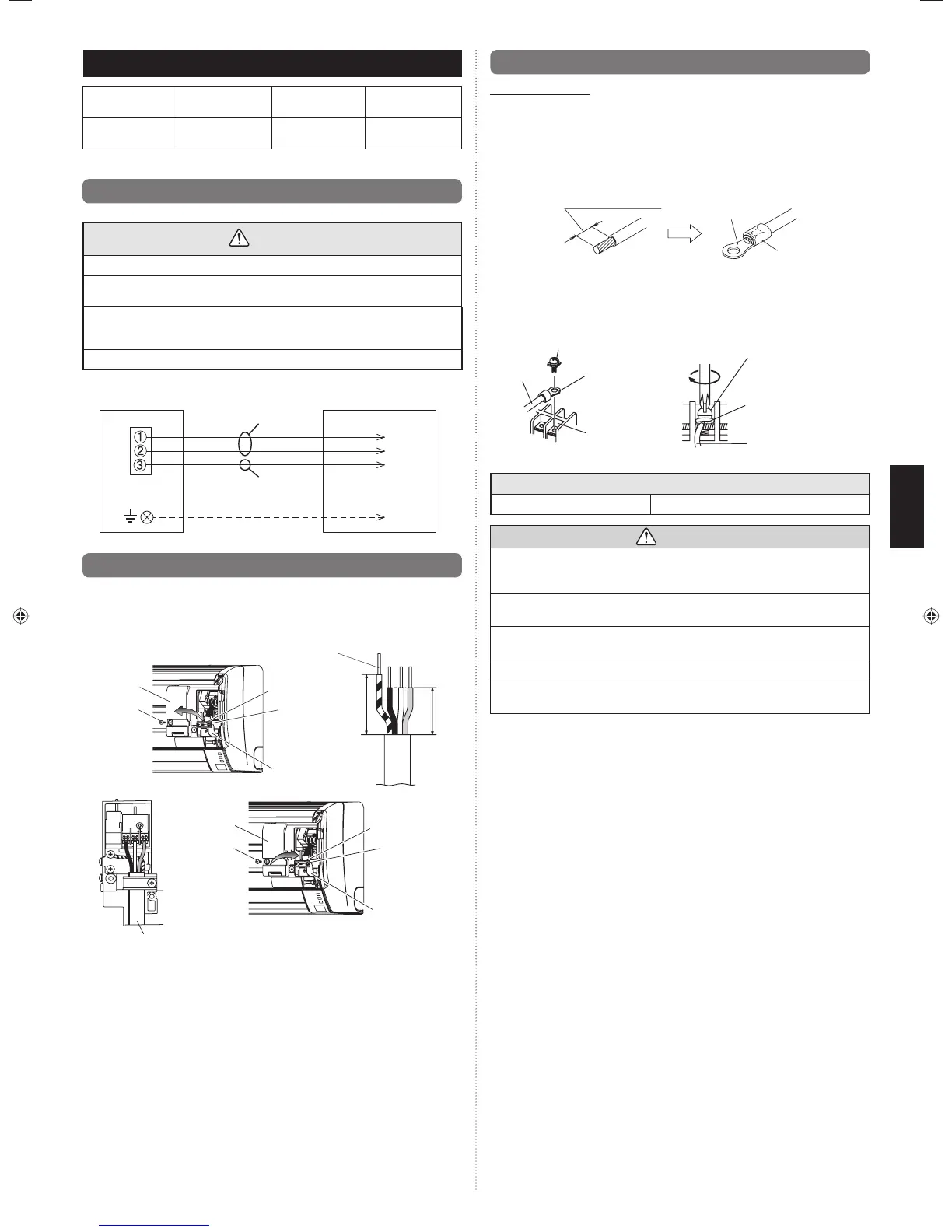

7.3. Hvordan kople kablene til terminalene
Forsiktig under kablene
Når du fjerner isolasjonen på hovedledningen skal man alltid bruke spesielt verktøy så
som en isolasjonskniv. Hvis spesielt verktøy ikke er tilgjengelig, pass på å fjerne isola-
sjonen med en vanlig kniv.
(1) Bruk klemforbindelsestype terminaler med isolerende mansjetter som vist i fi guren
nedenfor for å koble til terminalblokken.
(2) Pass på at klemforbindelsestype terminaler klemmes til ledningene med egnet verk-
tøy slik at ledningene ikke løsner.
Bånd: 10 mm
Klemforbindelse-
type terminal
Mansjett
(3) Bruk spesifi serte ledninger, kople dem sikre dem og fast dem slik at det ikke oppstår
stress i terminalene.
(4) Bruke egnet skrutrekker til å stramme terminalskruene. Ikke bruke en skrutrekker
som er for liten siden dette kan ødelegge skruehodene og forårsake at skruene ikke
strammes tilstrekkelig.
(5) Ikke stram terminalskruene for mye, skruene kan brekke.
Skrue med spesiell underlagsskive
Kabel
Klemforbindelse-
type terminal
Terminalblokker
Kabel
Skrue med spesiell underlagsskive
Klemforbindelse-
type terminal
(6) Se tabellen nedenfor for tiltrekningsmomenter for terminalskruene.)
Tiltrekningsmoment [N·m (kgf·cm)]
M4 skrue 1,2 til 1,8 (12 til 18)
FORSIKTIG
Match rekkeklemmenumre og forbindelseskabelfarger med de på innendørsenheten.
Feil på ledningsnettet kan forårsake brann i elektriske deler.
Kople forbindelseskabelen godt til rekkeklemmen. Ufullstendig montering kan forår-
sake brann.
Fest alltid forbindelseskabelens utvendige tildekking med kabelklemme. (Dersom
isolatoren gnisser mot fremmedlegemer kan det oppstå elektrisk lekkasje.
Kople alltid til jordingskabelen.
Ikke bruk innendørsenhetens jordingsskrue til tilkopling av annet enn en spesifi sert
utendørsenhet eller forgreningsboks.
7. ELEKRTISK KABLING
Kabel
Kabelstørrelse
(mm
2
)
Type Merknader
Forbindelseska-
bel
1,5
Type 60245
IEC57
3Kabel+Jording
(jord), 1φ230V
Maks kabellengde: begrens spenningsfall til mindre enn 2€. Øk kabelspor dersom spen-
ningsfallet er på mer enn 2%.
7.1.
Diagram for kablingssystem
ADVARSEL
Alle ledninger må koples ordentlig fast.
Ingen av kablene må komme i kontakt med kjølevæskerørsystemet eller bevege-
lige deler.
Løse kabler kan forårsake overoppheting i terminalen eller at enheten ikke fungerer
korrekt. Fare for brann kan også være til stede. Pass derfor på at alle ledninger er
skikkelig koplet.
Kople ledningene til tilsvarende nummer i terminalen.
Jordingslinje
UTENDØRSENHET eller
FORGRENINGSBOKS
Vennligst kople den
til den spesifi serte
terminalen.
INNENDØRSENHET
TERMINAL
Strømlinje
Kontrollinje
7.2.
Innendørsenhet
1. Fjern ledningsklemmen.
2. Bøy enden av kabelen som vist på tegningen.
3. Koble enden på tilkoblingskabelen helt og monter den inn i terminalblokken.
4. Fest kappen med en kabelklemme.
Kabelisolasjon
Kabelisolasjon
Skrue
Skrue
Skrue
Skrue
Forbindelseskabel
Forbindelseskabel
Sett inn kabelisolerings-flatstift inn i innendørsenhetens
firkantede hull og fest med en skrue.
Forbindelseskabel
60 mm
40 mm
Kabelklemme
Jordingskabel
Kabelklemme
9318693027_IM.indb 69318693027_IM.indb 6 11/19/2012 5:01:51 PM11/19/2012 5:01:51 PM
