Da-7

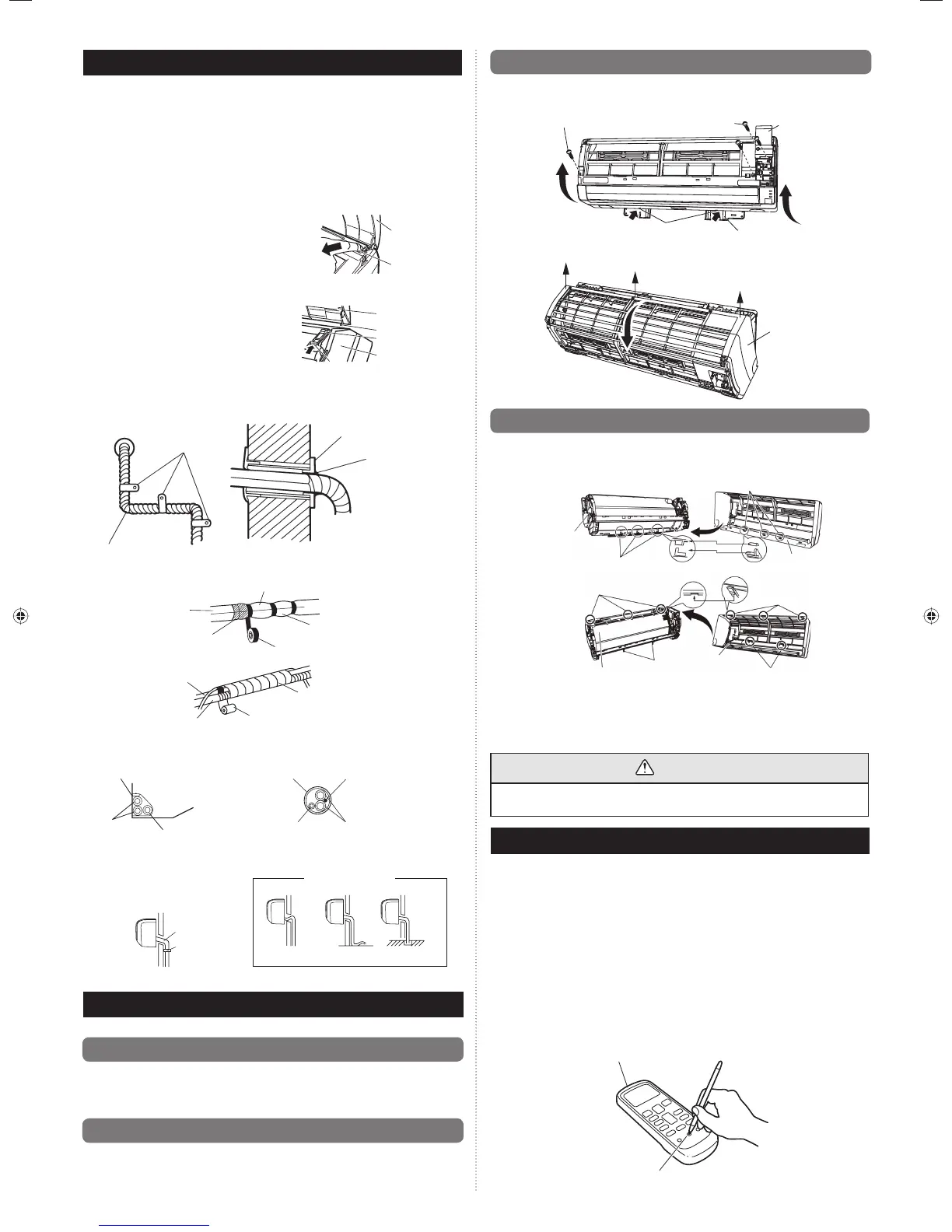

9.3. Aftagning af frontpanel
(1) Aftag indsugningsgitteret (se aftagelse af indsugningsgitteret.)
(2) Aftag ledningsdækslet.
(3) Fjern de 3 skruer.
Skruer (3 positioner)
Skruer (tråddæksel)
Ledningsdæksel
Vægbeslag
Tryk på [▲]-markeringerne.
(4) Træk frontpanelet fremad, mens du løfter øvre overfl ade, og frontpanelet kan aftages.
Frontpanel
9.4. Montering af frontpanel
(1) Først skal du montere nederste del af frontpanelet og derefter isætte øverste og
nederste kroge. (3 i toppen, 6 i bunden, 2 i midten)
Indendør-
senhed
Nederste huller
(6 positioner)
Midterste kroge
(2 positioner)
Øverste kroge
(3 positioner)
Øverste huller (3 positioner)
Indendørsenhed
Frontpanel
Låse (2 positioner)
Nederste kroge (6 positioner)
Frontpanel
(2) Isæt de 3 skruer.
(3) Montér ledningsdækslet.
(4) Montér indsugningsgitteret.
FORSIGTIG
Installér frontpanelet og indsugningsgitteret sikkert. Hvis installationen ikke udføres
korrekt, kan frontpanelet eller indsugningsgitteret falde af og forårsage personskade.
10. TESTKØRSEL
Kontrollér følgende:
(1) Fungerer hver knap på fjernbetjeningen normalt?
(2) Lyser hver lampe normalt?
(3) Fungerer retningsspjældene for luftstrømmen normalt?
(4) Fungerer afl øbet normalt?
(5) Er der forkert støj eller vibrationer under driften?
•
Betjen ikke airconditionanlægget under prøvekørslen i lang tid.
[Betjeningsmetode]
•
Udfør prøvekørslen som beskrevet i betjeningsvejledningen.
•
Udendørsenheden kører muligvis ikke afhængigt af rumtemperaturen.
•
Hvis dette er tilfældet, skal du trykke på knappen TEST RUN (TESTKØRSEL) på
fjernbetjeningen, mens airconditionanlægget kører.
(Peg senderen på fjernbetjeningen imod airconditionanlægget, og tryk på knappen
TEST RUN (TESTKØRSEL) med spidsen af en kuglepen eller lign.)
Sender
Knappen TEST RUN (TESTKØRSEL)
8. AFSLUTNING
(1) Isolér imellem rørene.
• Isolér suge- og udblæsningsrør særskilt.
• Ved bageste, højre og nederste rørføring skal forbindelsesrørets isolering
og isoleringen på indendørsenhedens rør overlappe og derefter bindes med
vinyltape, så der ikke forekommer mellemrum.
• For venstre og bageste venstre rørføring, skal forbindelsesrørets isolering og
isoleringen på indendørsenhedens rør støde sammen og bind dem derefter
sammen med vinyltape, så der ikke forekommer mellemrum.
• For venstre og bageste venstre rørføring skal området, som dækker bageste
røropbevaringssektion, vikles i stoftape.
• For venstre og bageste venstre rørføring skal
forbindelseskablet bindes til den øverste del
af røret med vinyltape.
• For venstre og bageste venstre rørføring skal
rørene og afl øbsslangen knippes sammen,
ved at vikle dem i stoftape over det område,
hvori de passer inden for bageste
røropbevaringssektion.
(2) Fastgør forbindelseskablet midlertidigt
langs forbindelsesrøret med vinyltape. (Vikl
omtrent 1/3 af tapens bredde fra bunden af
røret med tape, så vand ikke kan trænge
ind.)
(3) Fastgør forbindelsesrøret til ydervæggen
med rørbøjler, mv.
(4) Fyld mellemrummet imellen ydre væghul
og rør med forseglingsmiddel, så regnvand og vind ikke kan trænge ind.
(5) Fastgør afl øbsslangen til ydervæggen, mv.
Rør
Rørbøjle*
Udvendig væghætte*
Forseglings-
materiale*
(Udendørs)
Væg
Overlap isoleringen
Vinyltape
Omvikl med stoftape
Stoftape
Afl øbsslange
Forbindelseskabel
Rør
Afl øbsslange
Afl øbsslange Forbindelsesrør
Vægrør Forbindelseskabel
Venstre rørføring Til forbindelse fra bageste venstre
Rør
Forbindelsesrør
(varmeisolering)
Indendørsenhedsrør
(varmeisolering)
Kontrollér følgende:
GOD
Afl øbsslange
Rørbøjle
Løftet op Bølge Ende i vand
FORBUDT
9.
AFTAGELSE OG INSTALLATION AF FRONTPANEL
9.1. Aftagning af indsugningsgitter
(1) Åbn indsugningsgitteret.
(2) Træk drejeknappen ned.
(3) Løft indsugningsgitteret opad, indtil akslen øverst på indsugningsgitteret kan fjernes.
9.2. Montering af indsugningsgitter
(1) Indsugningsgitterets monteringsaksel er installeret på panelet.
(2) Læg indsugningsgitteret ned.
Indsugningsgit-
ter
Monteringsstang
Leje
Frontpanel
Indsugnings-
gitter
Knap
*Felt medfølger
Saml rørene sammen,
så der ikke forekommer
mellemrum.
