Po-7

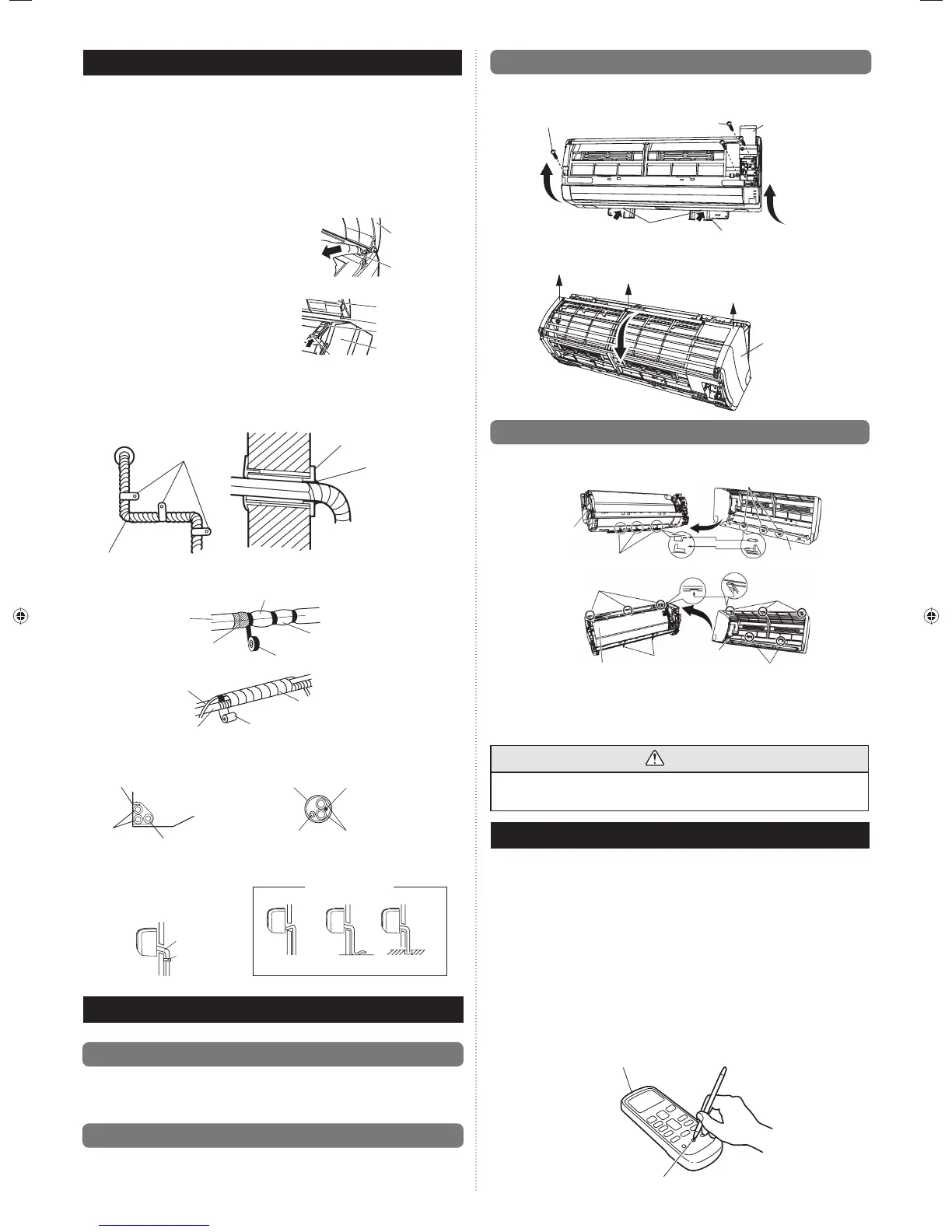

9.3. Demontaż panelu przedniego
(1) Zdejmij kratkę wlotu powietrza (zapoznaj się z opisem demontażu kratki wlotu powietrza).
(2) Zdejmij pokrywę przewodów.
(3) Wykręć trzy śruby.
Śruby (3 miejsca)
Śruby (pokrywa przewodów)
Pokrywa przewodów
Ścienny wspornik hakowy
Nacisnąć oznaczenia [▲].
(4) Zdejmij panel przedni, pociągając go do siebie przez uniesienie jego górnej
powierzchni.
Panel przedni
9.4. Montaż panelu przedniego
(1) Najpierw dopasuj dolną część panelu przedniego i załóż górne oraz dolne zaczepy
(trzy na górze, sześć z boku i dwa w środku).
Urządzenie
wewnętrzne
Dolne otwory
(6 miejsc)
Środkowe haki
(2 miejsca)
Górne haki
(3 miejsca)
Górne otwory (3 miejsca)
Urządzenie
wewnętrzne
Panel przedni
Zaczepy (2 miejsca)
Dolne haki (6 miejsc)
Panel przedni
(2) Wkręć trzy śruby.
(3) Załóż pokrywę przewodów.
(4) Załóż kratkę wlotu powietrza.
UWAGA
Montaż panelu przedniego i kratki wlotu powietrza należy przeprowadzić przy zacho-
waniu należytej staranności. W przypadku niedokładnego montażu, mogą one spaść
i spowodować obrażenia ciała.
10. TEST PRACY
Lista kontrolna
(1) Czy wszystkie przyciski pilota zdalnego sterowania działają prawidłowo?
(2) Czy wszystkie lampki zaświecają się prawidłowo?
(3) Czy żaluzje regulatora kierunku strumienia powietrza działają prawidłowo?
(4) Czy odpływ działa prawidłowo?
(5) Czy podczas pracy występuje nietypowy hałas i drgania?
•
Klimatyzator nie powinien działać w trybie testu przez długi czas.
[Metoda obsługi]
•
Opis metody obsługi znajduje się w instrukcji obsługi.
•
Urządzenie zewnętrzne może nie pracować, w zależności od temperatury w pomieszczeniu.
•
W takiej sytuacji należy nacisnąć przycisk TEST RUN (TESTOWANIA PRACY) na
pilocie zdalnego sterowania podczas działania klimatyzatora.
(Należy skierować nadajnik pilota zdalnego sterowania w stronę klimatyzatora i
nacisnąć przycisk TEST RUN (TESTOWANIA PRACY), korzystając z końcówki pióra
kulkowego itp.).
Obszar nadajnika
Przycisk TEST RUN (TESTOWANIA PRACY)
8. WYKOŃCZENIE
(1) Wykonaj izolację między rurkami.
• Rurki ssania i wypływu należy izolować oddzielnie.
•
W przypadku przewodów rurowych z tyłu, z prawej strony i na dole należy nałożyć na
siebie izolacje podłączeniowych przewodów rurowych i rurek urządzenia wewnętrznego,
a następnie związać je taśmą winylową tak, aby nie pozostawić szczeliny .
•
W przypadku przewodów rurowych z lewej i z tylnej lewej strony należy złączyć ze
sobą izolacje podłączeniowych przewodów rurowych i rurek urządzenia wewnętrznego,
a następnie związać je taśmą winylową tak, aby nie pozostawić szczeliny.
• W przypadku przewodów rurowych z lewej i z tylnej lewej strony należy owinąć
taśmą włókienniczą obszar, w którym znajduje się wnęka na tylny przewód rurowy.
• W przypadku przewodów rurowych z lewej i
z tylnej lewej strony należy za pomocą taśmy
winylowej przymocować kabel podłączeniowy
do górnej części rurki.
• W przypadku przewodów rurowych z lewej i
z tylnej lewej strony należy złączyć ze sobą
przewód rurowy i wąż odpływu skroplin,
owijając je taśmą włókienniczą w
obszarze wnęki na tylny przewód rurowy.
(2) Tymczasowo przymocuj taśmą winylową
kabel podłączeniowy wzdłuż rurki
podłączeniowej (należy owijać rurkę,
wykorzystując ok. 1/3 szerokości taśmy
i rozpoczynając z jej dołu, tak aby nie
dopuścić do przedostania się wody).
(3) Przymocuj rurkę podłączeniową do ściany zewnętrznej za pomocą wspornika itp.
(4) Uszczelnij przestrzeń między zewnętrznym otworem ściennym na rurkę a rurką, aby
zapobiec przedostawaniu się deszczu i wiatru.
(5) Przymocuj wąż odpływu skroplin do ściany zewnętrznej.
Rurka
Wspornik*
Zewnętrzna zaślepka ścienna*
Kit uszczel-
niający*
(Na zewnątrz)
Ściana
Nałożyć izolacje na siebie
Taśma winylowa
Owinąć taśmą włókienniczą
Taśma włókiennicza
Wąż odpływu skroplin
Kabel podłączeniowy
Rurka
Wąż odpływu skroplin
Wąż odpływu
skroplin
Rurka podłączeniowa
Rurka ściennaKabel podłączeniowy
Lewy przewód rurowy Podłączenie z tylnej lewej strony
Rurka
Rurka podłączeniowa
(otulina)
Rurka urządzenia we-
wnętrznego (otulina)
Sprawdzić:
DOBRZE
Wąż odpływu
skroplin
Wspornik
Uniesiona Pofalowana Zanurzona w wodzie
ZABRONIONE
9. DEMONTAŻ I MONTAŻ PANELU PRZEDNIEGO
9.1. Demontaż kratki wlotu powietrza
(1) Otwórz kratkę wlotu powietrza.
(2) Pociągnij zatrzask do siebie.
(3) Unieś kratkę wlotu powietrza do góry, aż do zdjęcia wału w górnej części kratki.
9.2. Montaż kratki wlotu powietrza
(1) Zamontuj wał mocujący kratkę wlotu powietrza na panelu.
(2) Załóż kratkę wlotu powietrza.
Kratka wlotu powietrza
Uchwyt montażowy
Wspornik
Panel przedni
Kratka wlotu
powietrza
Zatrzask
*Zasilanie przez urządzenie
Połączyć rurki ze sobą tak, aby
nie pozostawić żadnej szczeliny.
9318693027_IM.indb 79318693027_IM.indb 7 11/19/2012 5:03:05 PM11/19/2012 5:03:05 PM
