Da-5

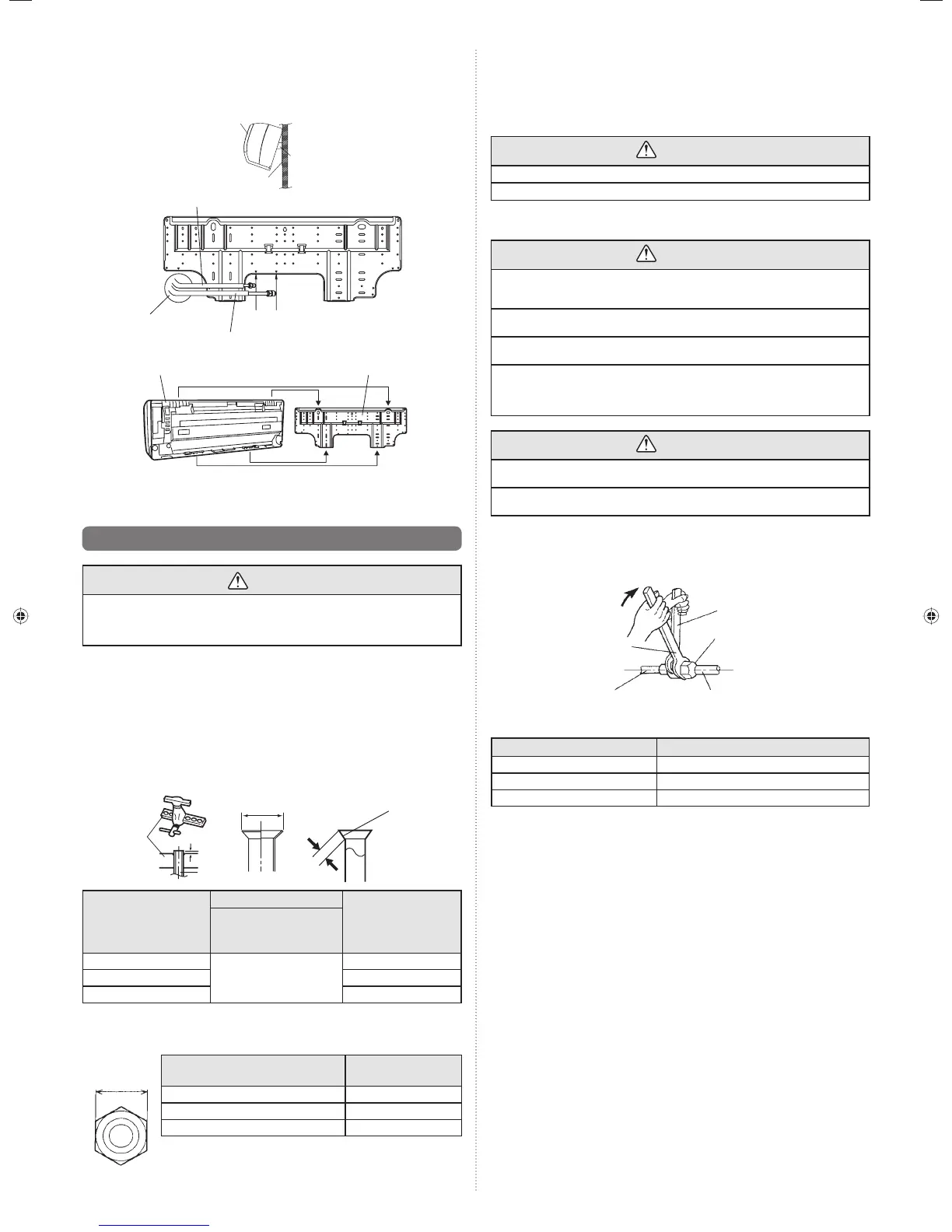

[Installation af indendørsenheden]
• Hæng indendørsenhedens på krogene øverst på vægbeslaget.
• Isæt afstandsstykke, mv. imellem indendørsenheden og vægbeslaget, og sørg for, at
bunden af indendørsenheden ikke har kontakt med væggen.
Indendørsenhed
Vægbeslag
(Afstandsstykke)
Forbindelsesrør (6,35 mm dia.)
Stil markeringerne på linje
Indendørsenhed
Forbindelsesrør (9,52 mm dia.)
Øverste kroge
Nederste kroge
Vægbeslag
Bøj R70 mm med
en rørbøjeværktøj
Efter at have sat indendørsenheden på øverste krog, skal du hænge indendørsenheden
på de to nederste kroge, mens du sænker enheden og skubber den ind imod væggen.
6.6. Tilslutning af udledning (rørtilslutning)
FORSIGTIG
Stram de koniske møtrikker med en momentnøgle ved hjælp af den angivne metode
for stramning. Ellers kan de koniske møtrikker knække efter en længere tidsperiode,
hvorved kølemidlet siver ud og farligt gas dannes, hvis kølemidlet kommer i kontakt
med åben ild.
6.6.1. Udledning
Brug den specielle rørfræser og opkravningsværktøj kun for R410A.
(1) Skær forbindelsesrøret til den nødvendige længde med en rørfræser.
(2) Hold røret nedad, så spånerne ikke trænger ind i røret og fjern graterne.
(3)
Isæt den koniske møtrik (brug altid den koniske møtrik, der følger med henholdsvis in-
dendørs- og udendørsenheden eller afgreningsdåsen) i røret og udfør opkravning med et
opkravningsværktøj. Brug det særlige R410A-opkravningsværktøj eller et traditionelt op-
kravningsværktøj. Der kan ske udsivning af kølemidlet, hvis der anvendes andre koniske
møtrikker.
(4) Beskyt rørene ved at klemme dem eller med tape for at forhindre, at støv, skidt eller
vand trænger ind i rørene.
Matrice
A
Rør
B
L
Kontrollér, at [L] er ensartet konisk
og ikke er revnet eller ridset.
Rørets udvendige diameter
[mm (tommer)]
Størrelse A [mm]
Størrelse B [mm]
Opkravningsværktøj til
R410A,
koblingstype
6,35 (1/4)
0 til 0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
Ved brug af traditionelle afkravningsværktøjer til at afkrave R410A rør, bør størrelse A
være cirka 0,5 mm mere end angivet i tabellen (for afkravning med R410A afkravnings-
værktøj) for at opnå den angivne afkravning. Brug en tykkelsesmåler til at måle størrelse A.
Nøglevidde
Rørets udvendige diameter [mm (tommer)]
Nøglevidde for
konisk møtrik [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
6.6.2. Bøjning af rør
• Hvis rør formes i hånden, skal du være forsigtig og ikke klappe dem sammen.
• Bøj ikke rørene i en vinkel på mere end 90°.
• Når rørene gentagne gange bøjes eller strækkes, vil materialet hærde, hvilket gør det
svært at bøje eller strække dem mere.
• Bøj eller stræk ikke rørene mere end 3 gange.
FORSIGTIG
For at forhindre, at røret ikke brækker, skal du undgå skarpe knæk.
Hvis røret bøjes gentagne gange samme sted, vil det knække.
6.6.3. Rørtilslutning
FORSIGTIG
Sørg for, at installere røret mod indendørsenhedens åbningen korrekt. Hvis centre-
ringen er ukorrekt, kan den koniske møtrik ikke strammes gnidningsløst. Hvis den
koniske møtrik skal drejes med kraft, vil gevindet blive ødelagt.
Fjern ikke den koniske møtrik fra indendørsenhedens rør, indtil umiddelbart før du
tilslutter tilslutningsrøret.
Hold momentnøglen i dens greb, og hold den i den rigtige vinkel i forhold til røret,
så du kan stramme den koniske møtrik korrekt.
Stram de koniske møtrikker med en momentnøgle ved hjælp af den angivne me-
tode for stramning. Ellers kan de koniske møtrikker knække efter en længere tids-
periode, hvorved kølemidlet siver ud og farligt gas dannes, hvis kølemidlet kommer
i kontakt med åben ild.
FORSIGTIG
Tilslut rørføringen, så dækslet på kontrolboksen nemt kan aftages for service, når
det er nødvendigt.
For at forhindre vand i at trænge ind i kontrolboksen, skal du sørge for, at rørførin-
gen er godt isoleret.
Når den koniske møtrik er strammet ordentligt med hånden, skal du holde enhedens side
af samlingen fast med en skruenøgle, og derefter stramme med en momentnøgle. (Se
tabellen nedenunder for tilspændingsmomenter for de koniske møtrikker.)
Spænd med to nøgler.
Fastholdende skruenøgle
Konisk møtrik
Forbindelsesrør
Momentnøgle
Indendørsenhed
rør (kabinetside)
Konisk møtrik [mm (tommer)] Tilspændingsmoment [N·m (kgf·cm)]
6,35 (1/4) dia. 16 til 18 (160 til 180)
9,52 (3/8) dia. 32 til 42 (320 til 420)
12,70 (1/2) dia. 49 til 61 (490 til 610)
9318693027_IM.indb 59318693027_IM.indb 5 11/19/2012 5:00:36 PM11/19/2012 5:00:36 PM
