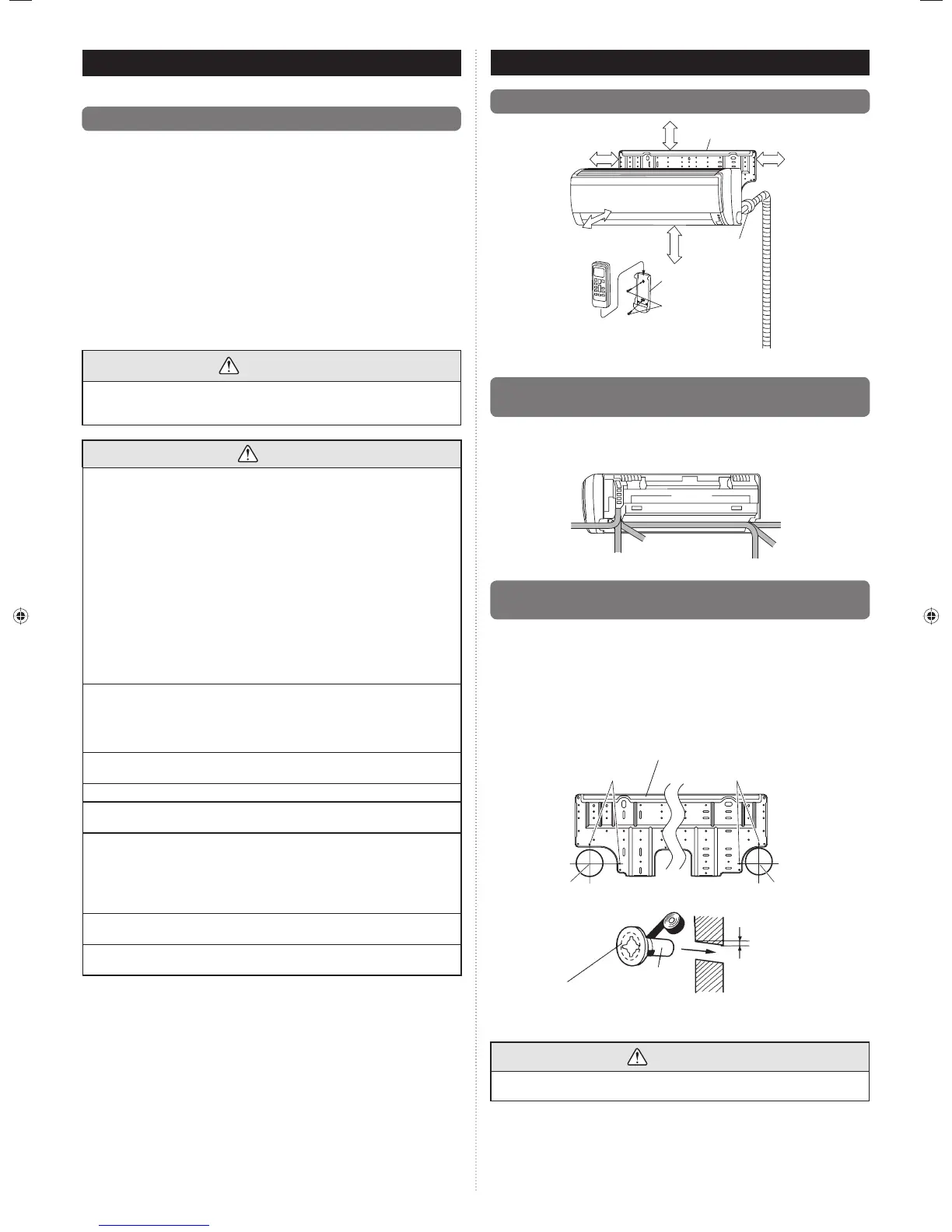

5. WYBÓR MIEJSCA MONTAŻU
Decyzję o miejscu montażu należy podjąć wspólnie z klientem, zgodnie z poniższym opisem:
5.1. Urządzenia wewnętrzne
(1) Urządzenie wewnętrzne należy montować płasko przy stabilnej ścianie, która nie jest
narażona na drgania.
(2) Nie należy blokować wlotu i wylotu: powietrze powinno mieć możliwość
rozprowadzenia się po całym pomieszczeniu.
(3)
Urządzenie należy podłączyć do dedykowanego, odgałęzionego obwodu elektrycznego.
(4)
Urządzenia nie wolno montować w miejscach narażonych na działanie bezpośredniego
promieniowania słonecznego.
(5)
Urządzenie należy zamontować w miejscu zapewniającym jego wygodne podłączenie do
urządzenia zewnętrznego lub rozgałęźnika.
(6) Urządzenie należy montować w miejscach zapewniających wygodny montaż odpływu
skroplin.
(7) Należy wziąć pod uwagę zapewnienie wygodnej obsługi itp. i pozostawić miejsce
zgodnie z rysunkiem 6.1. Wymiary montażowe. Urządzenie należy montować w
miejscach umożliwiających wymianę fi ltra.
Właściwe początkowe miejsce montażu jest bardzo ważne, ponieważ zainstalowane
urządzenie będzie trudno przenieść w inne miejsce.
OSTRZEŻENIE
Miejsca montażu należy wybrać w taki sposób, aby zapewniały prawidłowe podparcie
masy urządzenia wewnętrznego. Urządzenia należy montować w bezpieczny sposób,
aby zapobiec przewróceniu lub upadkowi.
UWAGA
Urządzenia nie należy instalować w następujących miejscach:
•
Obszar o wysokiej zawartości soli, taki jak brzeg morza. Doprowadzi to do uszkodzenia meta-
lowych części, przez co części mogą spaść lub z urządzenia może wyciekać woda.
•
Obszar wypełniony olejem mineralnym lub zawierający dużą ilość plam oleju albo pary, taki
jak kuchnia.
Doprowadzi to do uszkodzenia plastikowych części, przez co części mogą spaść lub z urzą-
dzenia może wyciekać woda.
•
Obszar, w którym generowane są substancje mające negatywny wpływ na urządzenie, takie
jak gaz siarkowy, gaz chlorowy, kwasy lub zasady.
Spowoduje to korozję rurek miedzianych i złączy lutowanych, co może doprowadzić do
wycieku czynnika chłodniczego.
•
Obszar, w którym może ulatniać się gaz wybuchowy, zawierający zawieszone włókna węglo-
we lub pył łatwopalny bądź zawierający lotne środki łatwopalne, takie jak rozcieńczalnik lub
benzyna.
•
Ulatniający się gaz, który gromadzi się wokół urządzenia, może być przyczyną pożaru.
•
Obszar, w którym zwierzęta mogą oddawać urynę na urządzenie lub w którym może powsta-
wać amoniak.
Urządzenia nie należy używać do zastosowań specjalnych, takich jak przechowywa-
nie żywności, hodowla zwierząt, uprawa roślin lub ochrona urządzeń precyzyjnych
albo dzieł sztuki.
Urządzenie może spowodować obniżenie jakości chronionych lub przechowywanych
przedmiotów.
Montażu nie wolno przeprowadzać w miejscach, w których występuje niebezpieczeń-
stwo ulatniania się gazów wybuchowych.
Urządzenia nie wolno montować w pobliżu źródeł ciepła, pary ani palnego gazu.
Urządzenie należy zamontować w miejscu, w którym odpływ nie spowoduje żadnych
problemów.
Urządzenie wewnętrzne, urządzenie zewnętrzne, rozgałęźnik, przewód zasilający, ka-
bel transmisyjny i kabel pilota zdalnego sterowania należy zamontować w odległości
co najmniej 1 m od odbiorników radiowych lub telewizyjnych. Zapobiegnie to powsta-
waniu zakłóceń odbioru sygnału telewizyjnego lub szumów radiowych.
(W przypadku niektórych sygnałów nawet zamontowanie urządzeń w odległości
ponad 1 m może powodować szumy odbieranego sygnału.)
Jeśli z urządzeniem mogą zetknąć się dzieci poniżej 10 roku życia, należy zastoso-
wać środki zapobiegawcze uniemożliwiające im dostęp do niego.
Urządzenie wewnętrzne należy montować na ścianie w miejscu oddalonym od podło-
gi o więcej niż 1800 mm.
6. PRACE MONTAŻOWE
6.1. Wymiary montażowe
70 mm lub
więcej
1 500 mm lub
więcej
Pilot zdalnego
sterowania
Uchwyt na pilot zdal-
nego sterowania
Śruba samogwin-
tująca (mała)
1 800 mm
lub więcej
(Zaślepka ścienna)
63 mm lub
więcej
Ścienny wspornik
hakowy
100 mm lub więcej
6.2. Kierunek podłączania przewodów rurowych
urządzenia wewnętrznego
Przewody rurowe można podłączyć w
sześciu
kierunkach przedstawionych poniżej.
Jeśli przewody rurowe są podłączane w kierunkach
2
,
3
,
4
or
5
,
należy za pomocą
piłki do metalu wykonać nacięcie wzdłuż rowka z boku pokrywy przedniej.
(Tylna część)
2
Prawy
wylot
5
Lewy
wylot
6
Tylny lewy
wylot
3
Dolny wylot
1
Tylny wylot
4
Dolny lewy wylot
6.3.
Przygotowanie otworu ściennego na podłączeniowe
przewody rurowe
(1) Należy wywiercić w ścianie otwór o średnicy 65 mm w miejscu pokazanym na
ilustracji.
(2) Otwory należy wywiercić tak, aby zewnętrzny otwór znajdował się niżej (od 5 do
10 mm) niż wewnętrzny.
(3) Zawsze należy wyrównać środek otworu ściennego. W przypadku złego wyrównania
mogą występować wycieki.
(4)
Rurkę ścienną należy przyciąć tak, aby pasowała do grubości ściany, założyć na nią za-
ślepkę, przymocować zaślepkę taśmą winylową i włożyć rurkę do otworu.
(5) W przypadku lewej i prawej rurki otwór należy wywiercić nieco niżej, tak aby umożli-
wić swobodne odprowadzenie skroplin.
Ściana
Zabezpieczyć
taśmą winylową
Otwór o śred. 65 mm
Otwór o śred. 65 mm
Ścienny wspornik hakowy
Znacznik środkujący
Znacznik środkujący
Zaślepka ścienna*
Rurka ścienna*
(Wewnątrz)
(Na zewnątrz)
Spadek od 5 do 10 mm
OSTRZEŻENIE
Jeśli rurka ścienna nie jest używana, kabel łączący urządzenia wewnętrzne i ze-
wnętrzne lub rozgałęźnik może dotknąć metalu i spowodować spięcie elektryczne.
*Zasilanie przez urządzenie
*Zasilanie przez urządzenie
9318693027_IM.indb 39318693027_IM.indb 3 11/19/2012 5:03:03 PM11/19/2012 5:03:03 PM
