103
6.3.2 Conexión mínima, terminales de señal
El funcionamiento sólo es posible cuando están conectados los
terminales 18 y 20, por ejemplo mediante un interruptor on/off
externo o un cable corto.

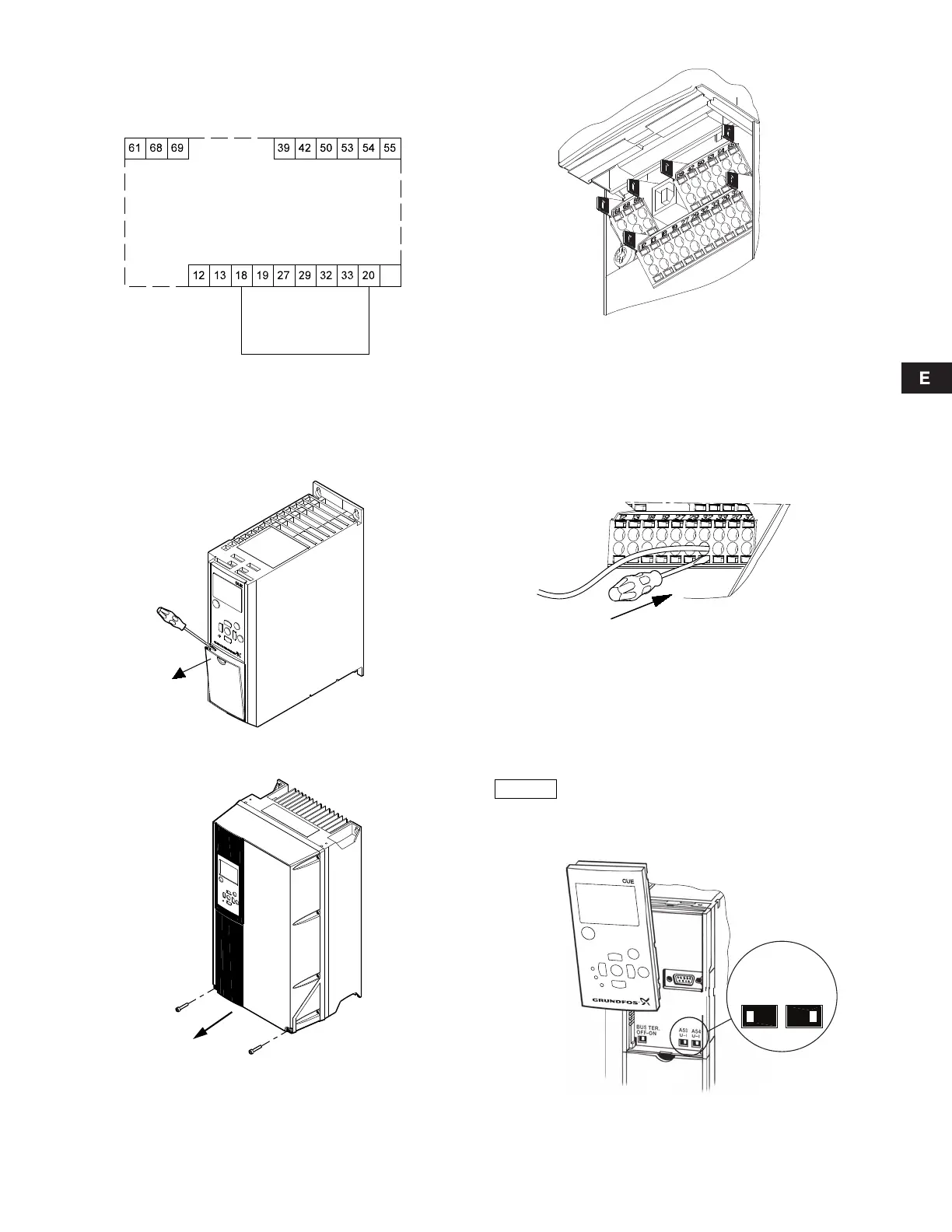

Fig. 22 Conexión mínima necesaria, terminales de señal
6.3.3 Acceso a terminales de señal
Todos los terminales de señal están detrás de la cubierta del
terminal de la parte frontal del CUE. Quitar la tapa del terminal
como se muestra en las fig. 23 y 24.
Fig. 23 Acceso a terminales de señal, A2 y A3
Fig. 24 Acceso a terminales de señal, A5, B1, B2, B3, B4, C1,
C2, C3 y C4
Fig. 25 Terminales de señal (todas las carcasas)
6.3.4 Colocación del conductor
1. Quitar el aislamiento a una longitud de 0,34 a 0,39 pulgadas
(9 a 10 mm).
2. Insertar un destornillador con una punta de como máximo
0,015 x 0,1 pulgada (0,4 x 2,5 mm) en el orificio cuadrado.
3. Insertar el conductor en el orificio redondo correspondiente.
Extraer el destornillador. El conductor ahora está fijado en
el terminal.
Fig. 26 Colocación del conductor en el terminal de señal
6.3.5 Ajuste de las entradas analógicas, terminales 53 y 54
Los contactos A53 y A54 se encuentran detrás del panel de con-
trol y se utilizan para ajustar el tipo de señal de las dos entradas
analógicas.
El ajuste de fábrica de las entradas es la señal de tensión "U".
Quitar el panel de control para ajustar el contacto. Ver fig. 27.
Fig. 27 Ajuste del contacto A54 a señal "I" actual
TM03 9057 3207
TM03 9003 2807
TM03 9004 2807
TM03 9025 2807TM03 9026 2807
Si se conecta un sensor de 0/4-20 mA al terminal
54, la entrada debe ajustarse a la señal actual "I".
Desactivar el suministro eléctrico antes de ajus-
tar el A54.
TM03 9104 3407
