105

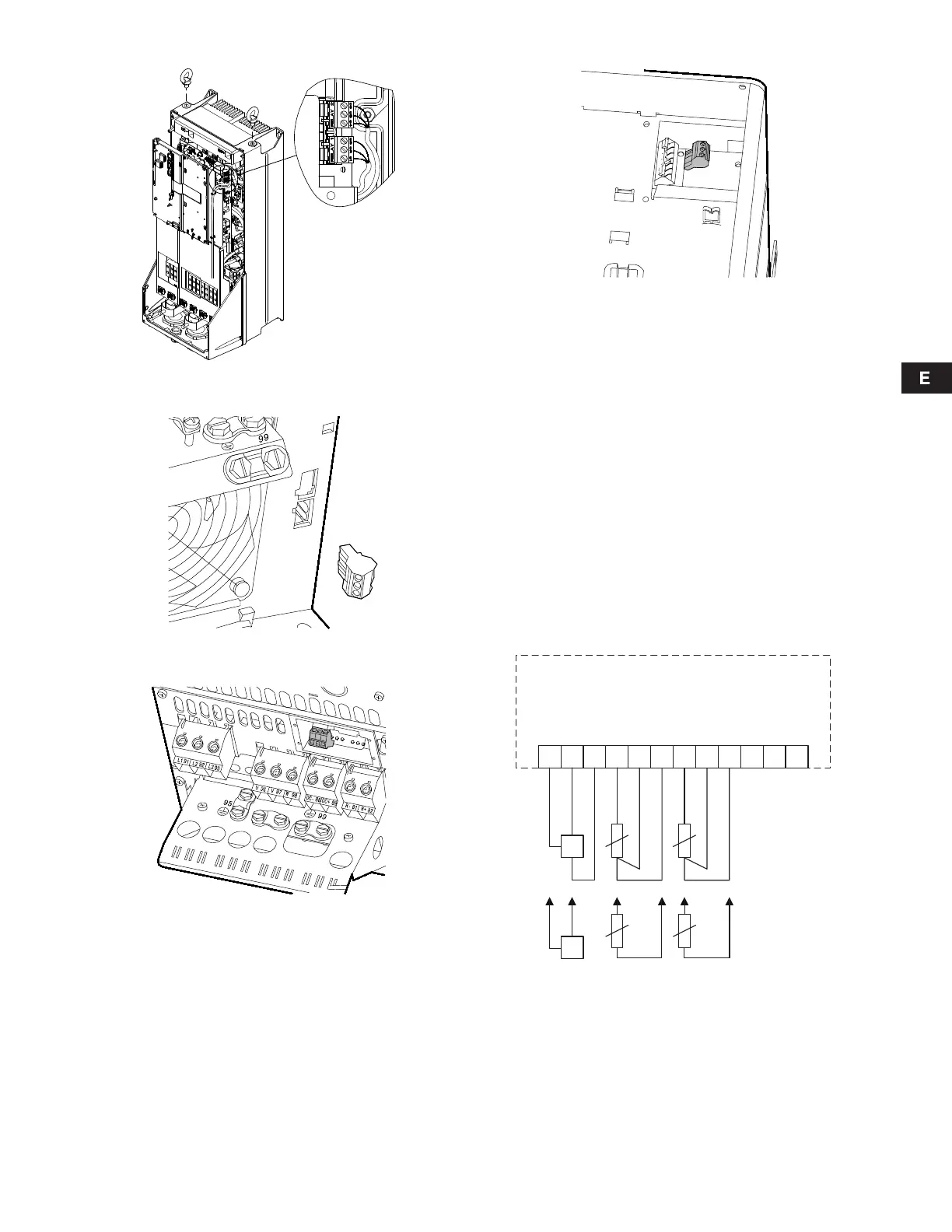

Fig. 33 Terminales para conexión de relé, C1 y C2
Fig. 34 Terminales para conexión de relé, B3
Fig. 35 Terminales para conexión de relé, B4
Fig. 36 Terminales para conexión de relé, C3 y C4, en la
esquina superior derecha del CUE
6.5 Conexión del módulo de entrada de sensor
MCB 114
El MCB 114 es una opción que ofrece entradas analógicas
adicionales para el CUE.
6.5.1 Configuración del MCB 114
El MCB 114 está equipado con tres entradas analógicas para
estos sensores:
• Un sensor adicional 0/4-20 mA. Ver sección 10.7.13 Sensor 2
(3.16).
• Dos sensores de temperatura Pt100/Pt1000 para medir la
temperatura de los cojinetes del motor o una temperatura
alternativa, como la temperatura del líquido. Ver secciones
10.7.18 Sensor de temperatura 1 (3.21) y 10.7.19 Sensor de
temperatura 2 (3.22).
Cuando se haya instalado el MCB 114, el CUE detectará automá-
ticamente si el sensor es Pt100 o Pt1000 cuando se active.
6.5.2 Esquema de conexiones eléctricas, MCB 114
Fig. 37 Esquema de conexiones eléctricas, MCB 114
TM03 9009 2807TM03 9442 4007TM03 9441 4007
TM03 9440 4007TM04 3273 3908
1 98765432
1
2
1
1
1
0
VDO
I IN
GND
TEMP
WIRE
GND
TEMP
WIRE
GND
+
-
+
