106
Los terminales 10, 11 y 12 no se utilizan.
6.6 Instalación EMC correcta
Esta sección ofrece directrices para una buena práctica cuando
se instale el CUE. Es necesario seguir estas directrices para
cumplir EN 61800-3, primer entorno.
• Utilizar sólo cables de señal y motor con una pantalla metálica
trenzada en aplicaciones sin filtro de salida.
• No hay requisitos especiales para los cables de alimentación,
aparte de los requisitos locales.
• Dejar la pantalla lo más cerca posible de los terminales de
conexión. Ver fig. 38.
• Hay que evitar terminar la pantalla retorciendo los extremos.
Ver fig. 39. Utilizar abrazaderas para cables o entradas para
cable roscadas en su lugar.
• Conectar la pantalla a tierra en ambos extremos tanto para
cables de señal como para cables de motor. Ver fig. 40.
Si el controlador no tiene abrazaderas para cables, conectar
sólo la pantalla al CUE. Ver fig. 41.
• Evitar cables de señal y motor sin apantallar en cuadros
eléctricos con convertidores de frecuencia.
• Dejar el cable del motor lo más corto posible en aplicaciones
sin filtro de salida para limitar el nivel de ruido y minimizar las
corrientes de fuga.
• Los tornillos para conexiones a tierra siempre deben estar
apretados, haya un cable conectado o no.
• Si es posible, mantener separados en la instalación los cables
principales, los cables del motor y los cables de señal.
Otros métodos de instalación pueden dar resultados de EMC
similares si se siguen las directrices anteriores para buena
práctica.

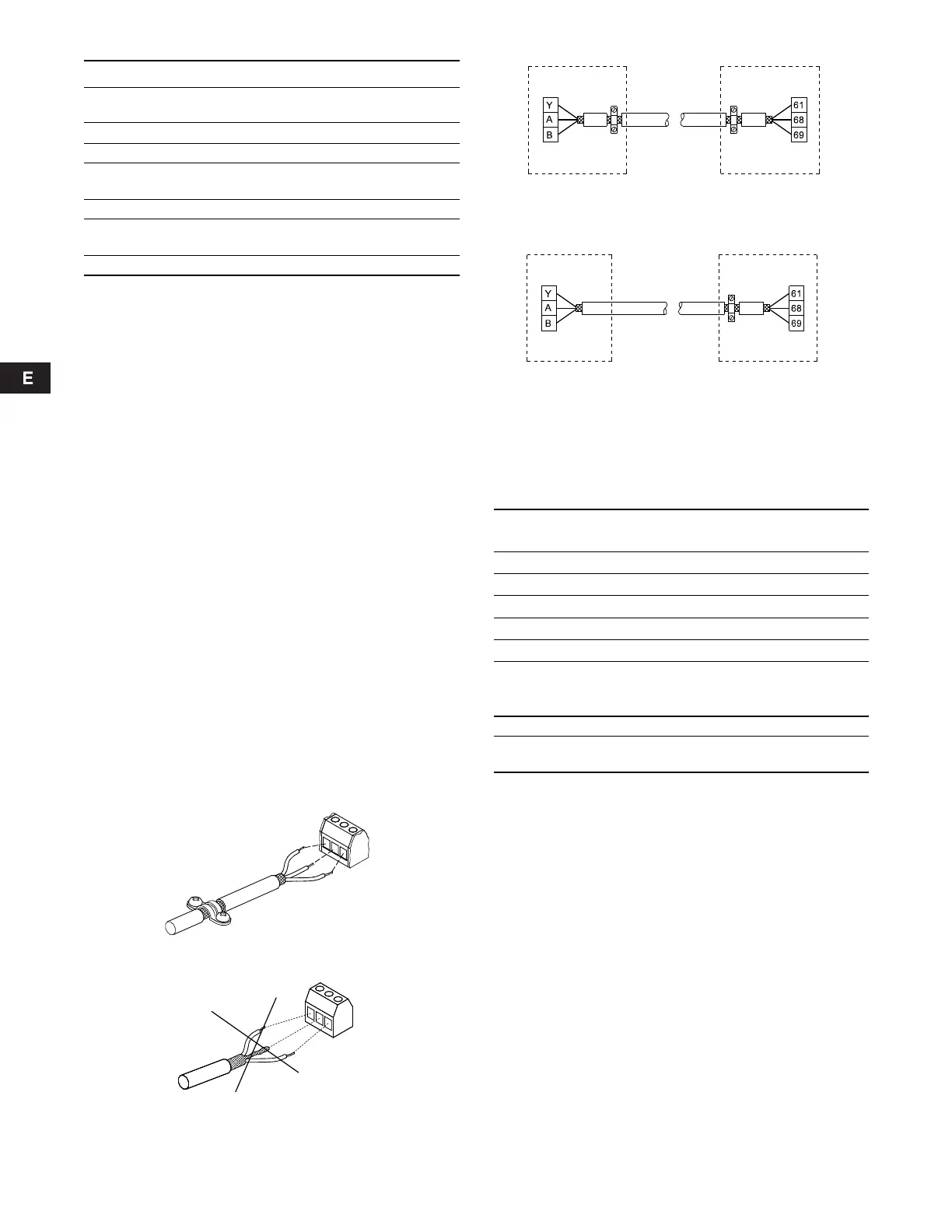

Fig. 38 Ejemplo de cable pelado con pantalla
Fig. 39 No retorcer los extremos de la pantalla
Fig. 40 Ejemplo de conexión de un cable de bus de
3 conductores con pantalla conectada en ambos
extremos
Fig. 41 Ejemplo de conexión de un cable de bus de
3 conductores con pantalla conectado en el CUE
(controlador sin abrazaderas para cables)
6.7 Filtros RFI
Para cumplir los requisitos de EMC, el CUE viene con los
siguientes tipos de filtro para interferencias de radiofrecuencia
integrados (RFI):
* Entrada monofásica - salida trifásica.
Descripción de tipos de filtro RFI
Los tipos de filtro RFI son conformes a EN 61800-3.
6.7.1 Equipo de categoría C3
• Este tipo de sistema de toma de fuerza (PDS) no está conce-
bido para ser usado en una red pública de baja tensión que
abastezca a edificios de viviendas.
• Deben esperarse radiointerferencias si se utiliza en una red
de dicho tipo.
6.8 Filtros de salida
Los filtros de salida se utilizan para reducir la carga de tensión en
los devanados del motor y la carga en el sistema de aislamiento
del motor, así como para reducir el ruido acústico del motor
accionado por convertidor de frecuencia.
Hay disponibles dos tipos de filtro de salida como accesorios
para el CUE:
• Filtros dU/dt
• filtros de onda sinusoidal.
Terminal Tipo Función
1 (VDO)
+24 V
salida
Suministro al sensor
2 (I IN) AI 3 Sensor 2, 0/4-20 mA
3 (GND) GND Tierra para entrada analógica
4 (TEMP)
5 (WIRE)
AI 4 Sensor de temperatura 1, Pt100/Pt1000
6 (GND) GND Tierra para sensor de temperatura 1
7 (TEMP)
8 (WIRE)
AI 5 Sensor de temperatura 2, Pt100/Pt1000
9 (GND) GND Tierra para sensor de temperatura 2
TM02 1325 0901TM03 8812 2507
TM03 8732 2407TM03 8731 2407
Tensión Potencia típica del eje P2
Tipo de filtro
RFI
1 x 200-240 V* 1,5 a 10 CV C1
3 x 200-240 V 1 a 60 CV C1
3 x 380-500 V 0,75 a 125 CV C1
3 x 525-600 V 1 a 10 CV C3
3 x 525-690 V 15 a 125 CV C3
C1: Para uso en zonas domésticas
C3:
Para uso en zonas industriales con transformador de baja
tensión propio
