96
4. Identificación
4.1 Placa de características
El CUE puede identificarse mediante la placa de características.
A continuación se muestra un ejemplo.

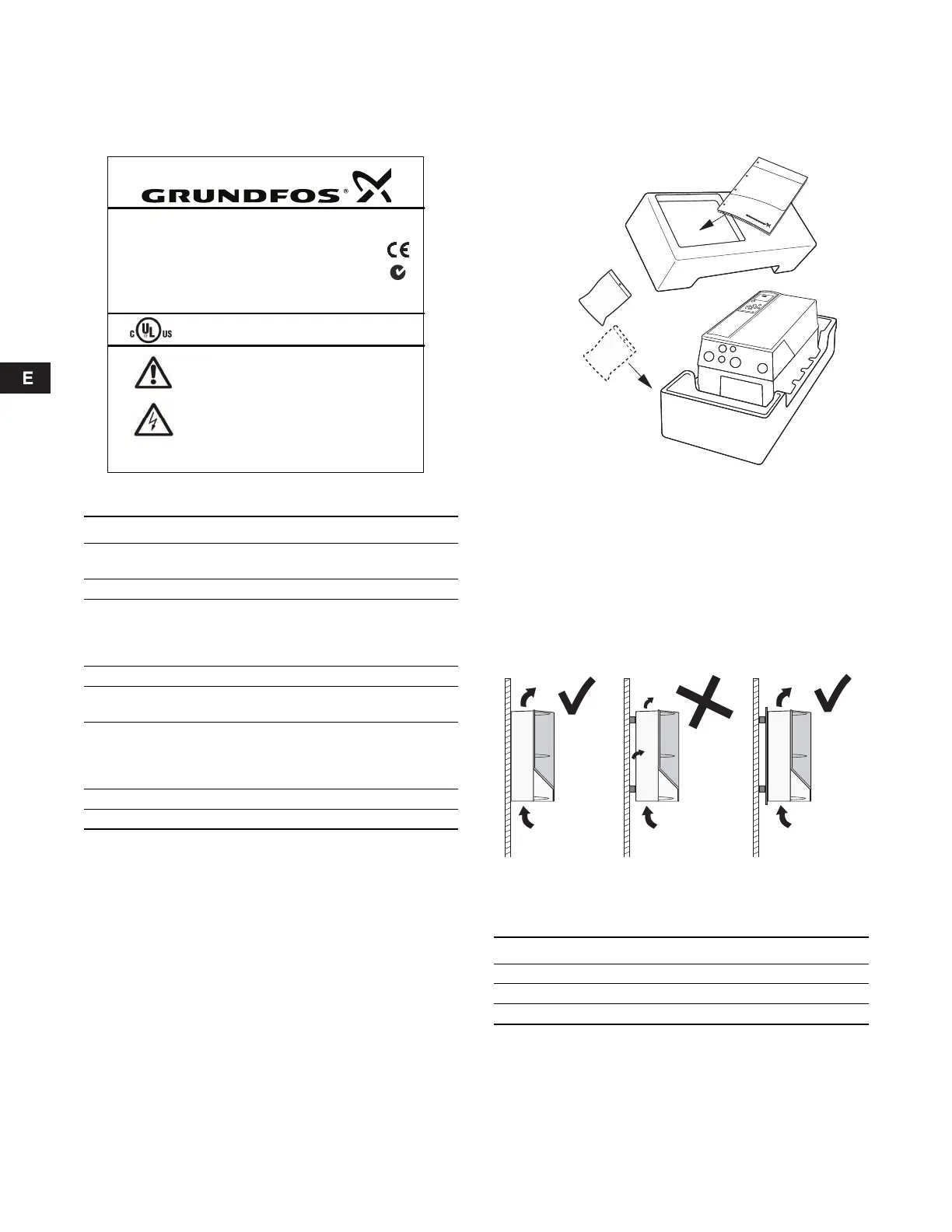

Fig. 1 Ejemplo de placa de características
4.2 Etiqueta de embalaje
El CUE también puede identificarse por medio de la etiqueta del
embalaje.
5. Instalación mecánica
Los tamaños de cuadros individuales del CUE se caracterizan
por sus carcasas. La tabla de la sección 16.1 muestra la relación
entre el grado de protección y el tipo de carcasa.
5.1 Recepción y almacenamiento
Comprobar en el momento de la recepción que el embalaje está
intacto, y que la unidad está completa. En caso de daños durante
el transporte, contactar con la compañía de transporte para recla-
mar.
Hay que tener en cuenta que el CUE se entrega en un embalaje
que no es adecuado para almacenamiento al aire libre.
5.2 Transporte y desembalaje
El CUE sólo debe desembalarse en el lugar de instalación para
evitar daños durante el transporte al mismo.
El embalaje contiene bolsa(s) de accesorios, documentación y
la unidad propiamente dicha. Ver fig. 2.
Fig. 2 Embalaje del CUE
5.3 Requisitos de espacio y circulación de aire
Las unidades CUE pueden montarse una al lado de la otra pero,
ya que se necesita una circulación de aire suficiente para refrige-
rar, deben cumplirse los siguientes requisitos:
• Suficiente espacio libre por encima y por debajo del CUE.
Ver la siguiente tabla.
• Temperatura ambiente hasta 50 °C.
• Colgar el CUE directamente en la pared, o fijarlo con una
placa posterior. Ver fig. 3.
Fig. 3 CUE colgado directamente en la pared o fijado con
una placa posterior
Espacio libre necesario por encima y por debajo del CUE
Para información sobre la carcasa, ver la tabla de la sección
16.1.
TM04 3272 3808
Texto Descripción
T/C:
CUE (nombre de producto)
202P1M2... (código interno)
Prod. no: Código: 12345678
S/N:
Número de serie: 123456G234
Los tres últimos dígitos indican la fecha de
fabricación: 23 es la semana, y 4 es el año
2004.
1,5 kW Potencia típica del eje en el motor
IN:
Tensión de alimentación, frecuencia e
intensidad de entrada máxima
OUT:
Tensión del motor, frecuencia e intensidad
máxima de salida. La frecuencia de salida
máxima normalmente depende del tipo de
bomba.
CHASSIS/IP20 Grado de protección
Tamb. Temperatura ambiente máxima
T/C: CUE202P1M2T5E20H1BXCXXXSXXXXAXBXCXXXXDX
Prod. no: 12345678
S
N: 123456G234
IN: 3x380-500 V 50/60Hz 3.7A
OUT: 3x0-Vin 0-100Hz 4.1 A 2.8 kV
CHASSIS/IP20 Tamb. 45C/122F
IIIIIIIIIIIBAR CODEIIIIIIIIIII
MADE IN DENMARK
Listed 76X1 E134261 Ind. Contr. Eq.
See manual for prefuse
CAUTION:
SEE MANUAL
VOIR MANUEL
WARNING:
STORED CHARGE DO NOT TOUCH UNTIL
4 MIN AFTER DISCONNECTION
CHARGE RESIDUELLE, ATTENDRE
4 MIN APRES DECONNEXION
1.5 kW (400V)
TM03 8857 2607TM03 8859 2607
Carcasa Espacio [pulgadas]
A2, A3, A5 3,9
B1, B2, B3, B4, C1, C3 7,9
C2, C4 8,9
Bolsa(s) de
accesorios
Documentación
