128

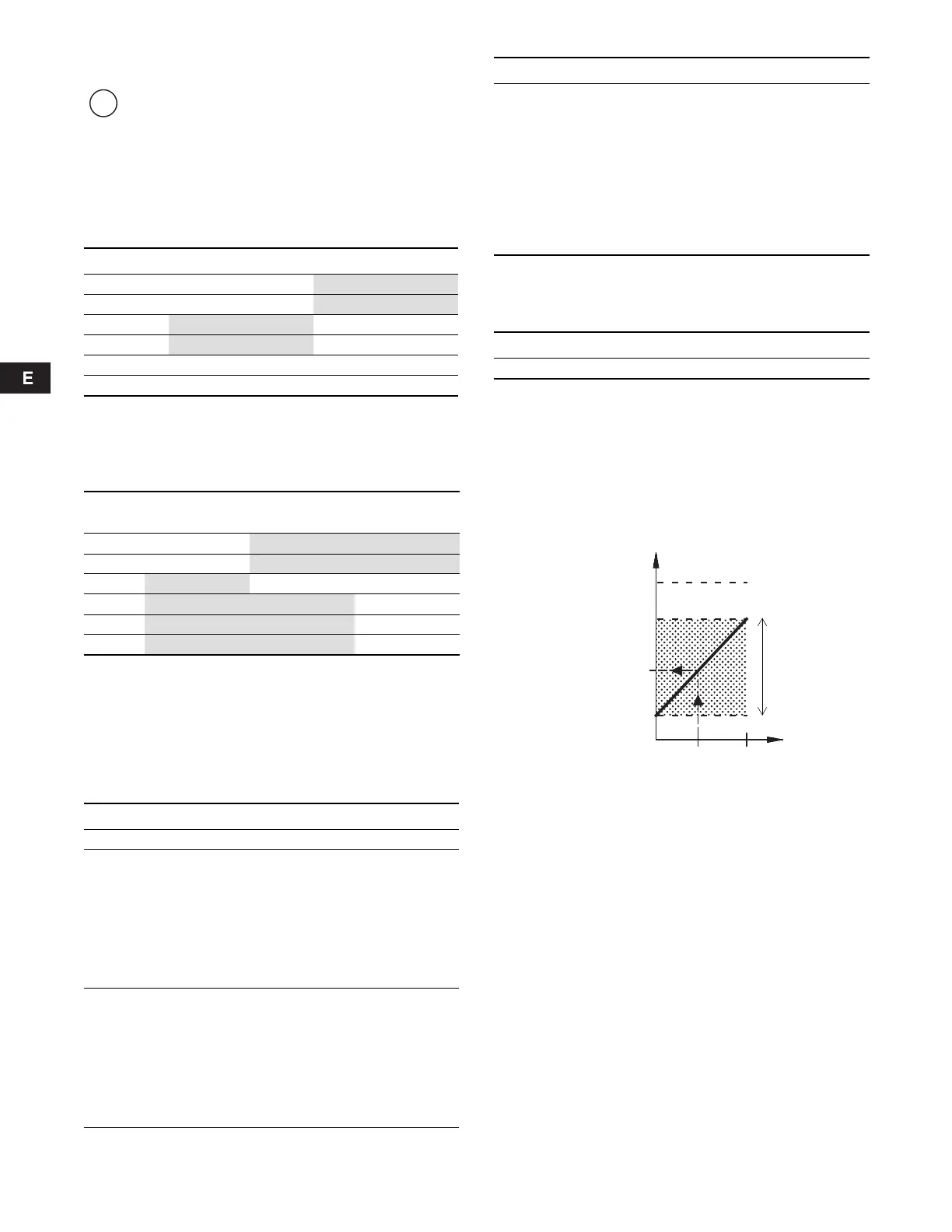

12. Prioridad de ajustes
El CUE puede controlarse de varias formas al mismo tiempo.
Si hay dos o más modos de funcionamiento activos al mismo
tiempo, prevalecerá el modo de funcionamiento con la prioridad
más alta.
12.1 Control sin señal de bus, modo de
funcionamiento local
Ejemplo: Si se ha activado una señal externa en el modo de
funcionamiento Máx., sólo será posible parar la bomba.
12.2 Control con señal de bus, modo de
funcionamiento por control remoto
Ejemplo: Si la señal de bus ha activado el modo de funciona-
miento Máx., sólo será posible parar la bomba.
13. Señales de control externas
13.1 Entradas digitales
El resumen muestra funciones relacionadas con contacto
cerrado.
No debe seleccionarse la misma función para más de una
entrada. Ver fig. 21.
13.2 Punto de ajuste externo
Se puede fijar a distancia el punto de ajuste mediante la conexión
de un transmisor de señal analógica a la entrada del punto de
ajuste (terminal 53).
Bucle abierto
En modo de control Bucle abierto (curva constante), se puede
fijar el punto de ajuste real externamente dentro del intervalo
entre la curva mín. y el punto de ajuste fijado mediante el menú
del CUE. Ver fig. 56.
Fig. 56 Relación entre el punto de ajuste propiamente dicho y
la señal del punto de ajuste externo en el modo de
control de bucle abierto
El botón on/off tiene la prioridad más alta. En estado
"off", el funcionamiento de la bomba no es posible.
Prioridad Menú del CUE Señal externa
1 Parada
2Máx.
3 Parada
4
Máx.
5 Mín. Mín.
6 Normal Normal
Priori-
dad
Menú del CUE Señal externa Señal de bus
1Parada
2Máx.
3 Parada Parada
4
Máx.
5
Mín.
6
Normal
Terminal Tipo Función
18 DI 1 • Arranque/parada de la bomba
19 DI 2
• Mín. (curva mín.)
•Máx. (curva máx.)
• Fallo ext. (fallo externo)
• Interruptor de caudal
• Reseteo alarma
• Funcionamiento en seco
(de sensor externo)
•No activo.
32 DI 3
• Mín. (curva mín.)
•Máx. (curva máx.)
• Fallo ext. (fallo externo)
• Interruptor de caudal
• Reseteo alarma
• Funcionamiento en seco
(de sensor externo)
•No activo.
33 DI 4
• Mín. (curva mín.)
• Máx. (curva máx.)
• Fallo ext. (fallo externo)
• Interruptor de caudal
• Reseteo alarma
• Funcionamiento en seco
(de sensor externo).
• Caudal acumulado
(caudal de impulsos)
•No activo.
Terminal Tipo Función
53 AI 1 • Punto de ajuste externo (0-10 V)
TM03 8856 2607
Terminal Tipo Función
Punto de ajuste
Curva máx.
Punto de ajuste,
menú del CUE
Curva mín.
Señal externa del punto de ajuste
Punto de ajuste actual
010 V
Intervalo del
punto de
ajuste real
Grundfos.bk Page 128 Friday, July 30, 2010 10:10 PM
