82
12. Priorité des réglages
Le CUE peut être régulé simultanément de différentes manières.
Si 2 modes de fonctionnement ou plus sont actifs simultanément,
le mode de fonctionnement à priorité la plus élevée est en
vigueur.
12.1 Régulation sans signal bus, mode de
fonctionnement local
Exemple : Si un signal externe active le mode de fonctionnement
Max., seul un arrêt de la pompe est possible.
12.2 Régulation avec signal bus, mode de
fonctionnement régulé à distance
Exemple : Si un signal bus active le mode de fonctionnement
Max., seul un arrêt de la pompe est possible.
13. Signaux de régulation externes
13.1 Entrées numériques
Vue d'ensemble des fonctions en relation avec un contact fermé.
La même fonction ne doit pas être sélectionnée pour plus d'une
entrée. Voir fig. 21.
13.2 Point consigne externe
Le point consigne peut se régler à distance en branchant un
transmetteur de signal analogique à l'entrée du point consigne
(borne 53).
Boucle ouverte
En mode régulation Boucle ouverte (courbe constante), le point
consigne réel peut se régler de façon externe, dans la plage
allant de la courbe min. au point consigne réglé, via le menu
CUE. Voir fig. 56.

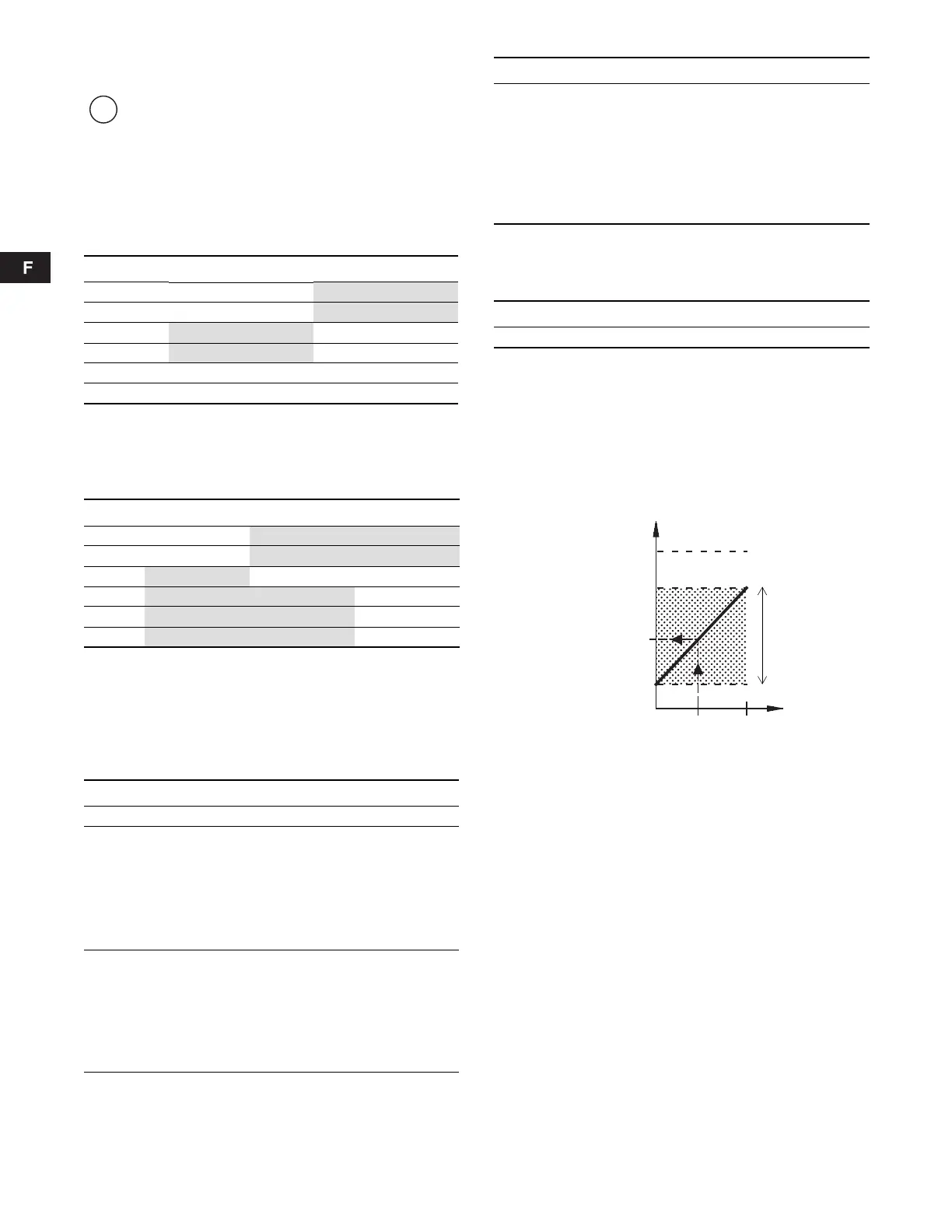

Fig. 56 Relation entre le point consigne réel et le signal
externe du point consigne, en mode de régulation
boucle ouverte
Le bouton marche/arrêt a priorité absolue. En posi-
tion "arrêt", le fonctionnement de la pompe est
impossible.
Priorité Menu CUE Signal externe
1Arrêt
2Max.
3 Arrêt
4
Max.
5 Min. Min.
6 Normal Normal
Priorité Menu CUE Signal externe Signal bus
1Arrêt
2Max.
3 Arrêt Arrêt
4
Max.
5
Min.
6
Normal
Borne Type Fonction
18 DI 1 • Marche/arrêt de la pompe
19 DI 2
•Min. (courbe min.)
•Max. (courbe max.)
• Défaut ext. (défaut externe)
•Flussostat (fluxostat)
• Réinitialisation alarme
• Marche à sec (depuis capteur externe)
•Inactif.
32 DI 3
•Min. (courbe min.)
•Max. (courbe max.)
• Défaut ext. (défaut externe)
•Flussostat (fluxostat)
• Réinitialisation alarme
• Marche à sec (du capteur externe)
•Inactif.
33 DI 4
• Min. (courbe min.)
• Max. (courbe max.)
• Défaut ext. (défaut externe)
•Flussostat (fluxostat)
• Réinitialisation alarme
• Marche sec (du capteur externe)
• Débit cumulé (débit impulsion)
•Inactif.
Borne Type Fonction
53 AI 1 • Point consigne externe (0-10 V)
TM03 8856 2607
Borne Type Fonction
Point consigne
Courbe max.
Point consigne,
menu CUE
Courbe min.
Signal externe du point consigne
Point consigne réel
010 V
Plage point
consigne réel
Grundfos.bk Page 82 Friday, July 30, 2010 10:10 PM
