67

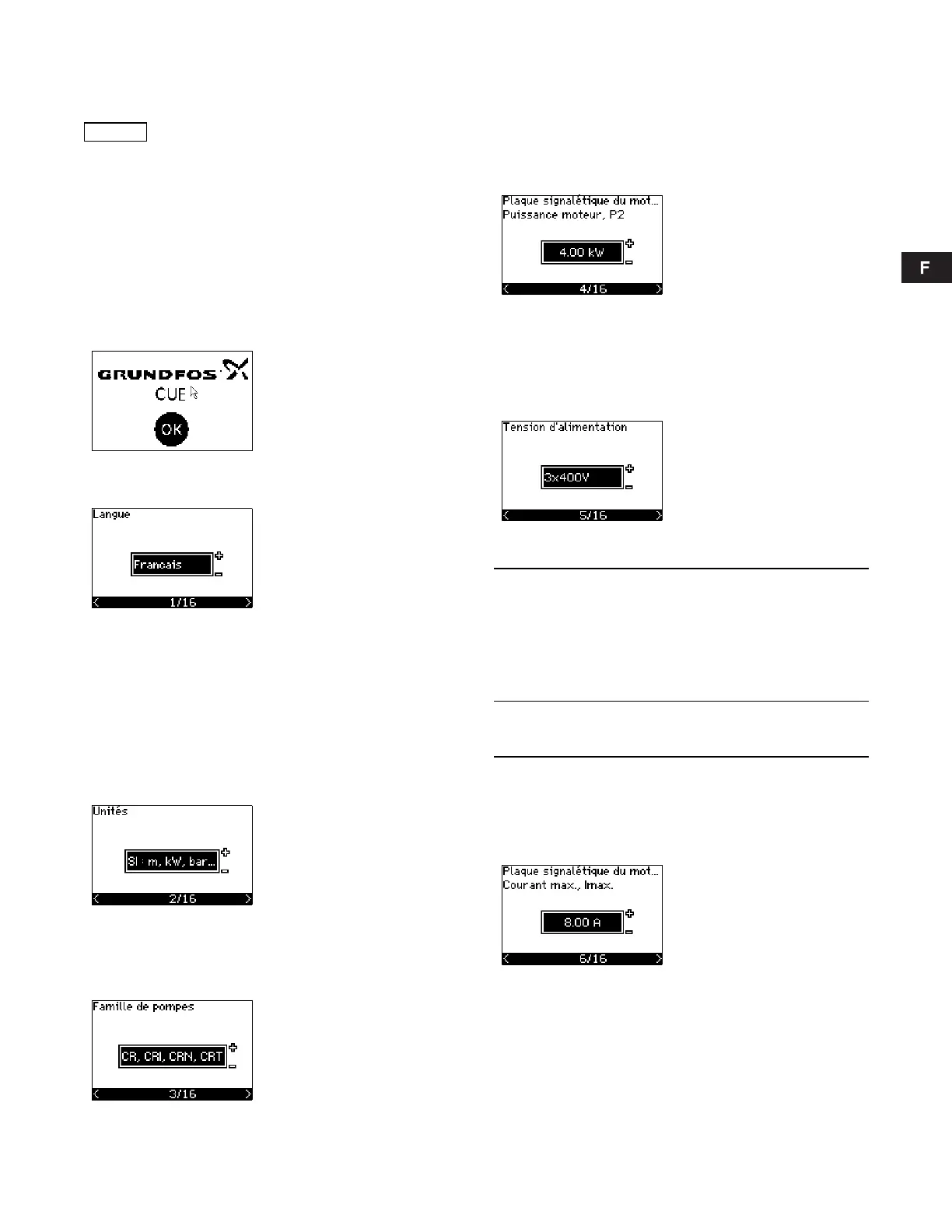

10.3 Guide de mise en service
Utiliser le guide de mise en service pour les réglages généraux
du CUE, y compris le réglage du sens de rotation correct.
Le guide de mise en service démarre pour la première fois quand
le CUE est branché à la tension d'alimentation. Il peut être
redémarré dans le menu GÉNÉRALITÉS. Dans ce cas, tous les
réglages effectués sont effacés.
Les listes précédées d'un point indiquent les réglages possibles.
Les réglages usine sont indiqués en gras.
10.3.1 Écran d'accueil
• Appuyer sur OK. Le guide de mise en service démarre.
10.3.2 Langue (1/16)
Sélectionner la langue utilisée à l'écran
10.3.3 Unités (2/16)
Sélectionner les unités utilisées à l'écran :
• SI : m, kW, bar...
• US: ft, HP, psi...
10.3.4 Famille de pompes (3/16)
Sélectionner la famille de pompes conformément à la plaque
signalétique de la pompe :
• CR, CRI, CRN, CRT
• SP, SP-G, SP-NE
• ...
Sélectionner "Autre" si le type de pompe n'est pas sur la liste.
10.3.5 Puissance moteur nominale (4/16)
Régler la puissance moteur nominale, P2, conformément à
la plaque signalétique du moteur :
• 0,55 à 90 kW (0,75 à 125 HP).
La plage de réglage est fonction de la dimension et le réglage
usine correspond à la puissance nominale du CUE.
10.3.6 Tension d'alimentation(5/16)
Sélectionner la tension d'alimentation conformément à la tension
d'alimentation nominale du site d'installation.
* entrée monophasée - sortie triphasée.
La plage de réglage dépend du type de CUE et les réglages
usine correspondent à la tension d'alimentation nominale du
CUE.
10.3.7 Courant moteur max. (6/16)
Régler le courant du moteur maximal conformément à la plaque
signalétique du moteur :
• 0 à 999 A.
La plage de réglage dépend du type de CUE et les réglages
usine correspondent à un courant du moteur typique à la puis-
sance de moteur sélectionnée.
Vérifier que l'équipement branché est prêt pour
la mise en service et que le CUE est branché à
l'alimentation secteur.
Disposer à portée de main des données de la
plaque signalétique du moteur, de la pompe et
du CUE.
• Anglais UK
• Anglais US
• Allemand
• Français
• Italien
• Espagnol
• Portugais
•Grec
• Néerlandais
• Suédois
• Finnois
• Danois
• Polonais
•Russe
• Hongrois
• Tchèque
• Chinois
• Japonais
• Coréen.
Unité 1 x 200-240 V*
• 1 x 200 V
• 1 x 208 V
• 1 x 220 V
• 1 x 230 V
• 1 x 240 V.
Unité 3 x 200-240 V
• 3 x 200 V
• 3 x 208 V
• 3 x 220 V
• 3 x 230 V
• 3 x 240 V.
Unité 3 x 380-500 V
• 3 x 380 V
• 3 x 400 V
• 3 x 415 V
• 3 x 440 V
• 3 x 460 V
• 3 x 500 V.
Unité 3 x 525-600 V
• 3 x 575 V.
Unité 3 x 525-690 V
• 3 x 575 V
• 3 x 690 V.
