10.6 Menú ESTADO
Las pantallas que aparecen en este menú son sólo pantallas de
estado. No se pueden cambiar o ajustar los valores.
La tolerancia de los valores visualizados está indicada debajo de
cada pantalla. Las tolerancias están indicadas como referencia
en % de los valores máximos de los parámetros.

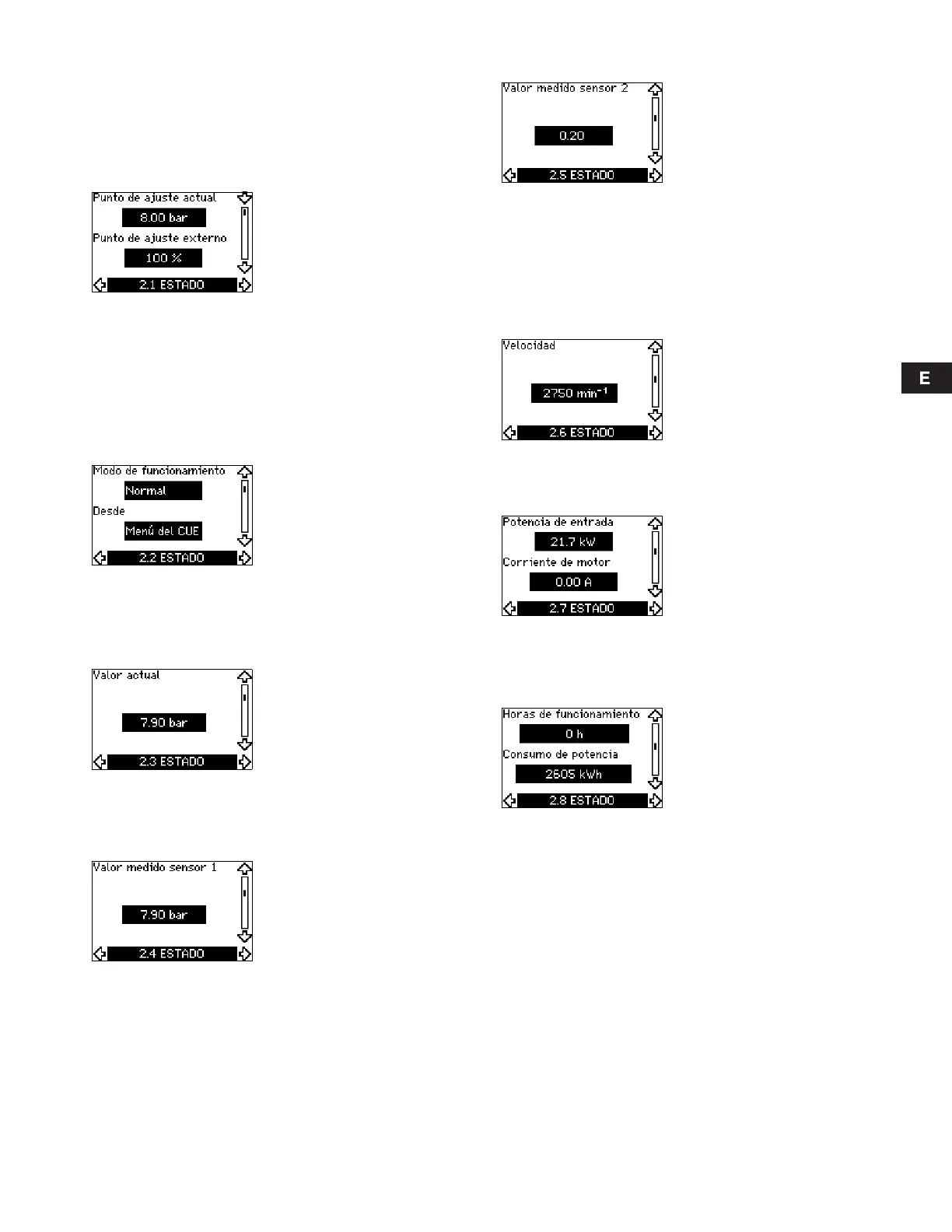

10.6.1 Punto de ajuste real (2.1)
Esta pantalla muestra el punto de ajuste real y el punto de ajuste
externo.
El punto de ajuste real se muestra en unidades del sensor de
retroalimentación.
El punto de ajuste externo se muestra en un intervalo de
0-100 %. Si la influencia del punto de ajuste externo está des-
activada, se muestra el valor 100 %. Ver sección 13.2 Punto de
ajuste externo.
10.6.2 Modo de funcionamiento (2.2)
Esta pantalla muestra el modo de funcionamiento actual (Normal,
Parada, Mín., o Máx.). Muestra además dónde se eligió este
modo de funcionamiento (Menú del CUE, Bus, Externo o Botón
on/off).
10.6.3 Valor real (2.3)
Esta pantalla muestra el valor real controlado.
Si ningún sensor está conectado al CUE, "–" aparece en
la pantalla.
10.6.4 Valor medido, sensor 1 (2.4)
Esta pantalla muestra el valor real medido por el sensor 1
conectado al terminal 54.
Si ningún sensor está conectado al CUE, "–" aparece en la
pantalla.
10.6.5 Valor medido, sensor 2 (2.5)
Esta pantalla sólo se muestra si se ha instalado un módulo de
entrada de sensor MCB 114.
Esta pantalla muestra el punto de medición y el valor real medido
por el sensor de temperatura Pt100/Pt1000 1 conectado al
MCB 114.
Si ningún sensor está conectado al CUE, "–" aparece en
la pantalla.
10.6.6 Velocidad (2.6)
Tolerancia: ± 5 %
Esta pantalla muestra la velocidad actual de la bomba.
10.6.7 Potencia de entrada e intensidad del motor (2.7)
Tolerancia: ± 10 %
Esta pantalla muestra la potencia de entrada real de la bomba
en W o kW y la intensidad real del motor en Amperios [A].
10.6.8 Horas de funcionamiento y consumo de energía (2.8)
Tolerancia: ± 2 %
Esta pantalla muestra el número de horas de funcionamiento y
el consumo de energía. El valor de las horas de funcionamiento
es un valor acumulado y no se puede restablecer. El valor del
consumo de potencia es un valor acumulado calculado desde la
primera puesta en marcha de bomba y no se puede restablecer.
