120

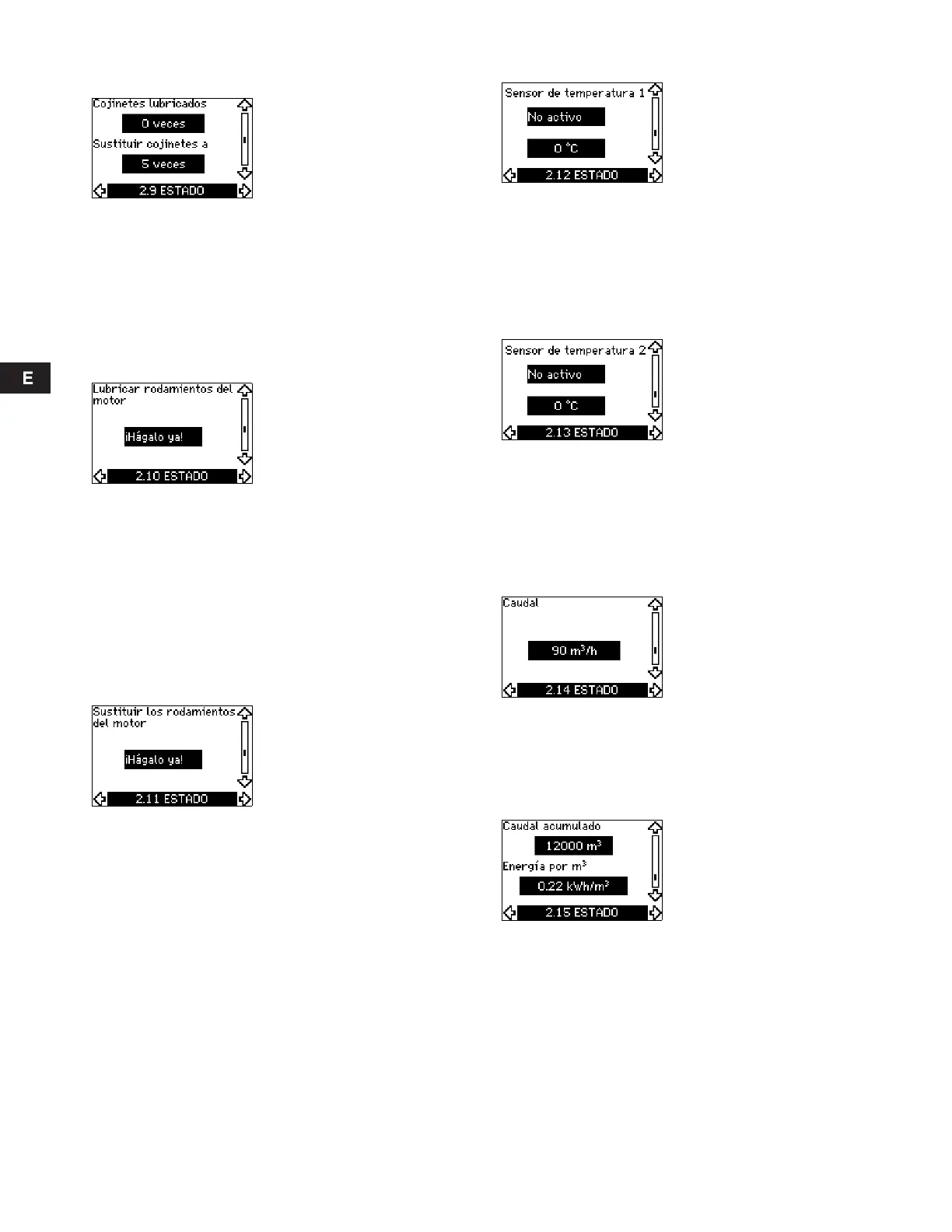

10.6.9 Estado de lubricación de los rodamientos de motor
(2.9)
Esta pantalla muestra cuántas veces ha dado el usuario la infor-
mación de lubricación y cuándo sustituir los rodamientos del
motor.
Cuando se hayan vuelto a lubricar los rodamientos de motor,
confirmar esta acción en el menú INSTALACIÓN. Ver sección
10.7.17 Confirmación de la lubricación/sustitución de los roda-
mientos del motor (3.20). Cuando se confirme la lubricación,
la cifra de la pantalla de arriba aumentará en uno.
10.6.10 Tiempo hasta nueva lubricación de los rodamientos
de motor (2.10)
Esta pantalla sólo se muestra si no se muestra la pantalla 2.11.
Esta pantalla muestra cuándo volver a lubricar los rodamientos
de motor. El controlador vigila el patrón de funcionamiento de la
bomba y calcula el periodo entre las lubricaciones de los roda-
mientos. Si cambia el patrón de funcionamiento, el tiempo calcu-
lado hasta la lubricación también puede cambiar.
El tiempo estimado hasta nueva lubricación tiene en cuenta si la
bomba ha estado funcionando con velocidad reducida.
Ver sección 10.7.17 Confirmación de la lubricación/sustitución de
los rodamientos del motor (3.20).
10.6.11 Tiempo hasta la sustitución de los rodamientos de
motor (2.11)
Esta pantalla sólo se muestra si no se muestra la pantalla 2.10.
Esta pantalla muestra cuándo sustituir los rodamientos de motor.
El controlador vigila el patrón de funcionamiento de la bomba y
calcula el periodo entre las sustituciones de los rodamientos.
El tiempo estimado hasta la sustitución de los rodamientos del
motor tiene en cuenta si la bomba ha estado funcionando con
velocidad reducida.
Ver sección 10.7.17 Confirmación de la lubricación/sustitución de
los rodamientos del motor (3.20).
10.6.12 Sensor de temperatura 1 (2.12)
Esta pantalla sólo se muestra si se ha instalado un módulo de
entrada de sensor MCB 114.
Esta pantalla muestra el punto de medición y el valor real medido
por el sensor de temperatura Pt100/Pt1000 1 conectado al
MCB 114. El punto de medición se selecciona en la pantalla 3.21.
Si ningún sensor está conectado al CUE, "–" aparece en
la pantalla.
10.6.13 Sensor de temperatura 2 (2.13)
Esta pantalla sólo se muestra si se ha instalado un módulo de
entrada de sensor MCB 114.
Esta pantalla muestra el punto de medición y el valor real medido
por el sensor de temperatura Pt100/Pt1000 2 conectado al
MCB 114. El punto de medición se selecciona en la pantalla 3.22.
Si ningún sensor está conectado al CUE, "–" aparece en la
pantalla.
10.6.14 Caudal (2.14)
Esta pantalla sólo se muestra si se ha configurado un
caudalímetro.
Esta pantalla muestra el valor real medido por un caudalímetro
conectado a la entrada de impulsos digital (terminal 33) o a la
entrada analógica (terminal 54).
10.6.15 Caudal acumulado (2.15)
Esta pantalla sólo se muestra si se ha configurado un caudalí-
metro.
Esta pantalla muestra el valor del caudal acumulado y la energía
específica para la transferencia del líquido bombeado.
La medida del caudal puede conectarse a la entrada de impulsos
digital (terminal 33) o a la entrada analógica (terminal 54).
Grundfos.bk Page 120 Friday, July 30, 2010 10:10 PM
