6.3.6 Conexión a la red GENIbus RS-485
Pueden conectarse una o más unidades CUE a una unidad de
control mediante GENIbus. Ver el ejemplo en la fig. 28.

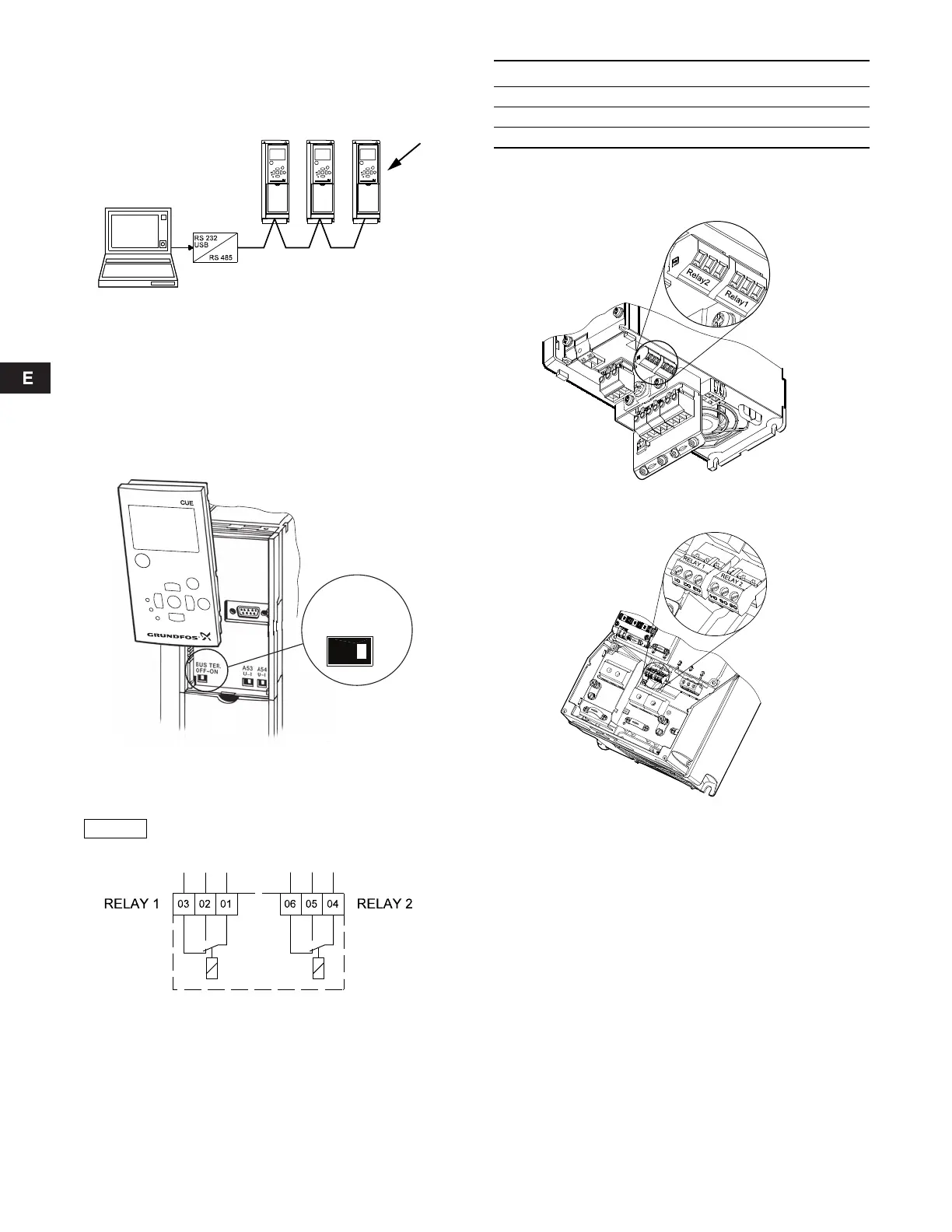

Fig. 28 Ejemplo de una red GENIbus RS-485
El potencial de referencia, GND, para la comunicación RS-485
(Y) debe estar conectado al terminal 61.
Si hay más de una unidad CUE conectada a una red GENIbus,
el contacto de terminación de los CUEs en ambos extremos de
la red debe ajustarse a "ON" (terminación del puerto RS-485).
El ajuste de fábrica del contacto de terminación está en "OFF"
(no terminado).
Extraer el panel de control para ajustar el contacto. Ver fig. 29.
Fig. 29 Ajuste del contacto de terminación a "ON"
6.4 Conexión de los relés de señal
Fig. 30 Terminales para relés de señal en estado normal
(no activados)
Acceso a relés de señal
Las salidas de relé están colocadas como se muestra en las
figs. 31 a 36.
Fig. 31 Terminales para conexión de relé, A2 y A3
Fig. 32 Terminales para conexión de relé, A5, B1 y B2
TM03 9005 2807TM03 9006 2807
Como medida de precaución, los cables de señal
deben estar separados de otros grupos mediante
aislamiento reforzado en toda su longitud.
TM03 8801 2507
Terminal Función
C 1 C 2 Común
NO 1 NO 2 Contacto normalmente abierto
NC 1 NC 2 Contacto normalmente cerrado
TM03 9007 2807TM03 9008 2807
