Bornes 10, 11 et 12 non utilisées.
6.6 Installation de CEM correcte
Ce paragr. indique les règles de bonnes pratiques pour l'installa-
tion du CUE. Suivre ces règles pour respecter la norme
EN 61800-3, premier environnement.
• Pour les applications sans filtre de sortie, utiliser uniquement
un moteur et des câbles de signaux à blindage métallique
tressé.
• Aucune exigence spéciale requise pour les câbles d'alimenta-
tion, mises à part les exigences locales.
• Placer le blindage le plus près possible des bornes de raccor-
dement. Voir fig. 38.
• Éviter d'aboutir le blindage avec des extrémités tordues.
Voir fig. 39. Utiliser plutôt des serre-câbles ou des entrées
de câble CEM vissées.
• Raccorder le blindage à la terre aux deux extrémités câbles de
signaux et câbles du moteur. Voir fig. 40. Si le régulateur n'a
pas de serre-câbles, raccorder seulement le blindage au CUE.
Voir fig. 41.
• Pour les armoires électriques à convertisseurs de fréquence,
éviter les câbles de signaux et les câbles de moteur non blin-
dés.
• Pour les applications sans filtre de sortie, raccourcir le plus
possible le câble du moteur pour limiter le niveau sonore et
minimiser les courants de fuite.
• Les vis de branchement à la terre doivent toujours être ser-
rées, avec ou sans câble branché.
• Les câbles secteur, moteur et signaux doivent si possible être
séparés dans l'installation.
Si les règles de bonnes pratiques ci-dessus sont suivies, d'autres
méthodes d'installation peuvent donner des résultats CEM identi-
ques.

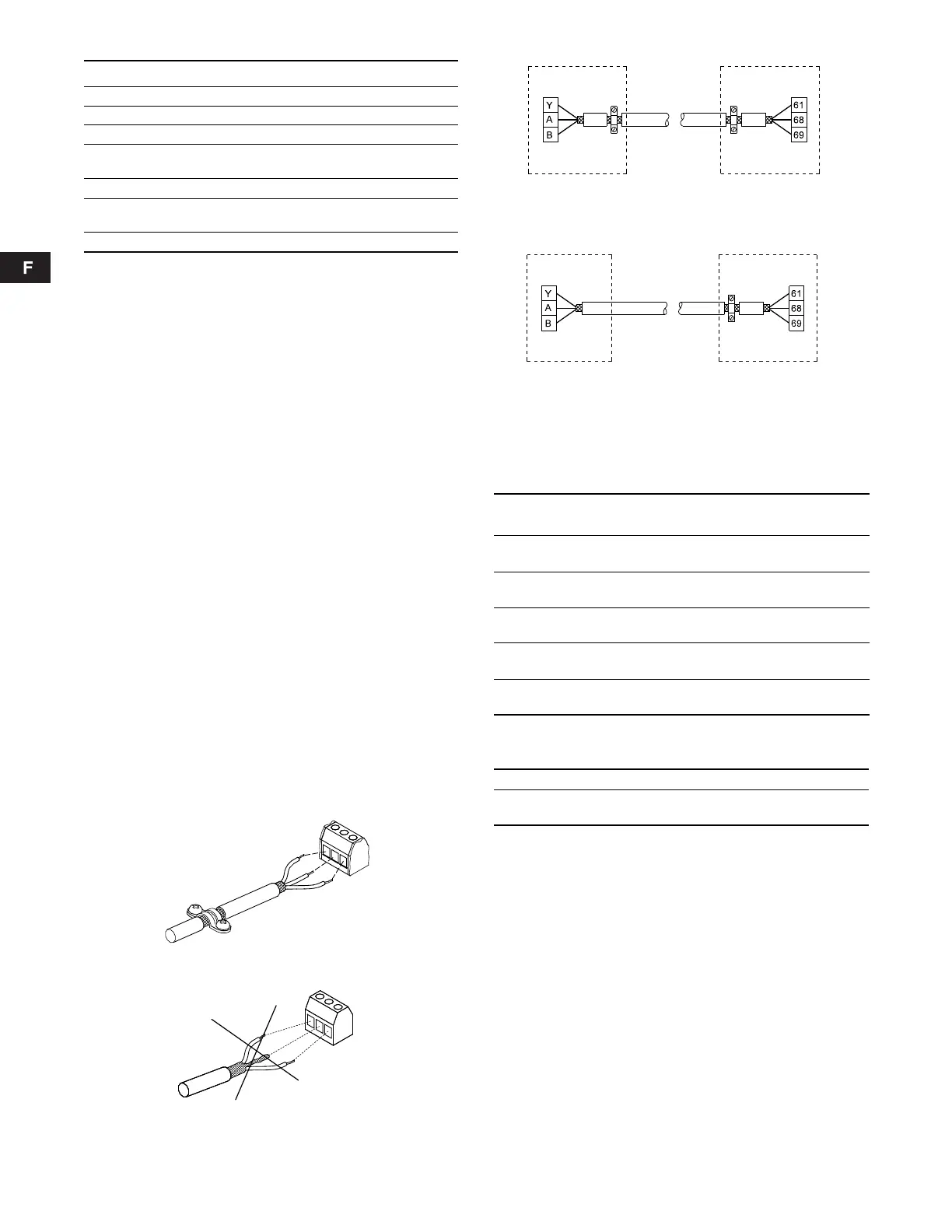

Fig. 38 Exemple de câble dégarni avec blindage
Fig. 39 Ne pas tordre les extrémités du blindage
Fig. 40 Exemple de branchement d'un câble de
synchronisation à 3 conducteurs, avec blindage
branché aux deux extrémités
Fig. 41 Exemple de branchement d'un câble de
synchronisation à 3 conducteurs, avec blindage
branché au CUE (régulateur sans serre-câbles)
6.7 Filtres RFI
Conformément aux exigences CEM, le CUE est fourni avec les
types de filtre anti-parasite intégré (RFI) suivants :
* entrée monophasée - sortie triphasée.
Description des types de filtre RFI
Types de filtre RFI conformes à la norme EN 61800-3.
6.7.1 Équipement de catégorie C3
• Ce système de prise de force (PDS) n'est pas prévu pour utili-
sation sur réseau public à basse tension alimentant des
locaux domestiques.
• Il faut s'attendre à des parasites lors de l'utilisation d'un tel
réseau.
Borne Type Fonction
1 (VDO) +24 V sortie Alimentation au capteur
2 (I IN) AI 3 Capteur 2, 0/4-20 mA
3 (GND) GND
Terre pour entrée analogique
4 (TEMP)
5 (WIRE)
AI 4 Capteur de température 1, Pt100/Pt1000
6 (GND) GND
Terre pour capteur de température 1
7 (TEMP)
8 (WIRE)
AI 5 Capteur de température 2, Pt100/Pt1000
9 (GND) GND
Terre pour capteur de température 2
TM02 1325 0901TM03 8812 2507
TM03 8732 2407TM03 8731 2407
Tension
Puissance à l'arbre typique
P2
Type de filtre
RFI
1 x 200-240 V*
1,1 à 7,5 kW
(1,5 à 10 CV)
C1
3 x 200-240 V
0,75 à 45 kW
(1 à 60 CV)
C1
3 x 380-500 V
0,55 à 90 kW
(0,75 à 125 CV)
C1
3 x 525-600 V
0,75 à 7,5 kW
(1 à 10 CV)
C3
3 x 525-690 V
11 à 90 kW
(15 à 125 CV)
C3
C1: Pour utilisation en zones domestiques
C3:
Pour utilisation en zones industrielles avec transformateur
basse tension privé
