16.2 Dimensiones principales y peso
1)
Las dimensiones son altura, anchura y profundidad máximas.
TM03 9000 2807
TM03 9002 2807

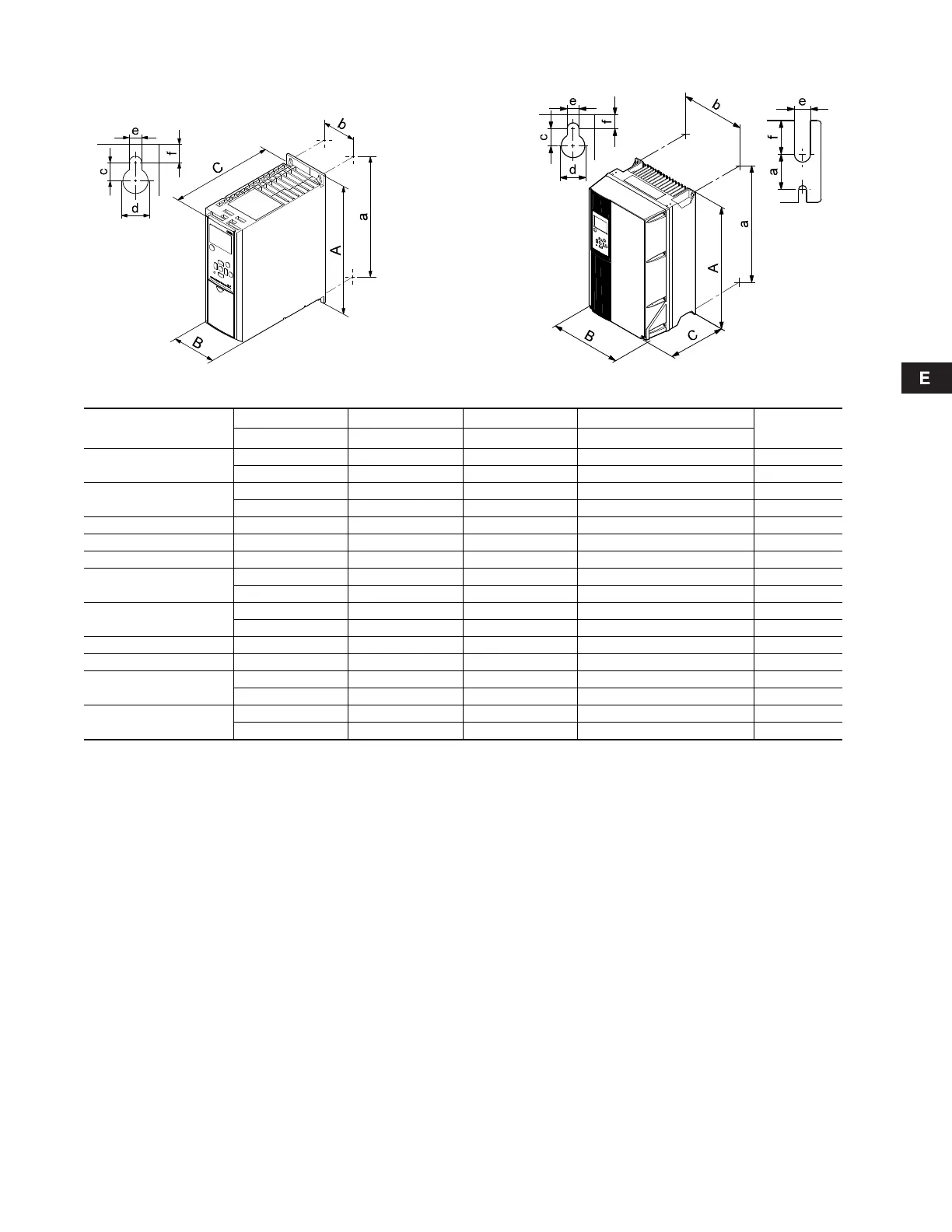

Fig. 59 Carcasas A2 y A3 Fig. 60 Carcasas A5, B1, B2, B3, B4, C1, C2, C3 y C4
Carcasa
Altura [in]
1)
Anchura [in]
1)
Profundidad [in]
1)
Orificios roscados [in]
Peso [lb]
AaBbC
C
2)
c ∅d ∅ef
A2 10,6 10,1 3,5 2,8 8,1 8,6 0,31 0,43 0,22 0,35 10,8
con opción IP21/NEMA1 14,8 13,8 3,5 2,8 8,1 8,6 0,31 0,43 0,22 0,35 11,7
A3 10,6 10,1 5,1 4,3 8,1 8,6 0,31 0,43 0,22 0,35 14,6
con opción IP21/NEMA1 14,8 13,8 5,1 4,3 8,1 8,6 0,31 0,43 0,22 0,35 15,4
A5 16,5 15,8 9,5 8,5 7,9 7,9 0,32 0,47 0,26 0,35 30,9
B1 18,9 17,9 9,5 8,3 10,2 10,2 0,47 0,75 0,35 0,35 50,7
B2 25,6 24,6 9,5 8,3 10,2 10,2 0,47 0,75 0,35 0,35 59,5
B3 15,7 15,0 6,5 5,5 9,8 10,3 0,31 0,47 0,27 0,31 26,5
con opción IP21/NEMA1 18,7 – 6,5 – 9,8 10,3 0,31 0,47 0,27 0,31 –
B4 20,5 19,5 9,1 7,9 9,5 9,5 – – 0,33 0,59 51,8
con opción IP21/NEMA1 26,4 – 10,0 – 9,7 9,7 – – 0,33 0,59 –
C1 26,8 25,5 12,1 10,7 12,2 12,2 0,47 0,75 0,35 0,39 99,2
C2 30,3 29,1 14,6 13,1 13,2 13,2 0,47 0,75 0,35 0,39 143
C3 21,7 20,5 12,1 10,6 13,1 13,1 – – 0,33 0,67 77,2
con opción IP21/NEMA1 29,7 – 13,0 – 13,3 13,3 – – 0,33 0,67 –
C4 26,0 24,8 14,6 13,0 13,1 13,1 – – 0,33 0,67 110
con opción IP21/NEMA1 37,4 – 15,4 – 13,3 13,3 – – 0,33 0,67 –
