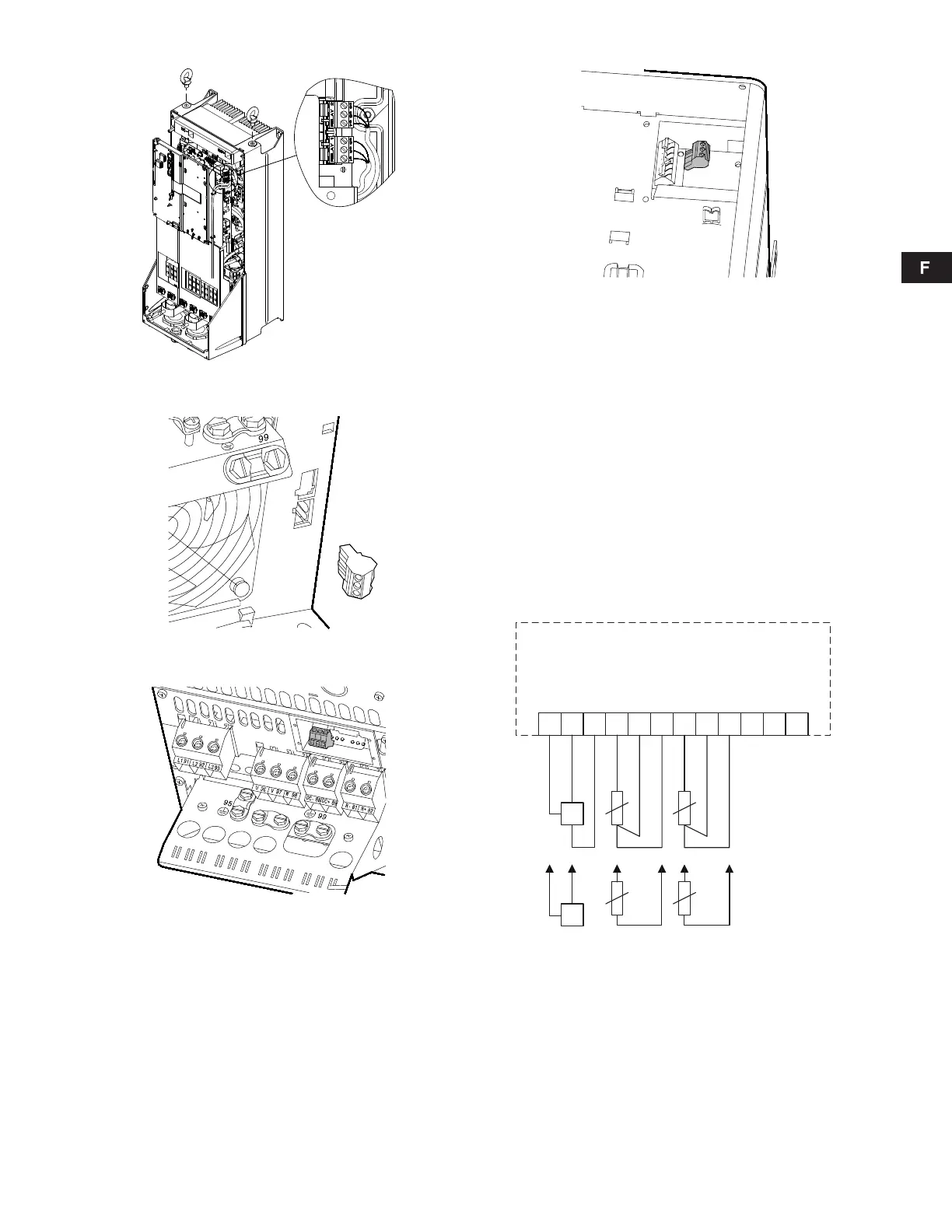

Fig. 33 Bornes pour branchement relais, C1 et C2
Fig. 34 Bornes pour branchement relais, B3
Fig. 35 Bornes pour branchement relais, B4
Fig. 36 Bornes pour branchement relais, C3 et C4, en haut
à droite du CUE
6.5 Branchement du module d'entrée capteur MCB 114
Le MCB 114 est une option fournissant des entrées analogiques
supplémentaires pour le CUE.
6.5.1 Configuration du MCB 114
Le MCB 114 est équipé de trois entrées analogiques pour les
capteurs suivants :
• 1 capteur supplémentaire 0/4-20 mA.
Voir paragr. 10.7.13 Capteur 2 (3.16).
• 2 capteurs de température Pt100/Pt1000 pour la mesure de
température des paliers du moteur ou d'une autre température,
comme celle du liquide. Voir paragr. 10.7.18 Capteur de tempé-
rature 1 (3.21) et 10.7.19 Capteur de température 2 (3.22).
Une fois le MCB 114 installé, le CUE détectera automatiquement
le capteur allumé, Pt100 ou Pt1000.
6.5.2 Schéma de câblage, MCB 114
Fig. 37 Schéma de câblage, MCB 114
TM03 9009 2807TM03 9442 4007TM03 9441 4007
TM03 9440 4007TM04 3273 3908
1 98765432
1
2
1
1
1
0
VDO
I IN
GND
TEMP
WIRE
GND
TEMP
WIRE
GND
+
-
+
