10.5.2 Mode de fonctionnement (1.2)

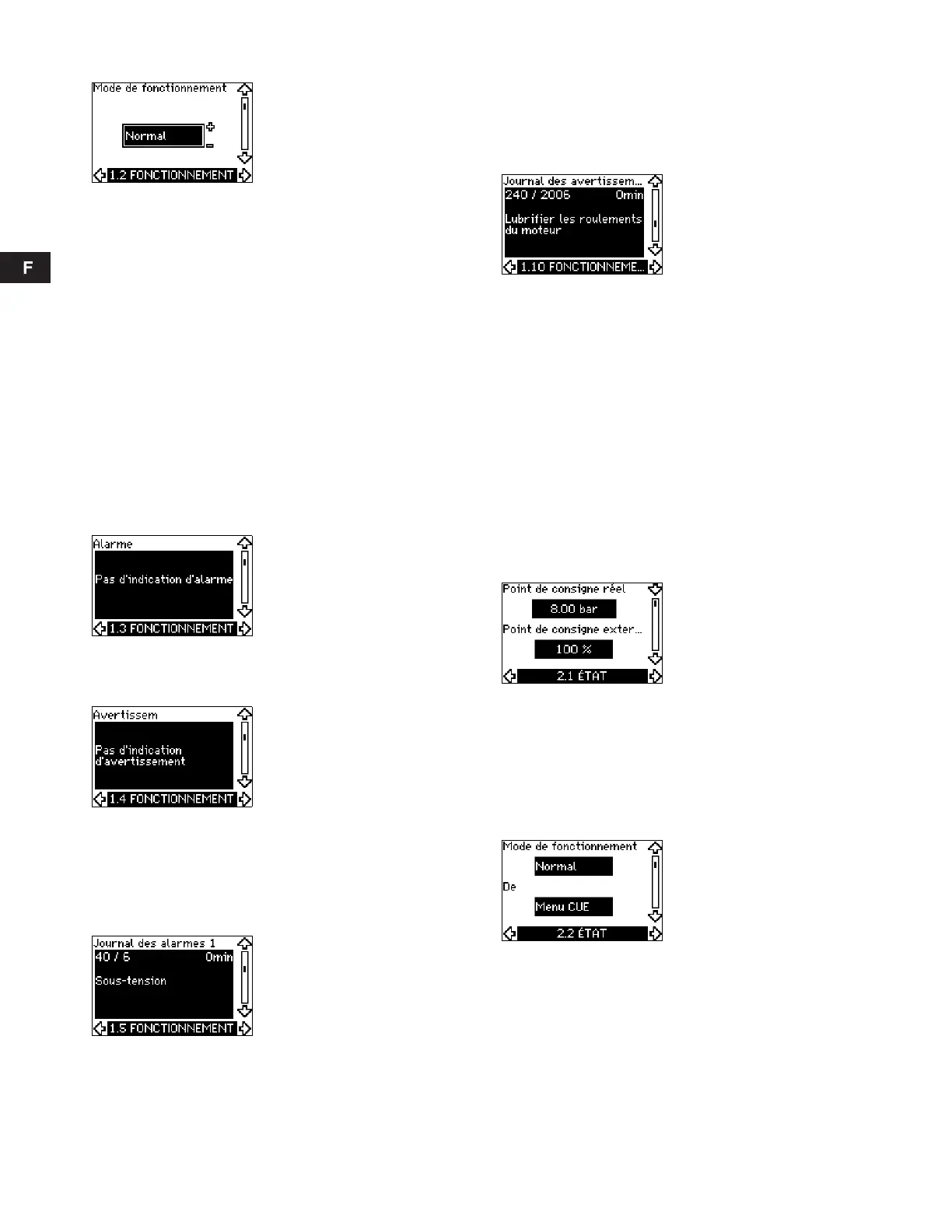

Régler un des modes de fonctionnement suivants :
• Normal (régime normal)
•Arrêt
•Min.
• Max.
Les modes de fonctionnement peuvent être réglés sans modifier
le réglage du point consigne.
10.5.3 Indications de défaut
Les défauts entraînent deux types d'indication : alarme ou
avertissement.
Une "alarme" active une indication d'alarme dans le CUE et
entraîne une modification du mode de fonctionnement de la
pompe, normalement un arrêt. Cependant, pour certains défauts
entraînant le déclenchement d'une alarme, la pompe est réglée
pour continuer à fonctionner, même en cas d'alarme.
Un "avertissement" active une indication d'avertissement dans
le CUE, mais la pompe ne modifie pas son mode de fonctionne-
ment ou de régulation.
Alarme (1.3)
En cas d'alarme, la cause est affichée à l'écran.
Voir paragr. 15.1 Liste des avertissements et des alarmes.
Avertissement (1.4)
En cas d'avertissement, la cause est affichée à l'écran.
Voir paragr. 15.1 Liste des avertissements et des alarmes.
10.5.4 Journal des défauts
Pour les deux types de défauts, alarme et avertissement, le CUE
comporte une fonction journal.
Journal des alarmes (1.5-1.9)
En cas de ''alarme'', les 5 dernières indications d'alarme
apparaissent dans le journal des alarmes. “Alarme 1” affiche la
dernière alarme, "Alarme 2" affiche l'avant-dernière alarme, etc.
L'écran affiche 3 informations :
• l'indication d'alarme
• le code d'alarme
• le nombre de minutes pendant lesquelles la pompe a été
branchée à l'alimentation électrique, après l'alarme.
Journal des avertissements (1.10-1.14)
En cas de ''avertissement'', les 5 dernières indications d'avertis-
sement sont affichées dans le journal des avertissements.
"Journal des avertissem. 1" affiche le dernier avertissement,
"Journal des avertissem. 2" affiche l'avant dernier, etc.
L'écran affiche trois informations :
• l'indication d'avertissement
• le code d'avertissement
• le nombre de minutes pendant lesquelles la pompe a été
branchée à l'alimentation électrique, après l'avertissement.
10.6 Menu ÉTAT
Les écrans affichés dans ce menu sont uniquement des écrans
d'état. Il est impossible de modifier ou de régler les valeurs.
La tolérance de valeur affichée est indiquée sous chaque écran.
Les tolérances sont indiquées comme guide en % des valeurs
maximales des paramètres.
10.6.1 Point consigne réel (2.1)
L'écran affiche le point consigne réel et le point consigne externe.
Le point consigne réel est affiché en unités du capteur de
rétroaction.
Le point consigne externe est affiché dans une plage de 0 à
100 %. Si l'influence du point consigne externe est désactivée,
la valeur 100 % est affichée. Voir paragr. 13.2 Point consigne
externe.
10.6.2 Mode de fonctionnement (2.2)
Cet écran affiche le mode de fonctionnement courant (Normal,
Arrêt, Min., ou Max.). De plus, il indique l'endroit où le mode de
fonctionnement est sélectionné (Menu CUE, Bus, Externe, ou
bouton Marche/arrêt).
