Conexión de motor
1. Conectar el conductor de tierra al terminal 99 (PE).
Ver fig. 19 y 20.
2. Conectar los conductores del motor a los terminales 96 (U),
97 (V), 98 (W).
3. Fijar el cable apantallado con una abrazadera para cables.

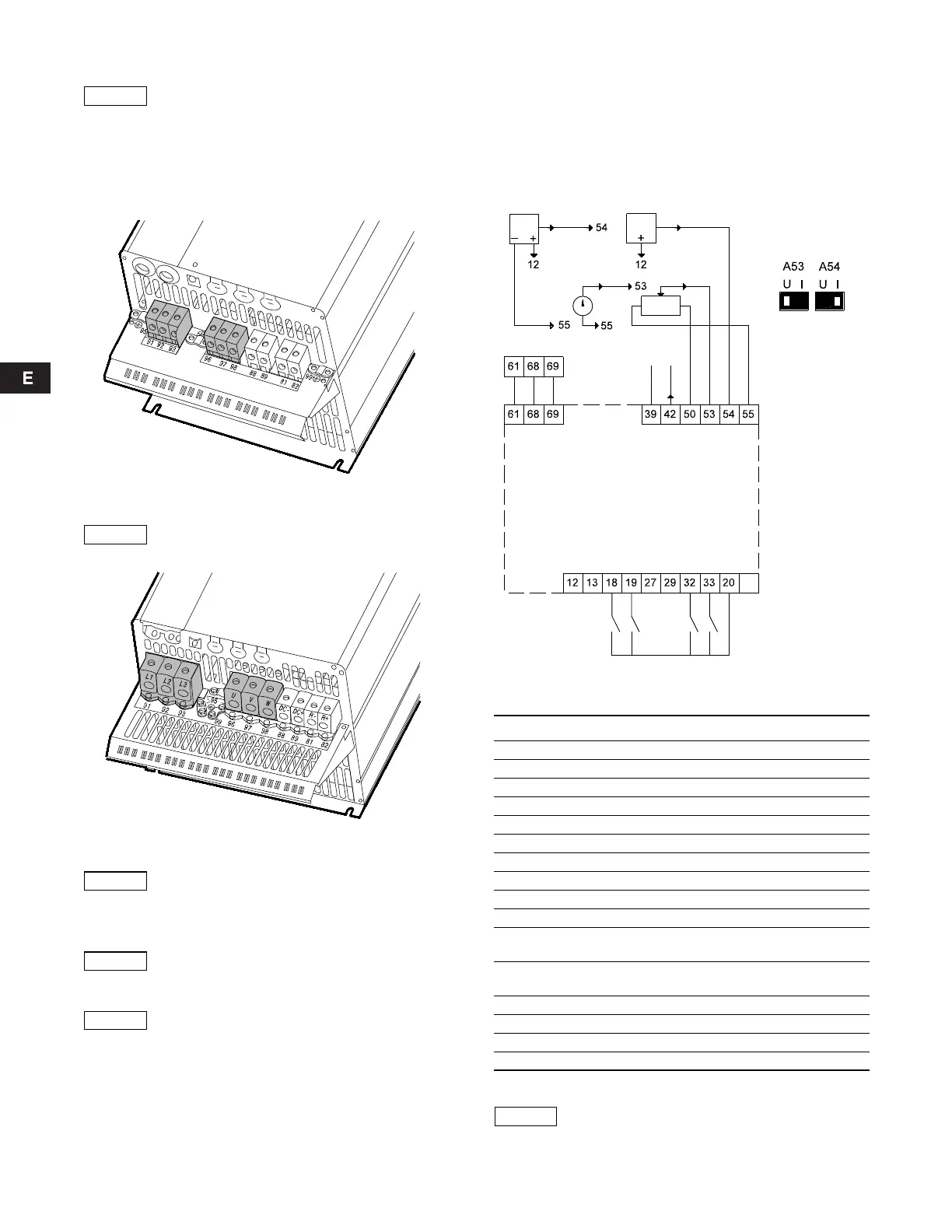

Fig. 19 Conexión de motor y red, C3
Fig. 20 Conexión de motor y red, C4
6.3 Conexión de los terminales de señal
Conectar los cables de señal de acuerdo con las directrices de
buena práctica para asegurar la correcta instalación con respecto
a EMC. Ver sección 6.6 Instalación EMC correcta.
• Utilizar cables de señal apantallados con una sección trans-
versal del conductor de mín. 22 AWG y máx. 16 AWG.
• Utilizar un cable de bus apantallado de 3 conductores en
sistemas nuevos.
6.3.1 Esquema de conexiones eléctricas, terminales de señal
Fig. 21 Esquema de conexiones eléctricas, terminales de
señal
Los terminales 27, 29 y 37 no se utilizan.
Precaución
El cable del motor debe estar apantallado para
que el CUE cumpla los requisitos de EMC.
TM03 9448 4007
Nota
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
TM03 9447 4007
Nota
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
Precaución
Como precaución, los cables de señal deben
estar separados de otros grupos mediante aisla-
miento reforzado en toda su longitud.
Nota
Si no se conecta ningún interruptor on/off
externo, puentear los terminales 18 y 20 con
un cable corto.
TM03 8800 2507
Terminal Tipo Función
12 +24 V salida Suministro al sensor
13 +24 V salida Suministro adicional
18 DI 1 Entrada digital, arranque/parada
19 DI 2 Entrada digital, programable
20 GND Tierra para entradas digitales
32 DI 3 Entrada digital, programable
33 DI 4 Entrada digital, programable
39 GND Tierra para salida analógica
42 AO 1 Salida analógica, 0-20 mA
50 +10 V salida Suministro al potenciómetro
53 AI 1
Punto de ajuste externo,
0-10 V/ 0/4-20 mA
54 AI 2
Entrada de sensor, sensor 1,
0/4-20 mA
55 GND Tierra para entradas analógicas
61 RS-485 GND Y GENIbus, GND
68 RS-485 A GENIbus, señal A (+)
69 RS-485 B GENIbus, señal B (–)
Nota
La pantalla RS-485 debe estar conectada a tierra.
+24 V salida +24 V salida DI 2 DI 3 DI 4 GND
GND
AO 1
+10 V salida
Punto de ajuste ext.
Sensor 1
GND
RS-485 GND Y
RS-485 A RS-485 B
0/4-20 mA
1 K
0-20 mA
0/4-20 mA
0-10 V0-10 V
Arranque/parada
Terminales
53 y 54:
Véase la
sección
6.3.5
