Conexión de motor
1. Conectar el conductor de tierra al terminal 99 (PE).
Ver fig. 16 y 17.
2. Conectar los conductores del motor a los terminales 96 (U),
97 (V), 98 (W).
3. Fijar el cable apantallado con una abrazadera para cables.

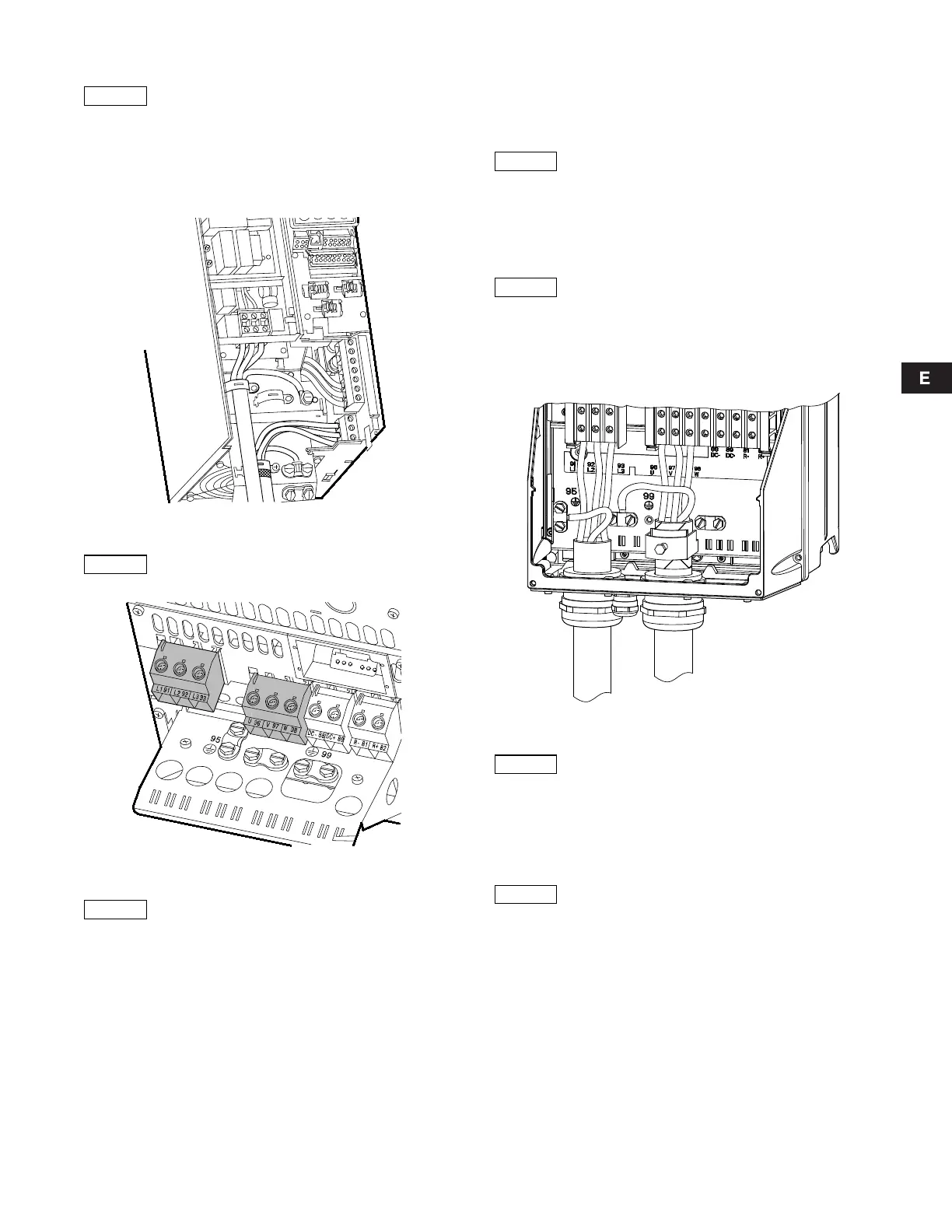

Fig. 16 Conexión de motor y red, B3
Fig. 17 Conexión de motor y red, B4
6.2.8 Carcasas C1 y C2
Para información sobre la carcasa, ver la tabla de la sección
16.1.
Conexión a la red
1. Conectar el conductor de tierra al terminal 95 (PE). Ver fig. 18.
2. Conectar los conductores de red a los terminales 91 (L1),
92 (L2), 93 (L3).
Conexión de motor
1. Conectar el conductor de tierra al terminal 99 (PE). Ver fig. 18.
2. Conectar los conductores del motor a los terminales 96 (U),
97 (V), 98 (W).
3. Fijar el cable apantallado con una abrazadera para cables.
Fig. 18 Conexión de motor y red, C1 y C2
6.2.9 Carcasas C3 y C4
Para información sobre la carcasa, ver la tabla de la sección
16.1.
Conexión a la red
1. Conectar el conductor de tierra al terminal 95 (PE).
Ver fig. 19 y 20.
2. Conectar los conductores de red a los terminales 91 (L1),
92 (L2), 93 (L3).
Precaución
El cable del motor debe estar apantallado para
que el CUE cumpla los requisitos de EMC.
TM03 9446 4007
Nota
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
TM03 9449 4007
Nota
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
Precaución
Comprobar que la tensión y la frecuencia de la
red correspondan con los valores indicados en
la placa de características del CUE y el motor.
Precaución
El cable del motor debe estar apantallado para
que el CUE cumpla los requisitos de EMC.
TM03 9016 2807
Nota
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
Precaución
Comprobar que la tensión y la frecuencia de la
red correspondan con los valores indicados en
la placa de características del CUE y el motor.
