Grundfos CUE Series User Manual

100
Conexión de motor
1. Conectar el conductor de tierra al terminal 99 (PE). Ver fig. 13.
2. Conectar los conductores de motor a los terminales 96 (U),
97 (V), 98 (W) del enchufe del motor.
3. Introducir el enchufe del motor en la toma con la marca
MOTOR.
4. Fijar el cable apantallado con una abrazadera para cables.

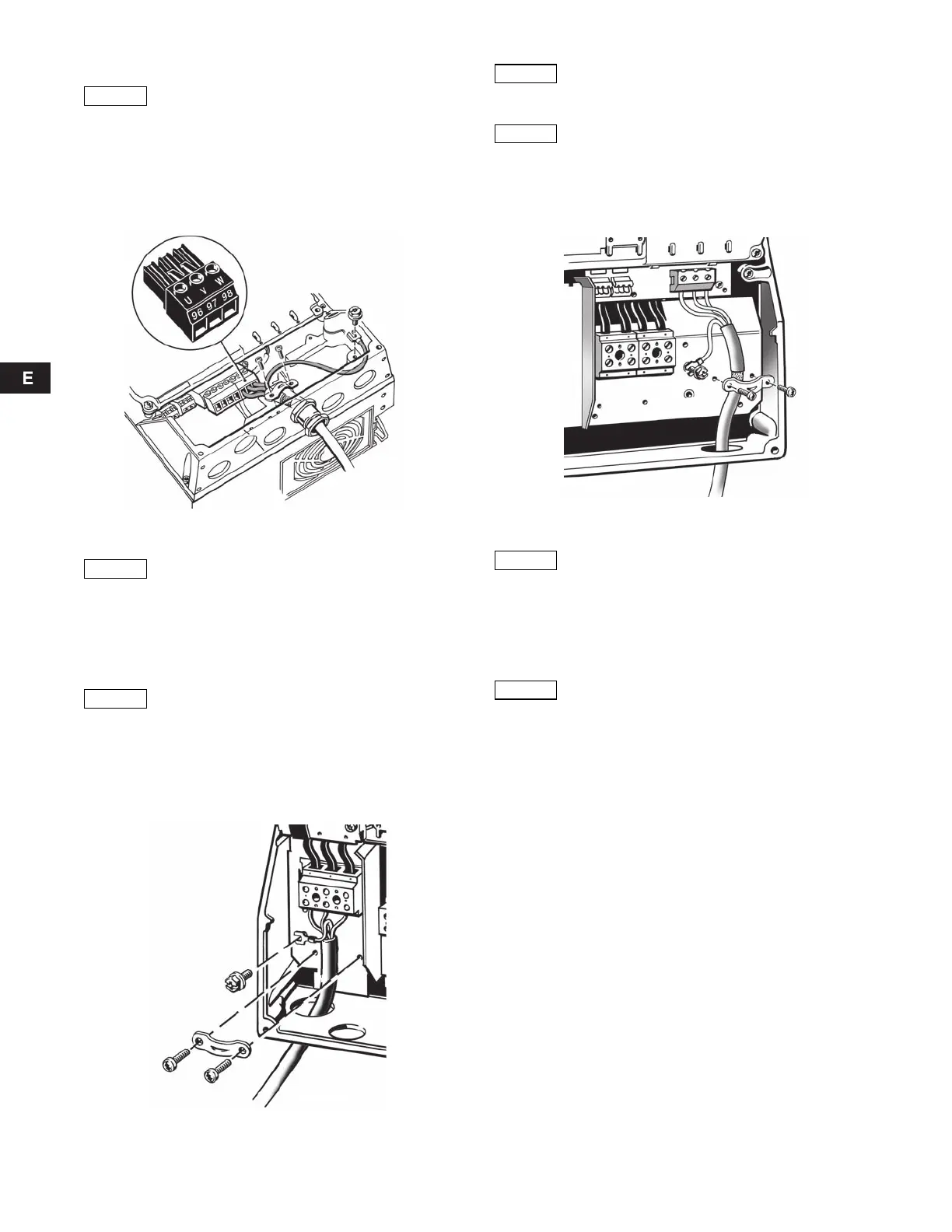

Fig. 13 Conexión de motor, A5
6.2.6 Carcasas B1 y B2
Para información sobre la carcasa, ver la tabla de la sección
16.1.
Conexión a la red
1. Conectar el conductor de tierra al terminal 95 (PE). Ver fig. 14.
2. Conectar los conductores de red a los terminales 91 (L1),
92 (L2), 93 (L3).
3. Fijar el cable de alimentación con una abrazadera para
cables.
Fig. 14 Conexión a la red, B1 y B2
Conexión de motor
1. Conectar el conductor de tierra al terminal 99 (PE). Ver fig. 15.
2. Conectar los conductores del motor a los terminales 96 (U),
97 (V), 98 (W).
3. Fijar el cable apantallado con una abrazadera para cables.
Fig. 15 Conexión de motor, B1 y B2
6.2.7 Carcasas B3 y B4
Para información sobre la carcasa, ver la tabla de la sección
16.1.
Conexión a la red
1. Conectar el conductor de tierra al terminal 95 (PE).
Ver fig. 16 y 17.
2. Conectar los conductores de red a los terminales 91 (L1),
92 (L2), 93 (L3).
3. Fijar el cable de alimentación con una abrazadera para
cables.
Precaución
El cable del motor debe estar apantallado para
que el CUE cumpla los requisitos de EMC.
TM03 9018 2807
Nota
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
Precaución
Comprobar que la tensión y la frecuencia de la
red correspondan con los valores indicados en
la placa de características del CUE y el motor.
TM03 9019 2807
Nota
Para conexión monofásica, utilizar L1 y L2.
Precaución
El cable del motor debe estar apantallado para
que el CUE cumpla los requisitos de EMC.
TM03 9020 2807
Nota
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
Precaución
Comprobar que la tensión y la frecuencia de la
red correspondan con los valores indicados en
la placa de características del CUE y el motor.
