3. Fijar el cable de alimentación a la placa de montaje.

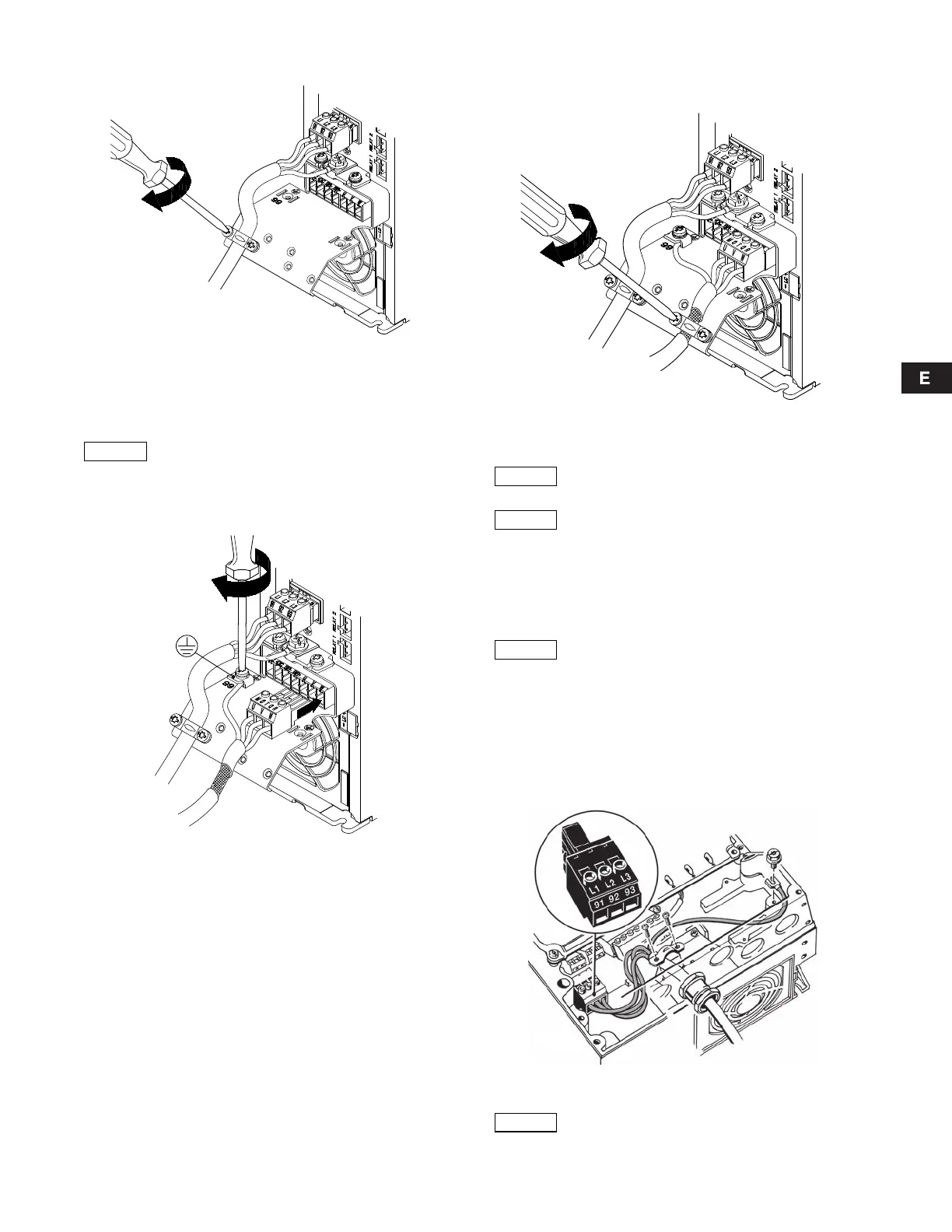

Fig. 9 Fijación del cable de alimentación
6.2.4 Conexión de motor, carcasas A2 y A3
Para información sobre la carcasa, ver la tabla de la sección
16.1.
1. Conectar el conductor de tierra al terminal 99 (PE) de la placa
de montaje. Conectar los conductores del motor a los termina-
les 96 (U), 97 (V), 98 (W) del enchufe del motor.
Fig. 10 Conexión del conductor de tierra y los conductores del
motor
2. Introducir el enchufe del motor en la toma con la marca
MOTOR. Fijar el cable apantallado a la placa de montaje con
una abrazadera para cables.
Fig. 11 Conexión del enchufe del motor y fijación del cable
apantallado
6.2.5 Carcasa A5
Para información sobre la carcasa, ver la tabla de la sección
16.1.
Conexión a la red
1. Conectar el conductor de tierra al terminal 95 (PE). Ver fig. 12.
2. Conectar los conductores de red a los terminales 91 (L1),
92 (L2), 93 (L3) del enchufe de alimentación.
3. Introducir el enchufe de alimentación en la toma con la marca
MAINS.
4. Fijar el cable de alimentación con una abrazadera para
cables.
Fig. 12 Conexión a la red, A5
TM03 9014 2807
El cable del motor debe estar apantallado para
que el CUE cumpla los requisitos de EMC.
TM03 9013 2807
TM03 9012 2807
Las pantallas de los cables deben estar conecta-
dos a tierra en ambos lados.
La pantalla del cable debe ser expuesta y
en contacto físico con la placa de montaje.
Comprobar que la tensión y la frecuencia de la
red correspondan con los valores indicados en
la placa de características del CUE y el motor.
TM03 9017 2807
Para conexión monofásica, utilizar L1 y L2.
