98
6.2.2 Esquema de conexiones eléctricas
Los cables de la caja de terminales deben ser lo más cortos posi-
ble. Exceptuado de esta norma queda el conductor de protec-
ción, que debe ser tan largo que sea el último en ser desconec-
tado en caso de que el cable sea extraído accidentalmente de la
entrada de cable.

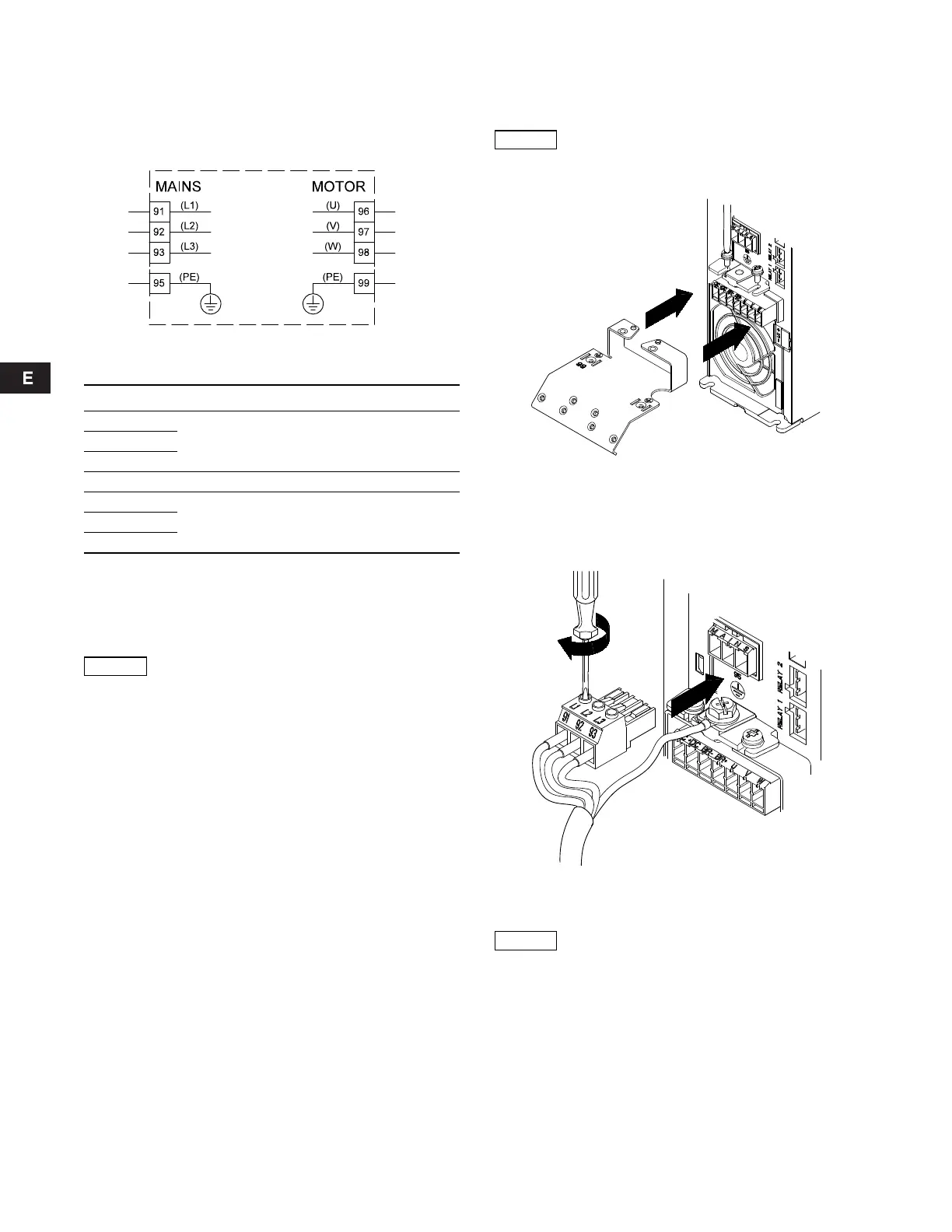

Fig. 6 Esquema de conexiones eléctricas, conexión a la red
trifásica
6.2.3 Conexión a la red, carcasas A2 y A3
Para información sobre la carcasa, ver la tabla de la sección
16.1.
1. Instalar la placa de montaje con dos tornillos.
Fig. 7 Instalación de la placa de montaje
2. Conectar el conductor de tierra al terminal 95 (PE) y los
conductores de red a los terminales 91 (L1), 92 (L2), 93 (L3)
del enchufe de alimentación. Introducir el enchufe de alimen-
tación en la toma con la marca MAINS.
Fig. 8 Conexión del conductor de tierra y los conductores de
red
TM03 8799 2507
Terminal Función
91 (L1)
Suministro trifásico92 (L2)
93 (L3)
95/99 (PE) Conexión a tierra
96 (U)
Conexión del motor trifásica, 0-100 % de
la tensión de red
97 (V)
98 (W)
Para conexión monofásica, utilizar L1 y L2:
Para determinar la sección transversal del con-
ductor de entrada en una alimentación mono-
fásica, multiplicar la corriente máxima de salida
del CUE por dos, y seleccionar la sección trans-
versal adecuada basada en dicho ampérage.
Para alimentación trifásica, utilizar la misma
sección transversal del conductor que la
seleccionada para el motor.
Para el cable del CUE al motor, utilizar las tablas
trifásicas estándares de acuerdo al tamaño del
motor.
Comprobar que la tensión y la frecuencia de la
red correspondan con los valores indicados en
la placa de características del CUE y el motor.
TM03 9010 2807TM03 9011 2807
Para conexión monofásica, utilizar L1 y L2.
Grundfos.bk Page 98 Friday, July 30, 2010 10:10 PM
