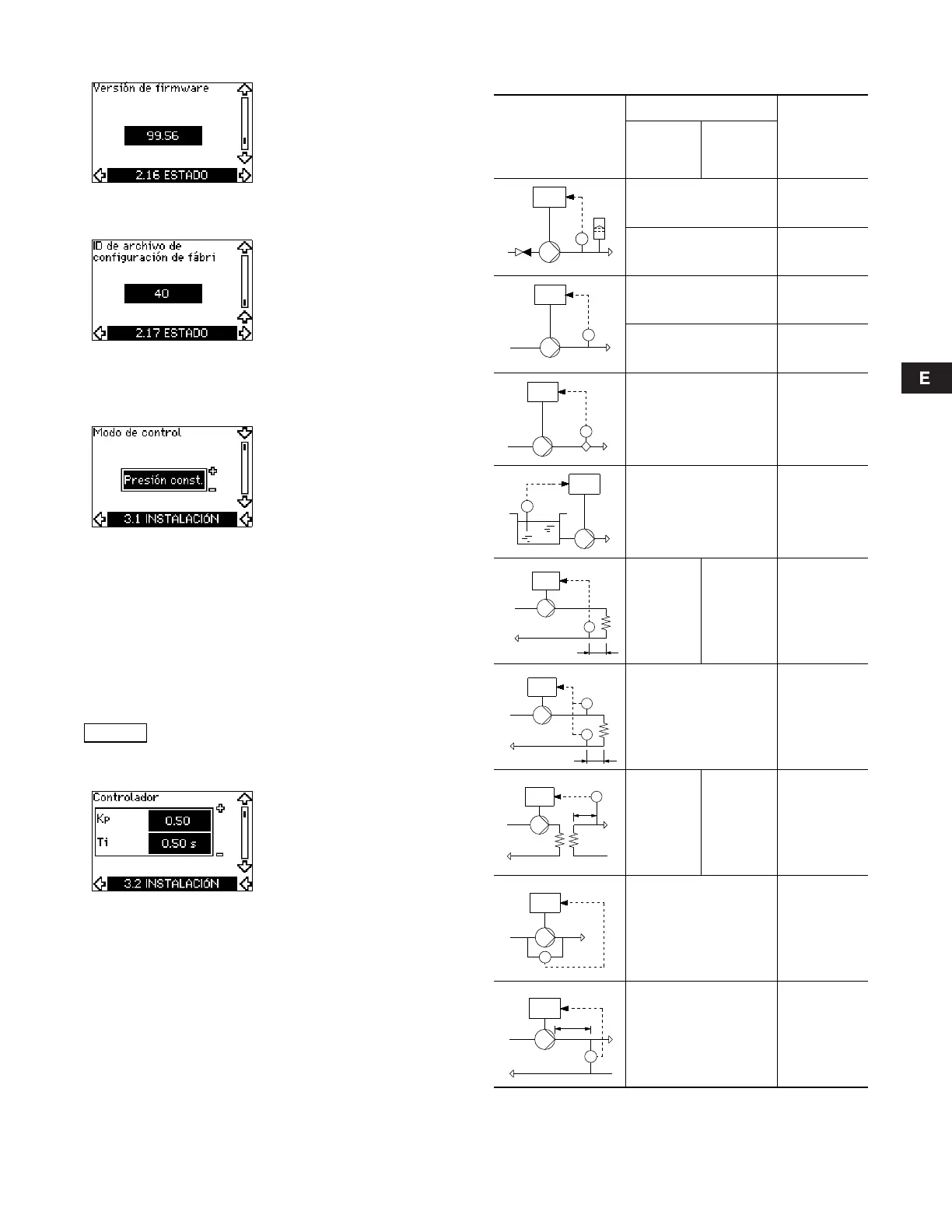

10.6.16 Versión de firmware (2.16)
Esta pantalla muestra la versión actual del software.
10.6.17 Archivo de configuración (2.17)
Esta pantalla muestra el archivo de configuración actual.
10.7 Menú INSTALACIÓN
10.7.1 Modo de control (3.1)
Seleccionar uno de los modos de control siguientes:
• Bucle abierto
• Presión const.
• Presión dif. const.
• Presión dif. prop.
• Caudal const.
• Temperatura const.
• Nivel constante
• Otro valor const.
10.7.2 Controlador (3.2)
El CUE tiene un ajuste de fábrica de ganancia (K
p
) y tiempo inte-
gral (T
i
). Sin embargo, si el ajuste de fábrica no es el óptimo, en
esta pantalla pueden cambiarse la ganancia y el tiempo integral.
• La ganancia (K
p
) puede ajustarse entre 0,1 y 20.
• El tiempo integral (T
i
) puede ajustarse de 0,1 a 3600 segun-
dos. Si se selecciona 3600 segundos, el controlador funcio-
nará como un controlador P.
• Se puede también ajustar el controlador a control inverso,
lo que quiere decir que si se aumenta el punto de ajuste, se
reduce la velocidad. En el caso de control inverso, hay que
ajustar la ganancia (K
p
) entre -0,1 y –20.
La siguiente tabla muestra los ajustes propuestos del controla-
dor:
* T
i
= 100 segundos (ajuste de fábrica).
Si la bomba está conectada a un bus, no se
puede seleccionar el modo de control a través
del CUE. Ver sección 13.3 Señal GENIbus.
Sistema/aplicación
K
p
T
i
Sistema
de cale-
facción
1)
Sistema
de refrige-
ración
2)
0,2 0,5
SP, SP-G, SP-NE: 0,5 0,5
0,2 0,5
SP, SP-G, SP-NE: 0,5 0,5
0,2 0,5
–2,5 100
0,5 –0,5 10 + 5L
2
0,5 10 + 5L
2
0,5 –0,5 30 + 5L
2
*
0,5 0,5*
0,5
L
1
< 5 m: 0,5*
L
1
> 5 m: 3*
L
1
> 10 m: 5*
