Retirer le panneau de commande pour régler le contact.
Voir fig. 27.

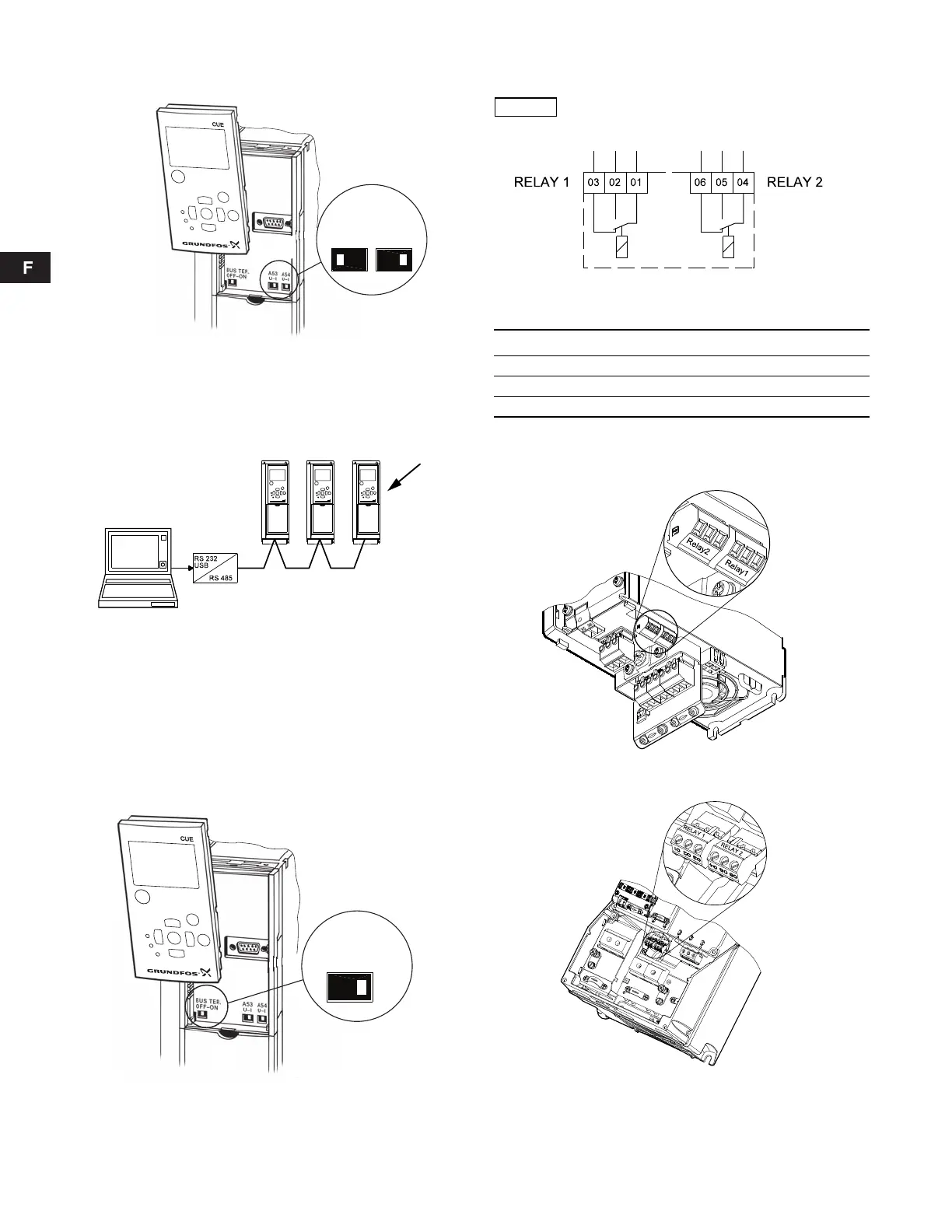

Fig. 27 Réglage du contact A54 au signal de courant "I"
6.3.6 Branchement réseau GENIbus RS-485
Une ou plusieurs unités CUE peuvent être branchées à une unité
de commande via GENIbus. Voir exemple fig. 28.
Fig. 28 Exemple d'un réseau GENIbus RS-485
Le potentiel de référence, GND, pour communication RS-485 (Y)
doit être connecté à la borne 61.
Si plus d'une unité CUE est raccordée à un réseau GENIbus,
le contact d'extrémité des CUE, aux deux extrémités du réseau,
doit être réglé sur "ON" (extrémité du port RS-485).
Le réglage usine du contact de raccordement est "OFF"
(non abouti).
Retirer le panneau de commande pour régler le contact.
Voir fig. 29.
Fig. 29 Réglage du contact d'extrémité sur "ON"
6.4 Branchement des relais de signaux
Fig. 30 Bornes pour relais de signaux en état normal
(non activés)
Accès aux relais de signaux
Les sorties de relais sont positionnées comme indiqué en
fig. 31 à 36.
Fig. 31 Bornes pour branchement relais, A2 et A3
Fig. 32 Bornes pour branchement relais, A5, B1 et B2
TM03 9104 3407TM03 9005 2807TM03 9006 2807
À titre de précaution, les câbles de signaux
doivent être séparés des autres groupes par
une isolation renforcée sur toute leur longueur.
TM03 8801 2507
Borne Fonction
C 1 C 2 Commune
NO 1 NO 2 Contact normalement ouvert
NC 1 NC 2 Contact normalement fermé
TM03 9007 2807TM03 9008 2807
