6.3.2 Branchement minimal, bornes de signaux
Le fonctionnement n'est possible que si les bornes 18 et 20 sont
branchées, par exemple avec un interrupteur marche/arrêt
externe ou un fil court.

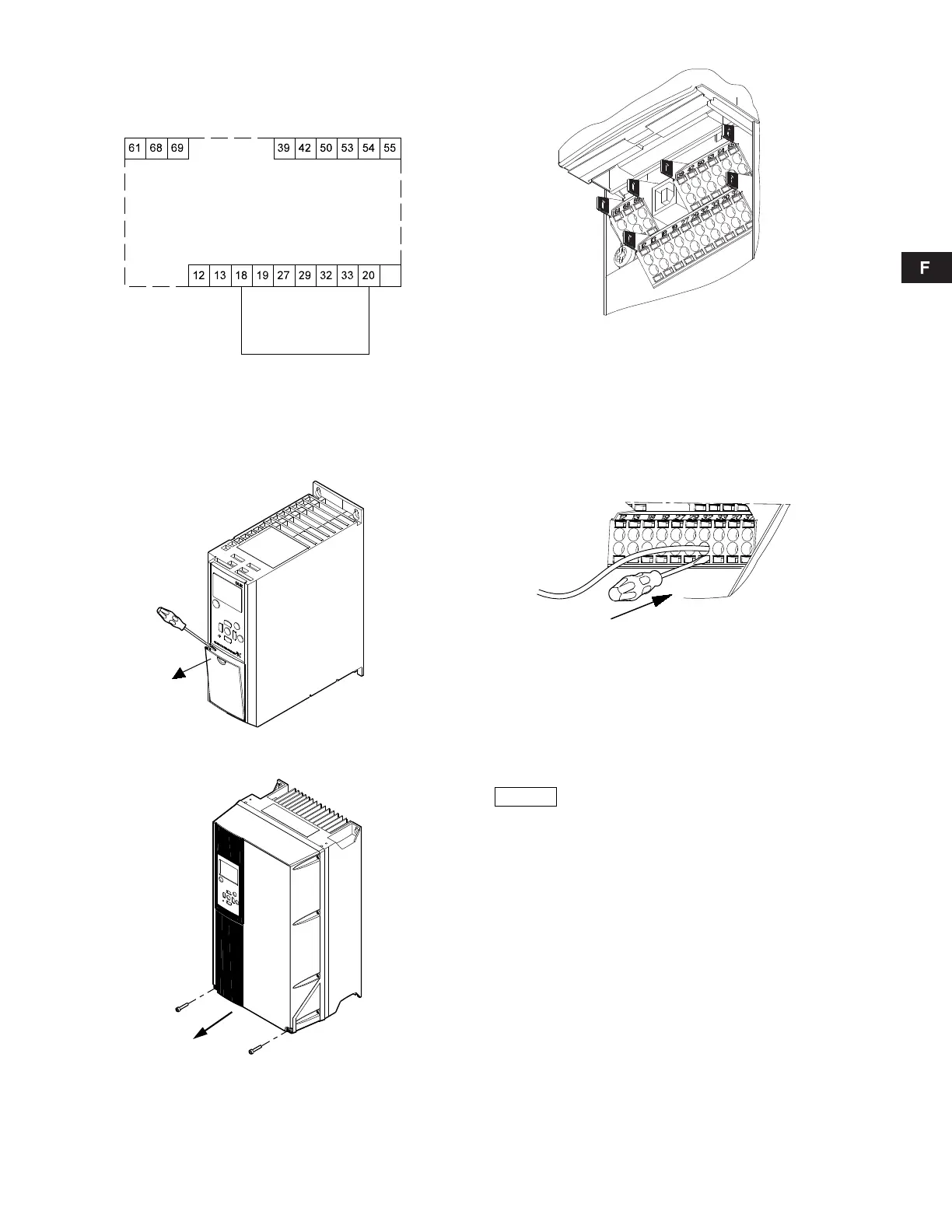

Fig. 22 Branchement minimal requis, bornes de signaux
6.3.3 Accès aux bornes de signaux
Toutes les bornes de signaux se trouvent derrière le couvercle de
bornes sur le devant du CUE. Retirer le couvercle de bornes
selon les indications de fig. 23 et 24.
Fig. 23 Accès aux bornes de signaux, A2 et A3
Fig. 24 Accès aux bornes de signaux, A5, B1, B2, B3, B4, C1,
C2, C3 et C4
Fig. 25 Bornes de signaux (tous les boîtiers)
6.3.4 Mise en place du conducteur
1. Retirer l'isolation sur une longueur de 9 à 10 mm
(0,34 à 0,39 pouces).
2. Placer un tournevis à embout de 0,4 x 2,5 mm
(0,015 x 0,1 pouces) max. dans l'orifice carré.
3. Introduire le conducteur dans l'orifice circulaire correspondant.
Retirer le tournevis. Le conducteur est alors fixé dans la
borne.
Fig. 26 Mise en place du conducteur dans la borne de signal
6.3.5 Réglage des entrées analogiques, bornes 53 et 54
Les contacts A53 et A54 se trouvent derrière le panneau de
commande. Ils permettent de régler le type de signal des deux
entrées analogiques.
Les entrées sont réglées en usine avec signal de tension "U".
TM03 9057 3207
TM03 9003 2807
TM03 9004 2807
TM03 9025 2807TM03 9026 2807
Si un capteur 0/4-20 mA est branché à la borne
54, l'entrée doit être réglé au signal de courant
"I".
Couper l’alimentation électrique avant de régler
le A54.
