Boucle fermée
Dans tous les autres modes de régulation, sauf pression différen-
tielle proportionnelle, le point consigne réel peut se régler de
façon externe, dans la plage allant de la valeur la plus basse de
la plage de mesure du capteur (capteur min.) au point consigne
réglé, via le menu CUE. Voir fig. 57.

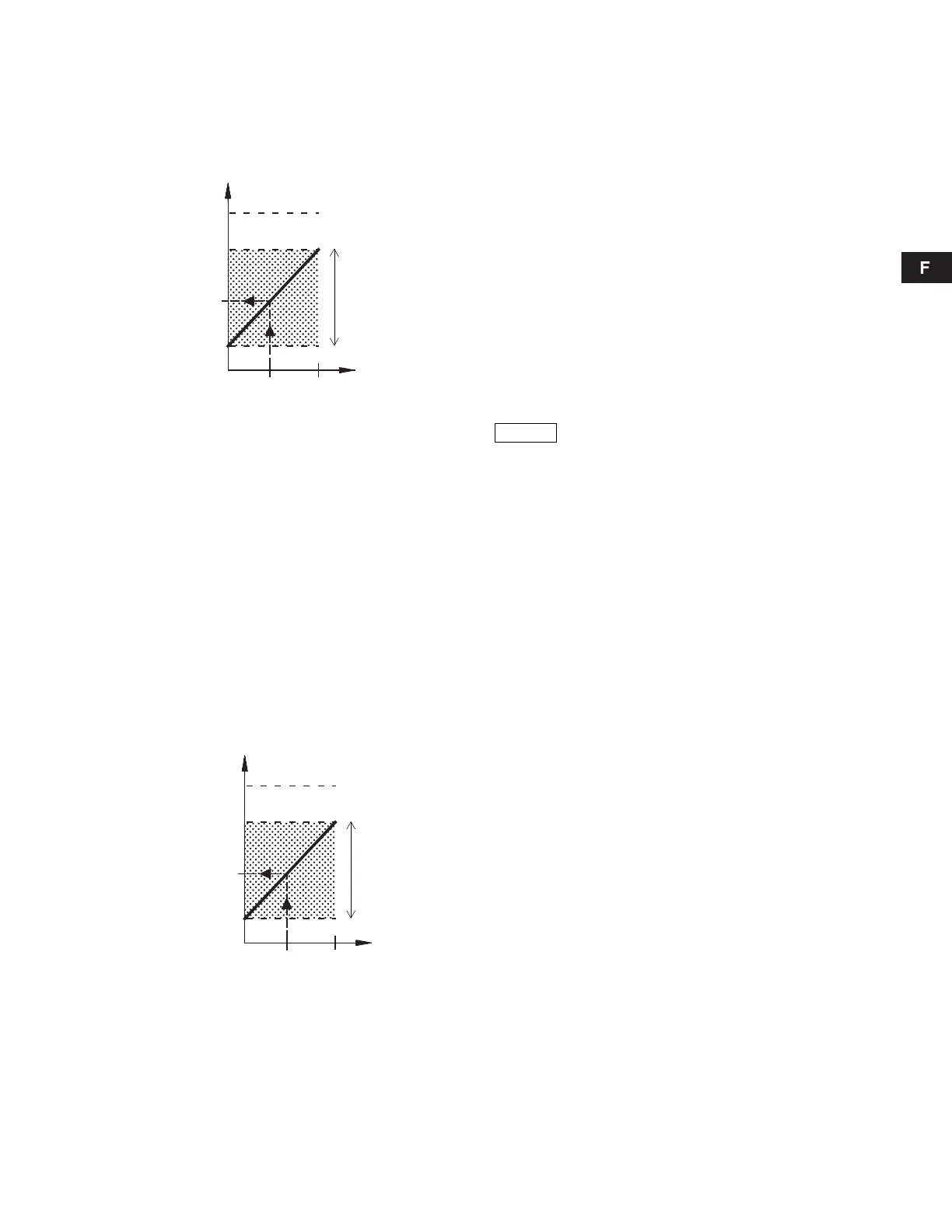

Fig. 57 Relation entre le point consigne réel et le signal
externe du point consigne, en mode de
fonctionnement régulé
Exemple : Pour une valeur du capteur min. de 0 bar, un point
consigne réglé via le menu CUE sur 3 bars et un point consigne
externe à 80 %, le point consigne réel est calculé comme suit :
Pression différentielle proportionnelle
En mode régulation Pression différentielle proportionnelle, le
point consigne réel peut se régler de façon externe, dans la plage
allant de 25 % de la hauteur maximale au point consigne réglé,
via le menu CUE. Voir fig. 58.
Fig. 58 Relation entre le point consigne réel et le signal
externe du point consigne, en mode régulation
pression différentielle proportionnelle
Exemple : À une hauteur maximale de 12 m, un point consigne
de 6 m réglé via la menu CUE et un point consigne externe de
40 %, le point consigne réel est calculé comme suit :
13.3 Signal GENIbus
Le CUE permet la communication en série via une entrée
RS-485. La communication est effectuée selon le protocole
GENIbus Grundfos. Elle permet le branchement à un système de
gestion d'immeuble ou à un autre système de régulation externe.
Les paramètres de fonctionnement, tels que le point consigne et
le mode de fonctionnement peuvent être réglés à distance via le
signal bus. De plus, la pompe peut fournir des informations d'état
sur les paramètres importants tels que valeur réelle du paramètre
de régulation, puissance absorbée, indications de défaut.
Pour plus de détails, veuillez contacter Grundfos.
13.4 Autres standard Bus
Grundfos offre différentes solutions bus avec communication
conforme aux autres standard.
Pour plus de détails, veuillez contacter Grundfos.
14. Maintenance et révision
14.1 Nettoyage du CUE
Maintenir les ailettes de refroidissement et les pâles de soufflante
propres pour permettre un refroidissement suffisant du CUE.
14.2 Kits de maintenance et pièces de rechange
Pour plus d'informations sur les kits de maintenance et les pièces
de rechange, consulter www.grundfos.com > International
website > WebCAPS.
TM03 8856 2607
Point consi-
gne réel
=
(point consigne réglé via le menu CUE –
capteur min.) x % signal point consigne
externe + capteur min.
= (3 – 0) x 80 % + 0
= 2,4 bar.
TM03 8856 2607
Point consigne
Capteur max.
Point consigne,
menu CUE
Point consigne min.
Signal externe du point consigne
Point consigne réel
010 V
Plage point
consigne réel
Point consigne
90 % de la hauteur max.
Point consigne,
menu CUE
25 % de la hauteur max.
Signal externe du point consigne
Point consigne réel
0 10 V
Plage point
consigne réel
Point consi-
gne réel
=
(point consigne, menu CUE – 25 % de
la hauteur maximale) x % du signal point
consigne externe + 25 % de la hauteur
maximale
= (6 – 12 x 25 %) x 40 % + 12/4
= 4,2 m.
Si un signal bus est utilisé, le nombre de
réglages disponibles via le CUE est réduit.
