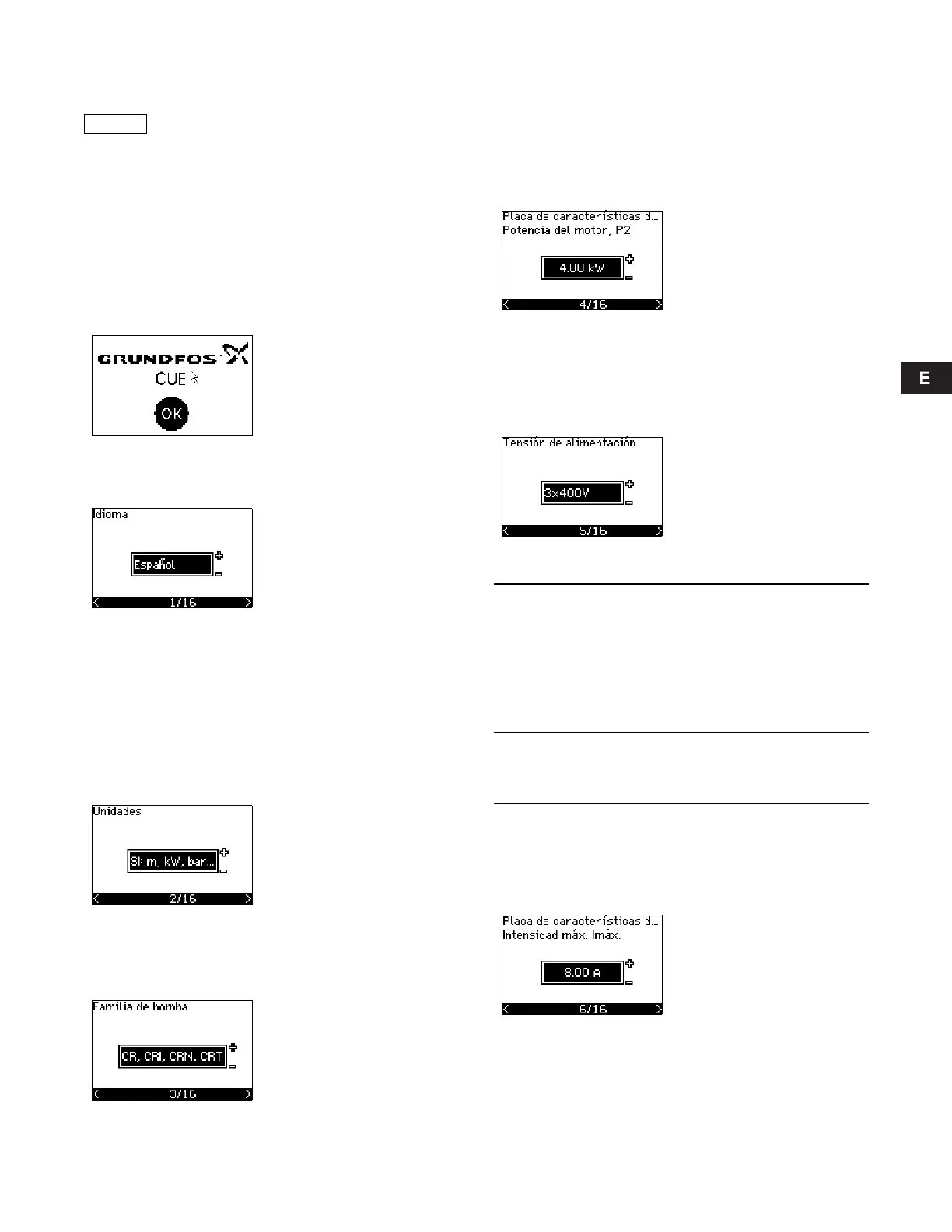

10.3 Guía de puesta en marcha
Utilizar la guía de puesta en marcha para el ajuste general del
CUE, incluido el ajuste del sentido de giro correcto.
La guía de puesta en marcha se inicia la primera vez que el CUE
se conecta a la tensión de alimentación. Puede reiniciarse en
el menú GENERAL. Hay que tener en cuenta que en este caso
se borrarán todos los ajustes anteriores.
Las listas con viñetas muestran los posibles ajustes. Los ajustes
de fábrica se muestran en negrita.
10.3.1 Pantalla de bienvenida
• Pulsar OK. Ahora será conducido por la guía de puesta en
marcha.
10.3.2 Idioma (1/16)
Seleccionar el idioma a utilizar en la pantalla:
10.3.3 Unidades (2/16)
Seleccionar las unidades a utilizar en la pantalla:
• SI: m, kW, bar...
• US: ft, HP, psi...
10.3.4 Familia de la bomba (3/16)
Seleccionar la familia de la bomba de acuerdo con la placa de
características de la bomba:
• CR, CRI, CRN, CRT
• SP, SP-G, SP-NE
• ...
Seleccionar "Otro" si la familia de bombas no se encuentra en la
lista.
10.3.5 Potencia nominal del motor (4/16)
Ajustar la potencia nominal del motor, P2, de acuerdo con la
placa de características del motor:
• 0,75 a 125 HP (0,55 a 90 kW).
La gama de ajuste está relacionada con el tamaño, y el ajuste de
fábrica corresponde a la potencia nominal del CUE.
10.3.6 Tensión de alimentación (5/16)
Seleccionar la tensión de alimentación de acuerdo con la tensión
de alimentación nominal del lugar de instalación.
* Entrada monofásica - salida trifásica.
La gama de ajuste depende del tipo de CUE, y el ajuste de
fábrica corresponde a la tensión de alimentación nominal del
CUE.
10.3.7 Corriente máxima del motor (6/16)
Ajustar la corriente máxima del motor de acuerdo con la placa de
características del motor:
• 0 a 999 A.
La gama de ajuste depende del tipo de CUE, y el ajuste de
fábrica corresponde a una corriente de motor típica a la potencia
de motor seleccionada.
Comprobar que el equipo conectado está listo
para el arranque, y que el CUE se ha conectado
al suministro eléctrico.
Hay que tener a mano los datos de la placa de
características para motor, bomba y CUE.
• Inglés británico
•Inglés EE.UU.
•Alemán
• Francés
• Italiano
• Español
• Portugués
• Griego
• Holandés
• Sueco
• Finlandés
• Danés
• Polaco
•Ruso
• Húngaro
•Checo
• Chino
• Japonés
• Coreano.
Unidad
1 x 200-240 V:*
• 1 x 200 V
• 1 x 208 V
• 1 x 220 V
• 1 x 230 V
• 1 x 240 V.
Unidad
3 x 200-240 V:
• 3 x 200 V
• 3 x 208 V
• 3 x 220 V
• 3 x 230 V
• 3 x 240 V.
Unidad
3 x 380-500 V:
• 3 x 380 V
• 3 x 400 V
• 3 x 415 V
• 3 x 440 V
• 3 x 460 V
• 3 x 500 V.
Unidad
3 x 525-600 V:
• 3 x 575 V.
Unidad
3 x 525-690 V:
• 3 x 575 V
• 3 x 690 V.
