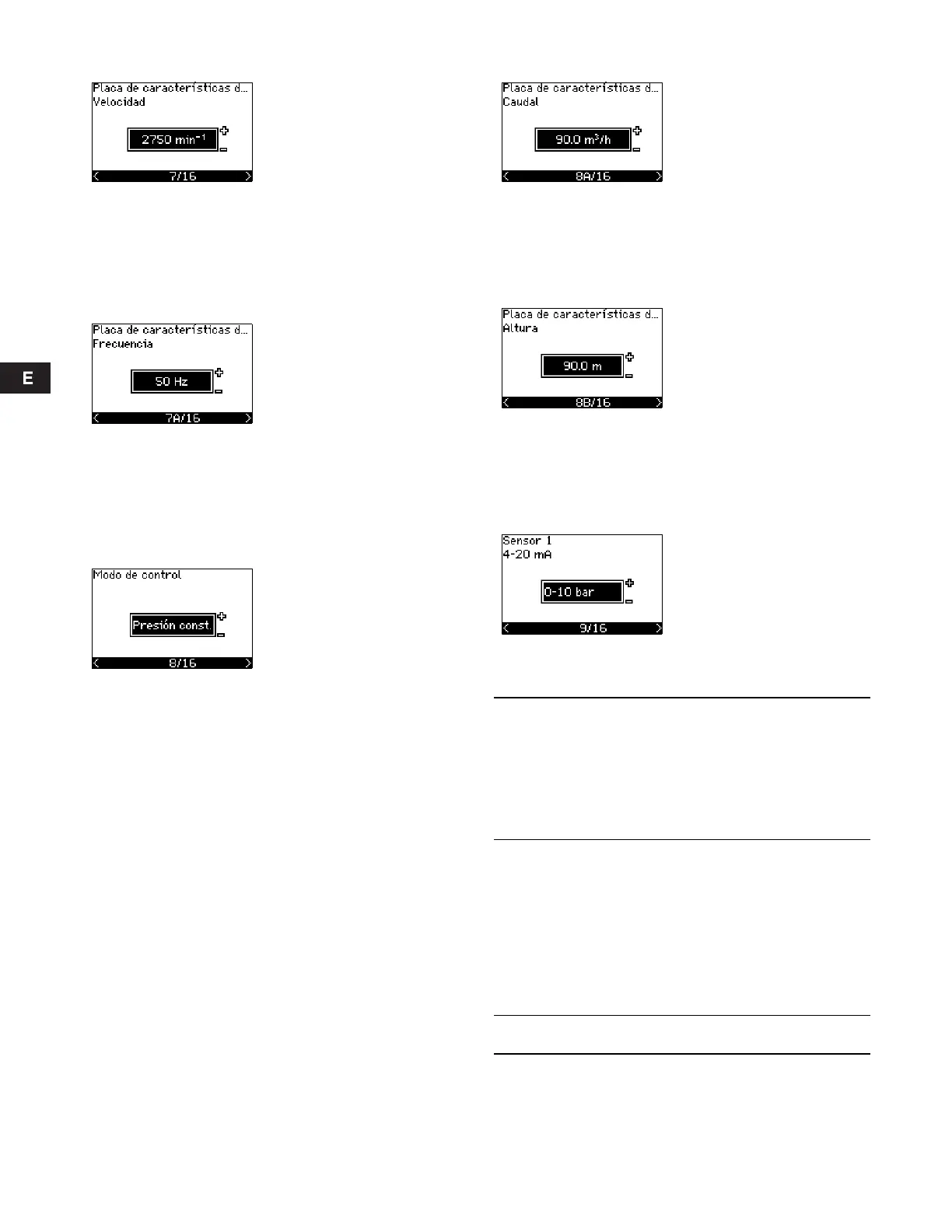

10.3.8 Velocidad (7/16)
Ajustar la velocidad nominal de acuerdo con la placa de caracte-
rísticas de la bomba:
• 0 a 9999 rpm.
El ajuste de fábrica depende de las selecciones anteriores.
En función de la velocidad nominal ajustada, el CUE ajustará
automáticamente la frecuencia del motor a 50 o 60 Hz.
10.3.9 Frecuencia (7A/16)
Esta pantalla aparece sólo si se requiere la introducción manual
de la frecuencia.
Ajustar la frecuencia de acuerdo con la placa de características
del motor:
• 40 a 200 Hz.
El ajuste de fábrica depende de las selecciones anteriores.
10.3.10 Modo de control (8/16)
Seleccionar el modo de control deseado. Ver sección 10.7.1.
• Bucle abierto
• Presión const.
• Presión dif. const.
• Presión dif. prop.
• Caudal const.
• Temperatura const.
• Nivel constante
• Otro valor const.
Los posibles ajustes y el ajuste de fábrica dependen de la familia
de la bomba.
El CUE activará una alarma, si el modo de control seleccionado
requiere un sensor y no se ha instalado ninguno. Para continuar
el ajuste sin un sensor, seleccione "Bucle abierto" y proceda.
Cuando se haya conectado un sensor, configure el sensor y
el modo de control en el menú INSTALACIÓN.
10.3.11 Caudal nominal (8A/16)
Esta pantalla aparece sólo si el modo de control seleccionado es
presión diferencial proporcional.
Ajustar el caudal nominal de acuerdo con la placa de característi-
cas de la bomba:
• 1 a 28840 gpm (1 a 6550 m
3
/h).
10.3.12 Altura nominal (8B/16)
Esta pantalla sólo aparece si el modo de control seleccionado es
presión diferencial proporcional.
Ajustar la altura nominal de acuerdo con la placa de característi-
cas de la bomba:
• 1 a 3277 pies (1 a 999 m).
10.3.13 Sensor conectado al terminal 54 (9/16)
Ajustar el intervalo de medida del sensor conectado con un inter-
valo de señal de 4-20 mA. El intervalo de medida depende del
modo de control seleccionado:
Si el modo de control seleccionado es "Otro valor const.", o si el
intervalo de medida seleccionado es "Otro", el sensor debe ajus-
tarse de acuerdo con la siguiente sección, pantalla 9A/16.
Presión diferencial proporcional:
• 0-6 metros
• 0-10 metros
• 0-16,5 metros
• 0-25,6 metros
• 0-61 metros
• 0-102 metros
• Otra.
Presión diferencial constante:
• 0-6 metros
• 0-10 metros
• 0-16,5 metros
• 0-25,6 metros
• 0-61 metros
• 0-102 metros
• Otra.
Presión constante:
•0-58 psi
•0-87 psi
•0-120 psi
•0-145 psi
•0-232 psi
•0-362 psi
•0-580 psi
•0-870 psi
• Otra.
Caudal constante:
• Otro.
Temperatura constante:
• Otra.
Nivel constante:
• Otro.
