115

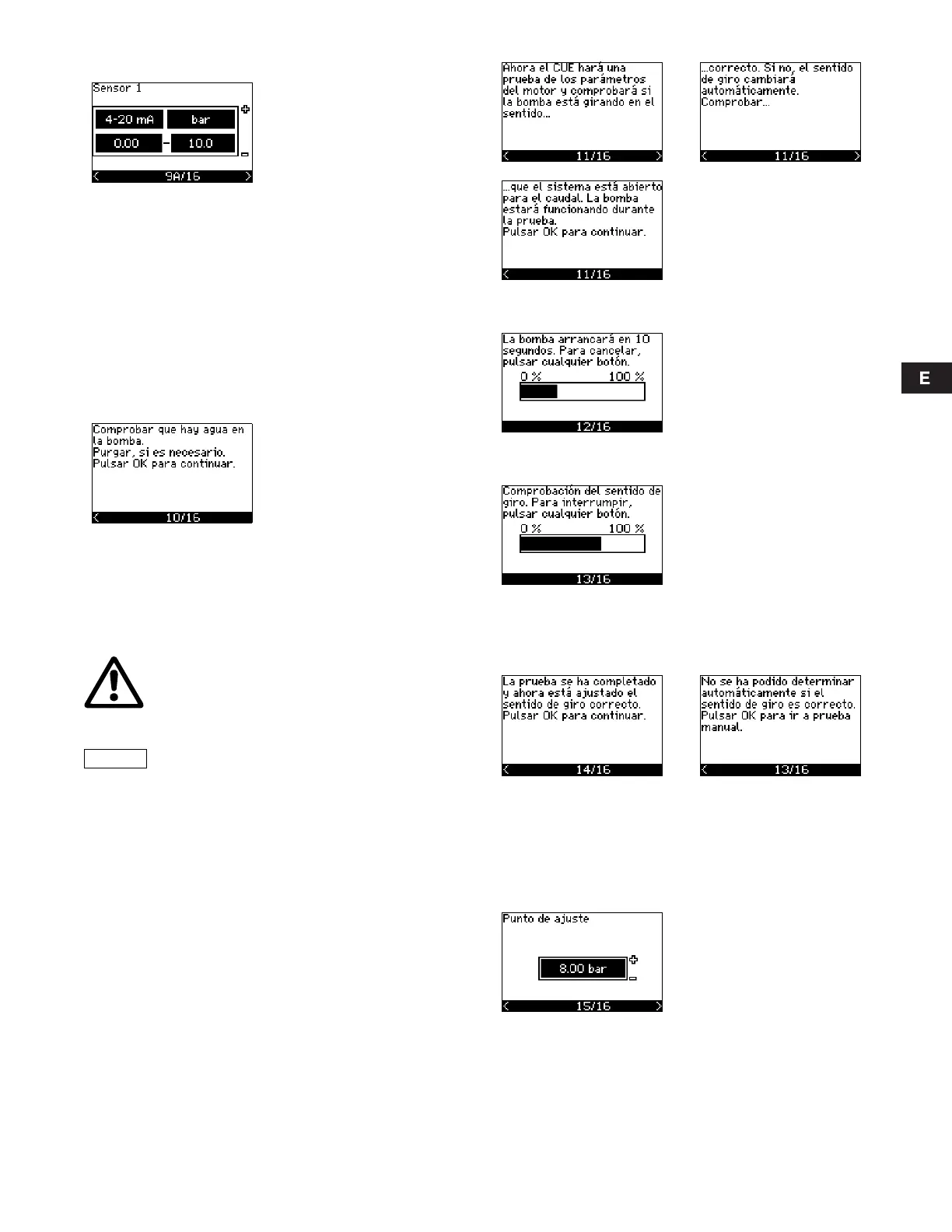

10.3.14 Otro sensor conectado al terminal 54 (9A/16)
Esta pantalla sólo aparece cuando se ha seleccionado el modo
de control "Otro valor const." o el intervalo de medida "Otro" en
la pantalla 9/16.
• Señal de salida del sensor:
0-20 mA
4-20 mA.
• Unidad de medida del sensor:
bar, mbar, m, kPa, psi, ft, m
3
/h, m
3
/min, m
3
/s, l/h, l/min, l/s,
gal/h, gal/m, gal/s, ft
3
/h, ft
3
/min, ft
3
/s,°C, °F, %.
• Gama de medida del sensor.
El intervalo de medida depende del sensor conectado y de
la unidad de medida seleccionada.
10.3.15 Cebado y purga (10/16)
Ver las instrucciones de instalación y manejo de la bomba.
El ajuste general del CUE ahora está terminado, y la guía de
puesta en marcha está lista para ajustar el sentido de giro:
• Pulsar OK para continuar a ajuste automático o manual del
sentido de giro.
10.3.16 Ajuste automático del sentido de giro (11/16)
El CUE automáticamente prueba y ajusta el sentido de giro
correcto sin cambiar las conexiones de cable.
Esta prueba no es adecuada para ciertos tipos de bombas y en
ciertos casos no podrá determinar con seguridad el sentido de
giro correcto. En estos casos, el CUE cambia a ajuste manual,
donde el sentido de giro se determina en función de las observa-
ciones del instalador.
Pantallas de información.
• Pulsar OK para continuar.
La bomba arranca después de 10 segundos.
Es posible interrumpir la prueba y volver a la pantalla anterior.
La bomba funciona con ambos sentidos de giro y se para auto-
máticamente.
Es posible interrumpir la prueba, parar la bomba e ir al ajuste
manual del sentido de giro.
10.3.17 Punto de ajuste (15/16)
Fijar el punto de ajuste de acuerdo con el modo de control y
el sensor seleccionados.
Aviso
Durante la prueba, la bomba funcionará durante
unos instantes. ¡Compruebe que no hay personal
o equipos en peligro!
Antes de ajustar el sentido de giro, el CUE hará
una adaptación automática del motor de ciertos
tipos de bombas. Esto llevará unos minutos.
La adaptación se realiza durante una parada.
Se ha finalizado así el ajuste
del sentido de giro correcto.
• Pulsar OK para fijar el punto
de ajuste. Ver Punto de
ajuste (15/16) en la
página 115.
El ajuste automático del sen-
tido de giro ha fallado.
• Pulsar OK para ir al ajuste
manual del sentido de giro.
Grundfos.bk Page 115 Friday, July 30, 2010 10:10 PM
