50
4. Identification
4.1 Plaque signalétique
Le CUE est identifié par une plaque signalétique. Exemple :

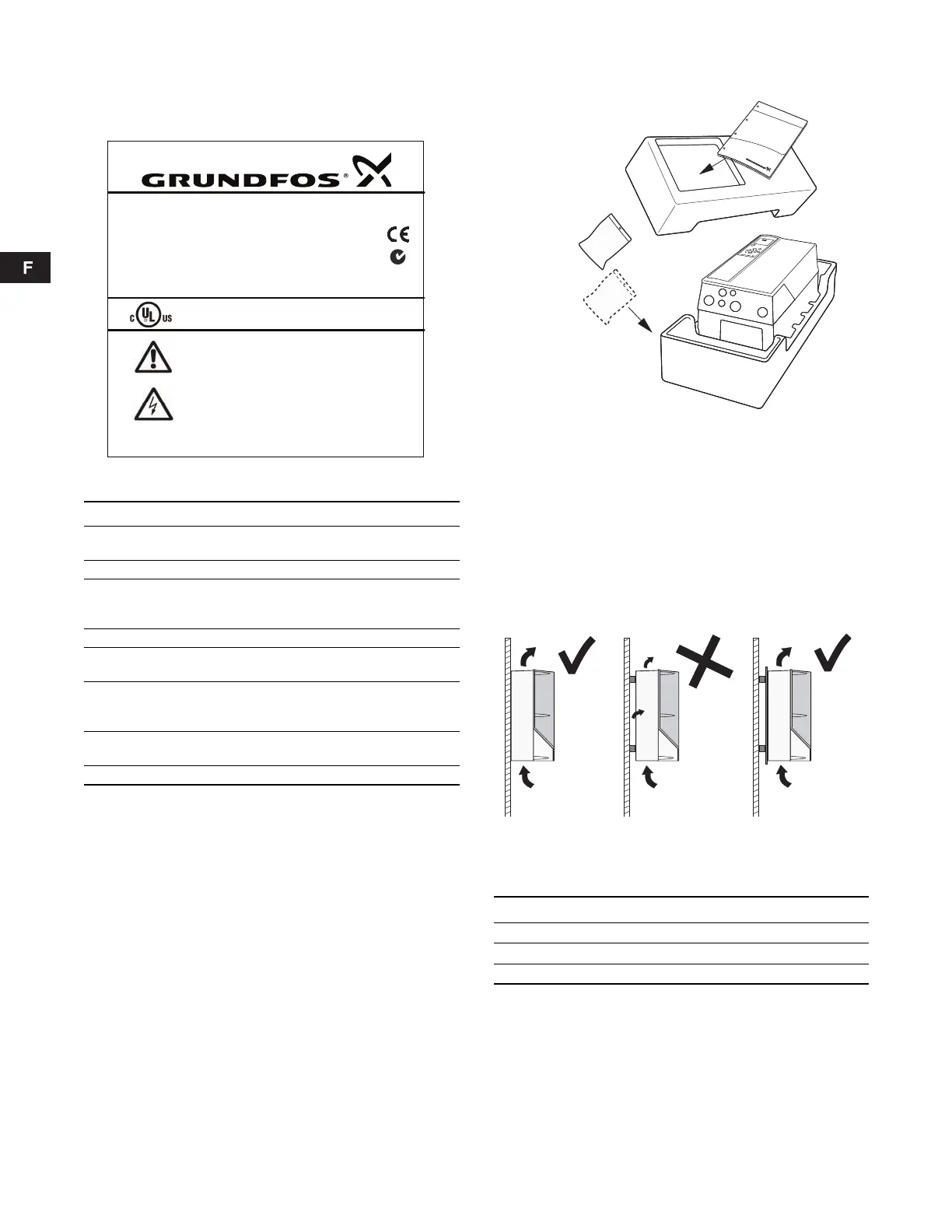

Fig. 1 Exemple de plaque signalétique
4.2 Étiquette d'emballage
Le CUE peut aussi être identifié par l'étiquette figurant sur
l'emballage.
5. Installation mécanique
Chaque armoire CUE se distingue par son boîtier. Le tableau
du paragr. 16.1 indique la relation entre la classe et le type de
boîtier.
5.1 Réception et stockage
À la réception, vérifier si l'emballage est intact et si l'unité est
complète. En cas de dommages durant le transport, adresser une
réclamation au transporteur.
Le CUE est livré dans un emballage inadapté pour le stockage en
extérieur.
5.2 Transport et déballage
Ne déballer le CUE que sur le site d'installation pour à éviter tout
dommage pendant le transport.
En plus de l'unité elle-même, l'emballage contient un ou plusieurs
sachets d'accessoires ainsi que de la documentation. Voir fig. 2.
Fig. 2 Emballage du CUE
5.3 Dégagement requis et circulation d'air
Les unités CUE peuvent être montées côte à côte. Il est toutefois
nécessaire de prévoir une circulation d'air suffisante pour le
refroidissement. De plus, les conditions suivantes doivent être
respectées.
• Dégagement suffisant au-dessus et au-dessous du CUE.
Voir tableau ci-dessous.
• Température ambiante jusqu'à 50 °C (122 °F).
• Fixer le CUE directement au mur ou bien avec une plaque
arrière. Voir fig. 3.
Fig. 3 CUE posé directement sur mur ou fixé avec une
plaque arrière
Dégagement au-dessus et au-dessous du CUE
Pour des informations sur le boîtier, voir tableau du paragr. 16.1.
TM04 3272 3808
Texte Description
T/C:
CUE (nom du produit)
202P1M2... (code interne)
Prod. no: Numéro du produit : 12345678
S/N:
Numéro de série : 123456G234
Les trois derniers chiffres indiquent la date de pro-
duction : 23 indique la semaine et 4 l'année 2004.
1,5 kW Puissance à l'arbre typique sur le moteur
IN:
Tension d'alimentation, fréquence et courant
d'entrée maximal
OUT:
Tension moteur, fréquence et courant de sortie
maximal. La fréquence de sortie maximale dépend
du type de pompe.
CHASSIS/
IP20
Classe de boîtier
Tamb. Température ambiante maximale
T/C: CUE202P1M2T5E20H1BXCXXXSXXXXAXBXCXXXXDX
Prod. no: 12345678
S
N: 123456G234
IN: 3x380-500 V 50/60Hz 3.7A
OUT: 3x0-Vin 0-100Hz 4.1 A 2.8 kV
CHASSIS/IP20 Tamb. 45C/122F
IIIIIIIIIIIBAR CODEIIIIIIIIIII
MADE IN DENMARK
Listed 76X1 E134261 Ind. Contr. Eq.
See manual for prefuse
CAUTION:
SEE MANUAL
VOIR MANUEL
WARNING:
STORED CHARGE DO NOT TOUCH UNTIL
4 MIN AFTER DISCONNECTION
CHARGE RESIDUELLE, ATTENDRE
4 MIN APRES DECONNEXION
1.5 kW (400V)
TM03 8857 2607TM03 8859 2607
Boîtier Dégagement [mm / pouces]
A2, A3, A5 100 / 3,9
B1, B2, B3, B4, C1, C3 200 / 7,9
C2, C4 225 / 8,9
Sachet(s)
d'acces-
soire(s)
Documentation
