124
Descripciones
La función de parada se utiliza para cambiar entre funciona-
miento on/off a bajo caudal y funcionamiento continuo a alto
caudal.

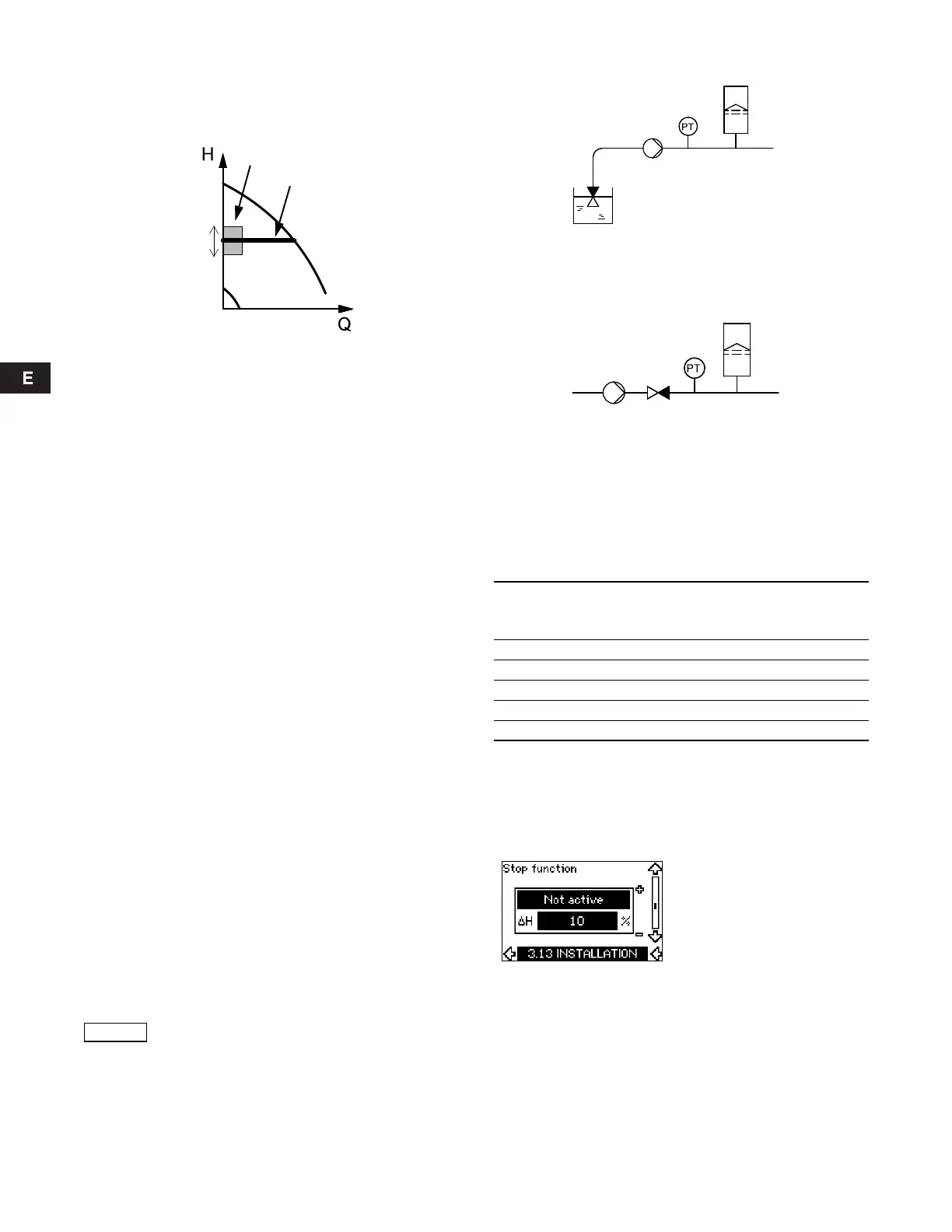

Fig. 50 Presión constante con función de parada. Diferencia
entre las presiones de arranque y de parada (ΔH)
Puede detectarse caudal bajo de dos maneras diferentes:
1. Una "función de detección de caudal bajo" integrada que fun-
ciona si la entrada digital no está configurada para interruptor
de caudal.
2. Un interruptor de caudal conectado a la entrada digital.
1. Función de detección de caudal bajo
La bomba comprobará el caudal regularmente, reduciendo la
velocidad durante unos instantes. Si no hay cambio o sólo hay
poco cambio de la presión, quiere decir que hay un caudal bajo.
La velocidad aumentará hasta que se alcance la presión de
parada (punto de ajuste real + 0,5 x ΔH) y la bomba parará des-
pués de unos segundos. La bomba rearrancará como muy tarde
cuando la presión haya bajado a la presión de arranque (punto
de ajuste real – 0,5 x ΔH).
Si el caudal en el periodo de desconexión es superior al límite de
caudal bajo, la bomba rearrancará antes de que la presión haya
bajado a la presión de arranque.
Cuando rearranque, la bomba reaccionará de la siguiente
manera:
1. Si el caudal es superior al límite de caudal bajo, la bomba
volverá a funcionamiento continuo a presión constante.
2. Si el caudal es inferior al límite de caudal bajo, la bomba
seguirá en funcionamiento de arranque/parada. Seguirá en
funcionamiento de arranque/parada hasta que el caudal sea
superior al límite de caudal bajo. Cuando el caudal sea supe-
rior al límite de caudal bajo, la bomba volverá a funciona-
miento continuo.
2. Detección de caudal bajo con interruptor de caudal
Cuando la entrada digital esté activada porque hay caudal bajo,
la velocidad aumentará hasta llegar a la presión de parada (punto
de ajuste real + 0,5 x ΔH), y la bomba parará. La bomba arran-
cará de nuevo cuando la presión haya bajado a la presión de
arranque. Si aún no hay caudal, la bomba llegará a la presión de
parada y parará. Si hay caudal, la bomba seguirá funcionando de
acuerdo con el punto de ajuste.
Fig. 51 Posición de la válvula antirretorno y el sensor de
presión en sistema con operación de altura de
aspiración
Fig. 52 Posición de la válvula antirretorno y el sensor de
presión en sistema con presión de entrada positiva
Depósito de diafragma
La función de parada requiere un tanque de diafragma de un
tamaño mínimo. El depósito debe instalarse lo más cerca posible
después de la bomba y la presión de precarga debe ser 0,7 x
punto de ajuste real.
Tamaño recomendado del depósito de diafragma:
Si se instala en el sistema un tanque de diafragma del tamaño
arriba indicado, el ajuste de fábrica de ΔH es el correcto.
Si el tanque instalado es demasiado pequeño, la bomba arran-
cará y parará con demasiada frecuencia. Esto puede corregirse
incrementando ΔH.
10.7.11 Nivel constante con función de parada (3.13)
Ajustes
La función de parada puede ajustarse a estos valores:
•Activo
• No activo.
TM03 8477 1607
La válvula antirretorno siempre debe instalarse
delante del sensor de presión. Ver figs. 51 y 52.
Si se utiliza un interruptor de caudal para detec-
tar caudal bajo, el interruptor debe instalarse en
el lado del sistema después del depósito de dia-
fragma.
Presión de parada
ΔH
Presión de arranque
Funcionamiento continuo
Funcionamiento on/off
TM03 8582 1907TM03 8583 1907
Caudal nominal
de la bomba
[gpm]
Tamaño típico
del tanque de diafragma
[galones]
0 a 26 2
27 a 105 4,4
106 a 176 14
177 a 308 34
309 a 440 62
Sensor de presión
Depósito de diafragma
Válvula
antirretorno
Bomba
Depósito de diafragma
Sensor de presión
Bomba Válvula antirretorno
