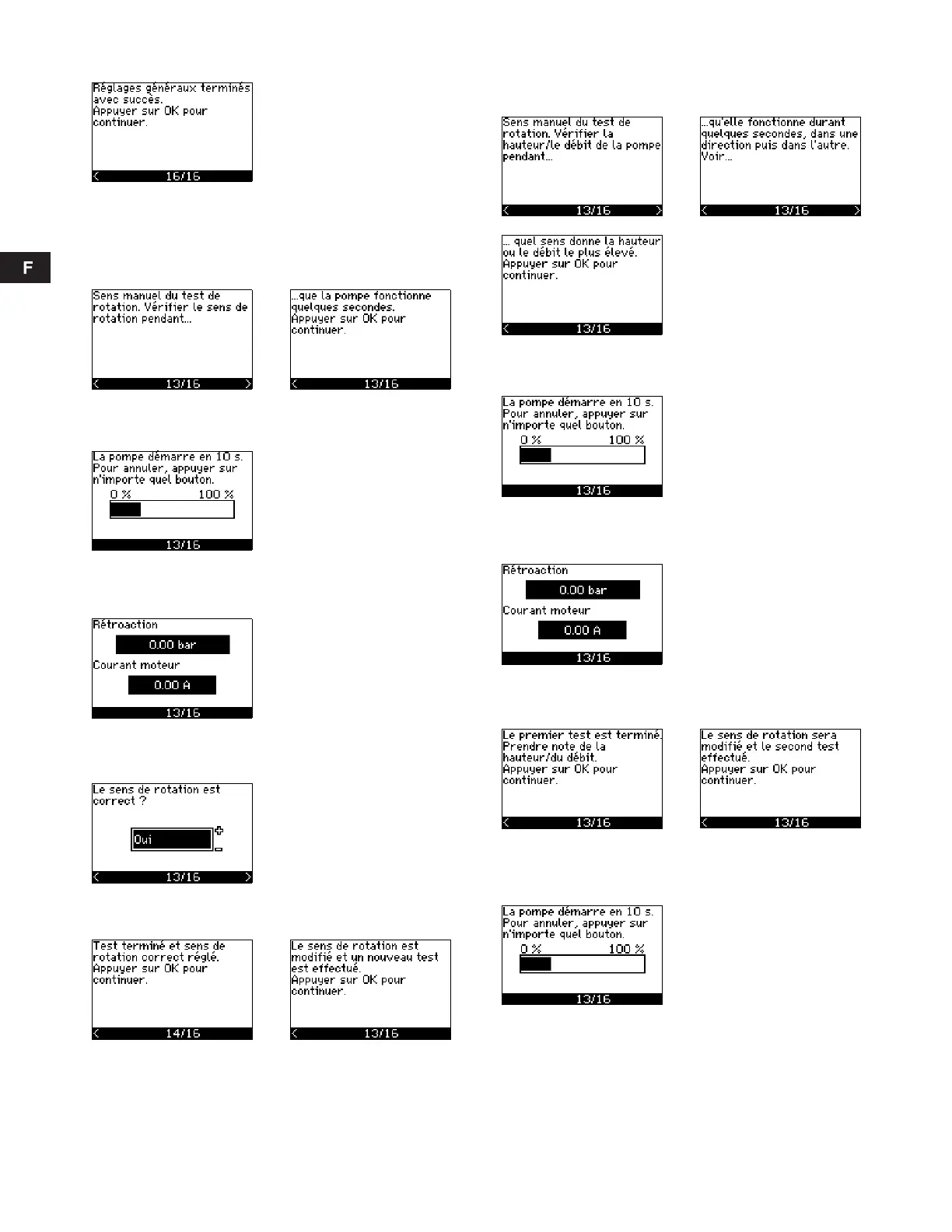

10.3.18 Les réglages généraux sont terminés (16/16)
• Appuyer sur OK pour que la pompe soit prête à fonctionner ou
faire démarrer la pompe en mode de fonctionnement Normal.
L'écran 1.1 du menu FONCTIONNEMENT est alors affiché.
10.3.19 Réglage manuel si le sens de rotation est visible (13/16)
Il doit être possible d'observer le ventilateur ou l'arbre du moteur.
Écrans d'information.
• Appuyer sur OK pour continuer.
La pompe démarre après 10 secondes.
Il est possible d'interrompre le test et de retourner à l'écran
précédent.
La pression réelle sera affichée pendant le test si un transmetteur
de pression est branché. L'ampérage du moteur est toujours
affiché pendant le test.
Indiquer si le sens de rotation est correct.
10.3.20 Réglage manuel avec sens de rotation non visible
(13/16)
Il doit être possible d'observer la hauteur ou le débit.
Écrans d'information.
• Appuyer sur OK pour continuer.
La pompe démarre après 10 secondes.
Il est possible d'interrompre le test et de retourner à l'écran
précédent.
La pression réelle sera affichée pendant le test si un transmetteur
de pression est branché. L'ampérage du moteur est toujours
affiché pendant le test.
Le premier test est terminé.
• Noter la pression et/ou le débit. Appuyer sur OK pour con-
tinuer le test manuel avec le sens de rotation inverse.
La pompe démarre après 10 secondes.
•Oui •Non
Le sens de rotation correct est
alors réglé.
• Appuyer sur OK pour régler
le point consigne. Voir Point
consigne (15/16) à la page 69.
Le sens de rotation est incor-
rect.
• Appuyer sur OK pour répé-
ter le test avec le sens de
rotation inverse.
