76

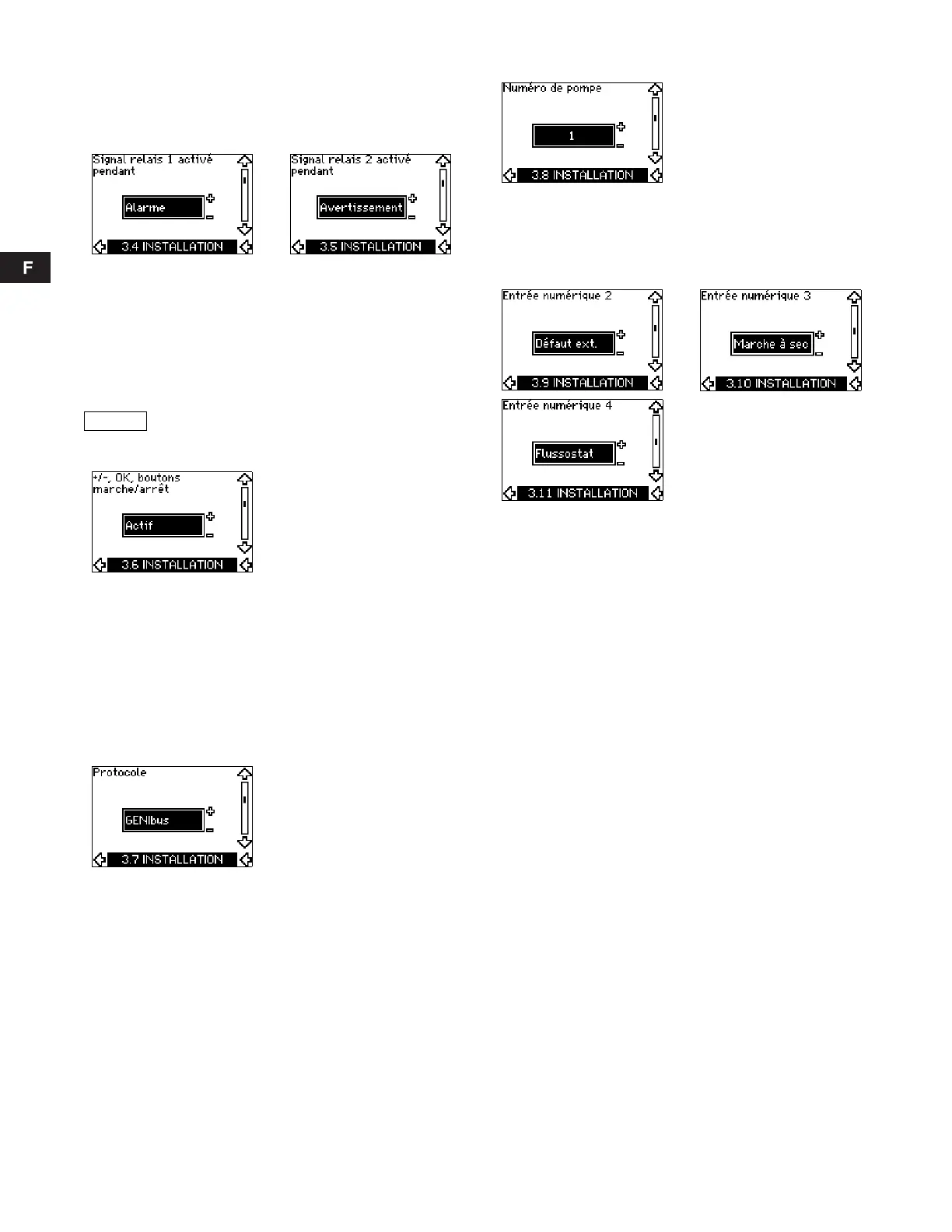

10.7.4 Relais de signal 1 et 2 (3.4 et 3.5)
Le CUE comporte 2 relais de signal. Sur l'écran ci-dessous,
sélectionner les situations de fonctionnement dans lesquelles
le relais de signal doit être activé.
10.7.5 Boutons sur le CUE (3.6)
Les boutons de modification (+, –, Marche/Arrêt, OK) du panneau
de commande peuvent se régler aux valeurs suivantes :
•Actif
•Inactif.
Réglés sur Inactifs (verrouillés), les boutons de modification ne
fonctionnent pas. Régler les boutons sur Inactif si la pompe doit
être régulée via un système de régulation externe.
Pour activer les boutons, appuyer sur les flèches haut et bas
simultanément pendant 3 secondes.
10.7.6 Protocole (3.7)
Cet écran affiche la sélection protocole pour le port RS-485 du
CUE. Le protocole peut se régler sur les valeurs suivantes :
• GENIbus
•FC
•FC MC.
Si GENIbus est sélectionné, la communication est réglée selon la
norme GENIbus Grundfos. FC et FC MC sont destinés au service
uniquement.
10.7.7 Numéro de la pompe (3.8)
Cet écran affiche le numéro GENIbus. Un numéro compris entre
1 et 199 peut être attribué à la pompe. En cas de communication
bus, un numéro doit être attribué à chaque pompe.
Le réglage usine est "–".
10.7.8 Entrées numériques 2, 3 et 4 (3.9 à 3.11)
Les entrées numériques du CUE (bornes 19, 32 et 33) peuvent
se régler séparément pour différentes fonctions.
Sélectionner une des fonctions suivantes :
•Min. (courbe min.)
•Max. (courbe max.)
• Défaut ext. (défaut externe)
• Flussostat (fluxostat)
• Réinitialisation alarme
• Marche à sec (depuis capteur externe)
• Débit cumulé (débit impulsion, borne 33 uniquement)
• Inactif.
La fonction sélectionnée est active si l'entrée numérique est acti-
vée (contact fermé). Voir aussi paragr. 13.1 Entrées numériques.
Min.
Une fois l'entrée activée, la pompe fonctionne selon la courbe
min.
Max.
Une fois l'entrée activée, la pompe fonctionne selon la courbe
max.
Défaut ext.
Une fois l'entrée activée, un temporisateur démarre. Si l'entrée
est activée pendant plus de 5 secondes, un défaut externe est
indiqué. Si l'entrée est désactivée, la condition défaut cesse.
La pompe ne peut être redémarrée que manuellement en remet-
tant à zéro de l'indication de défaut.
Flussostat (fluxostat)
Une fois cette fonction sélectionnée, la pompe est arrêtée si
un fluxostat branché détecte un débit faible.
Cette fonction ne peut être utilisée que si la pompe est branchée
à un capteur de pression ou à un capteur de niveau et que la
fonction arrêt est activée. Voir paragr. 10.7.10 et 10.7.11.
Réinitialisation alarme
Une fois l'entrée activée, l'alarme est réinitialisée si la cause
d'alarme n'existe plus.
Relais signal 1 Relais signal 2
•Prêt
• Alarme
• Fonctionnement
• Pompe en marche
•Inactif
• Avertissement
•Lubrifier.
•Prêt
• Alarme
• Fonctionnement
• Pompe en marche
•Inactif
• Avertissement
•Lubrifier.
Pour distinguer alarme et avertissement,
voir paragr. 10.5.3 Indications de défaut.
